巴基斯坦現役中國軍艦全集

一、053H3導彈護衛艦(巴方稱F-22P/“劍”級護衛艦)4艘

巴基斯坦現役中國軍艦全集


053H3型護衛艦,北約代號江衛Ⅱ級,巴方稱F-22P/“劍”級護衛艦

巴基斯坦現役中國軍艦全集

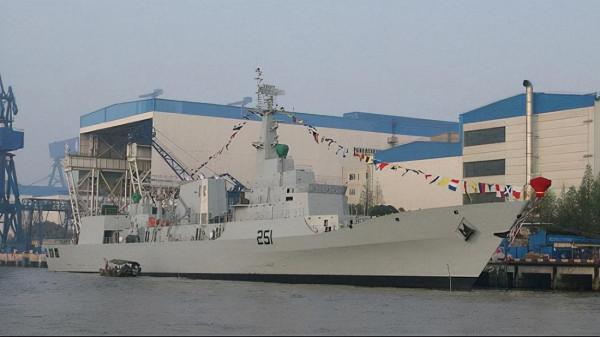

首艦“佐勒菲卡爾”號(F251)於2009年9月服役

053H3型護衛艦,北約代號江衛Ⅱ級,巴方稱F-22P/“劍”級護衛艦,是20世紀90年代中國設計建造的第二代全封閉導彈護衛艦。2005年,中巴簽署4艘053H3護衛艦的銷售與技術轉讓協議,總價7.5億美元(包括配套的4至6架直-9反潛直升機),前3艘由中國滬東中華造船廠建造,第4艘由巴方卡拉奇船廠根據中方提供的技術自行建造。

巴基斯坦現役中國軍艦全集


2號艦“沙姆謝爾”號(F252)2009年12月服役

巴基斯坦現役中國軍艦全集

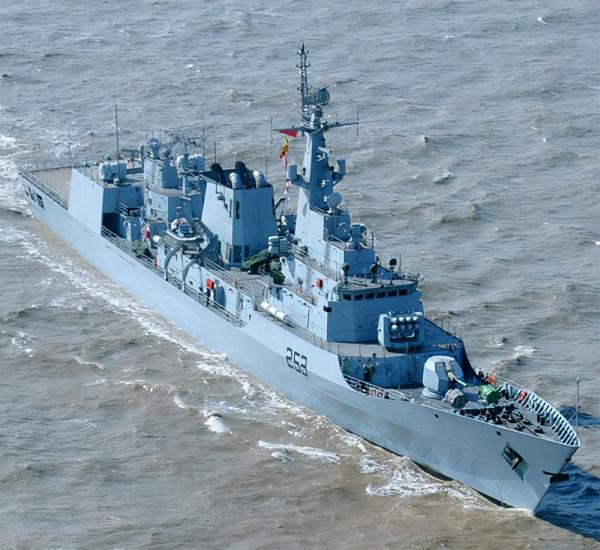

3號艦“賽義夫”號(F253)2010年9月服役

出口巴基斯坦的053H3與中國自用型最大的區別是艦首船舷有明顯外漂以及高大的防浪板,這是為了提高抗浪性適應印度洋較大的風浪。艦長123.2米,艦寬13.8米,吃水3.76米,標準排水量2500噸,滿載排水量3194噸。編制為軍官14名,船員188名。動力系統為柴柴聯合,2臺18E390VA柴油機/14400軸馬力用於巡航,2臺MTU柴油機/8840軸馬力用於巡航,最大航速29節,續航力4000海里/18節。

巴基斯坦現役中國軍艦全集

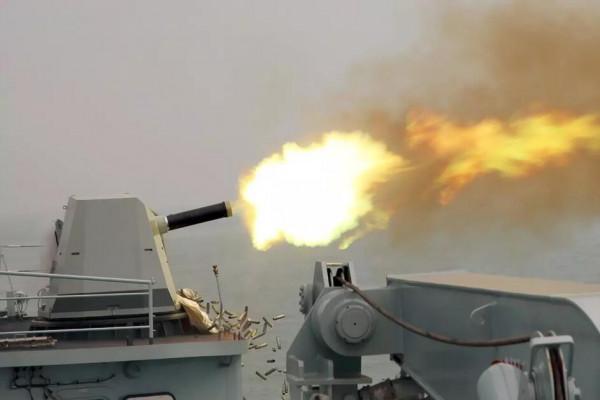

主炮是中國產76mm仿俄羅斯AK-176M單管炮

巴基斯坦現役中國軍艦全集

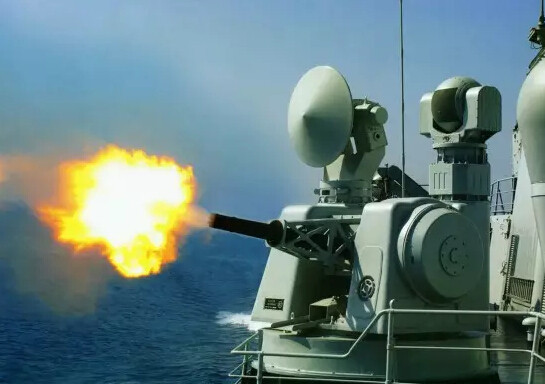

近防炮是2門730B型30mm速射炮

巴基斯坦現役中國軍艦全集


8聯裝海紅旗-7防空導彈

巴基斯坦現役中國軍艦全集


2座四聯裝C-802反艦導彈

巴基斯坦現役中國軍艦全集


6聯裝RDC反潛火箭發射器

巴基斯坦現役中國軍艦全集


2座3聯裝324毫米ET-52C魚雷發射管

巴基斯坦現役中國軍艦全集


直-9EC反潛直升機

武器包括:1門中國產單管76毫米隱身艦炮,仿自俄羅斯AK-176M艦炮,備彈150發,射程17千米。2門730B型7管30毫米多用途近防炮,配有J波段TR47C雷達,探測距離8千米,和OFC-3光電跟蹤儀,每門配500發炮彈,射速4200發/分,可打擊3公里內0.1平方米大小的掠海目標。1座8聯裝海紅旗-7防空導彈,是法制“海響尾蛇”防空導彈的國產化改造提升版本,射程15公里,提供點防空和反導能力。2座四聯裝C-802反艦導彈,位於主桅杆和煙囪之間,採用慣性+中繼和主動雷達末制導,最大速度0.9馬赫,射程120千米,末端飛行高度3-5米。2座6聯裝RDC反潛火箭發射器,備彈36枚發。2座3聯裝324毫米ET-52C魚雷發射管,導頭採用主/被動混合尋的,智慧排除誘餌,射程10公里。1架直-9EC反潛直升機,可在軍艦周圍50公里範圍內,利用吊放聲納和機載雷達搜尋潛艇,使用機載魚-7型324mm反潛魚雷對其進行攻擊,也可執行海上偵察、聯絡、運輸等任務。

巴基斯坦現役中國軍艦全集

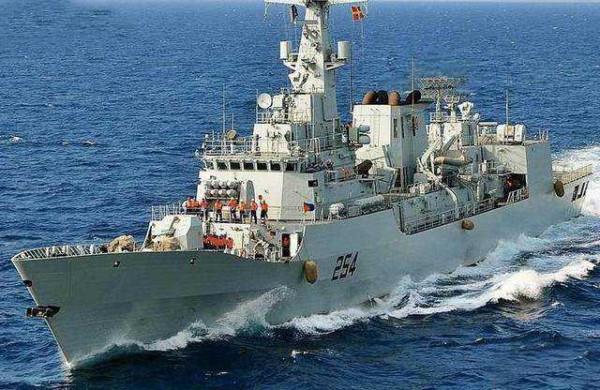

4號艦“阿斯雷特”號(F254)2013年4月服役。

4艘艦均裝有中國產ZK-J3C作戰資料系統,主桅頂部配備一部E/F波段主雷達,後部裝備一部A波段517對空搜尋雷達,兩側各一部I/J波段345防空導彈制導雷達,同時配備前視紅外攝像儀,艦橋上方還有反艦導彈和主炮用的I波段343G火控雷達。導航雷達為凱爾文·休斯1007,反潛探測目前僅有一部阿特拉斯電子公司的DSQS-23B主動搜尋攻擊艦殼中頻聲吶。可以說053H3是一型全能護衛艦,防空反艦反潛都能幹,反艦能力突出,防空只能點防無法區域防,反潛薄弱。

巴基斯坦現役中國軍艦全集


053H系列是國際軍火市場上的明星產品

近年來,中國海軍快速由黃水向藍水轉型,053H3雖然艦齡新但沒有用武之地已經全部退役,不過在國際上卻很受歡迎,除了巴基斯坦,053H系列還出口到埃及、孟加拉、泰國、緬甸、斯里蘭卡、阿爾及利亞等國,口碑很好。巴基斯坦已經掌握了建造技術,有可能像梟龍戰鬥機、VT4主戰坦克一樣開啟海外銷路,由買方變賣方。

二、039A柴電攻擊潛艇(北約稱“元”級,巴方稱S-20P型潛艇)8艘

巴基斯坦現役中國軍艦全集

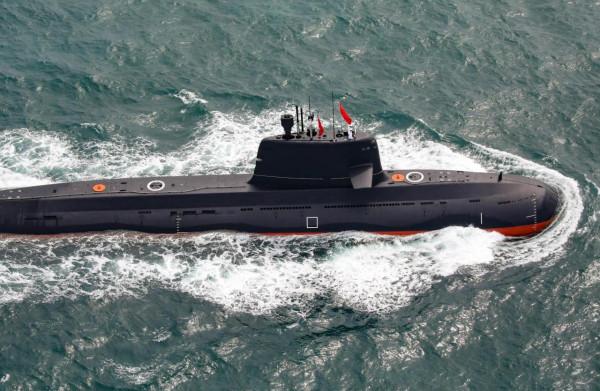

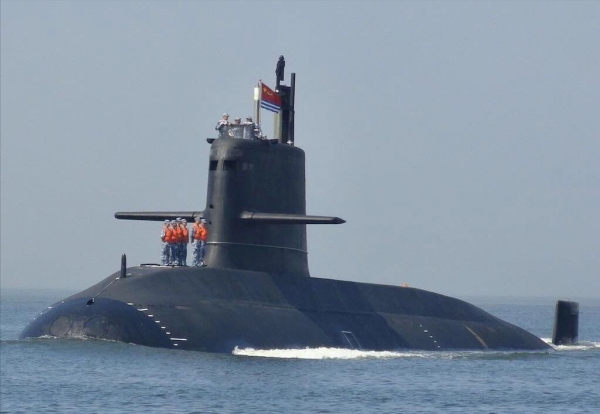

元級潛艇是世界上較為先進的柴電攻擊潛艇

巴基斯坦現役中國軍艦全集


俄羅斯基洛級、法國阿戈斯塔級、中國039級最佳化組合的結果

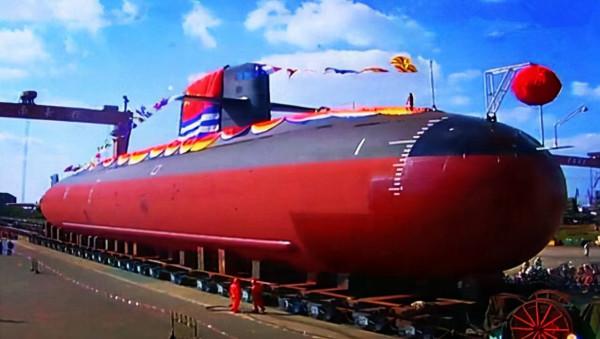

中國039A級柴電攻擊潛艇,北約代號元級,出口巴基斯坦的代號S-20P型。是中國自主研製的第三代常規動力潛艇,由武昌造船廠建造,首艘於2004年5月31日下水。039A可以說是東西方柴電潛艇技術的集大成者,是俄羅斯基洛級、法國阿戈斯塔級、中國039級最佳化組合的產物。

巴基斯坦現役中國軍艦全集

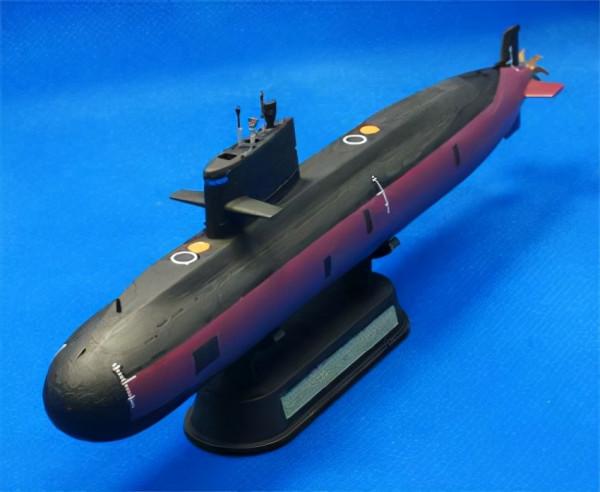

039A級潛艇模型,圓鈍的艇首,中部為軸對稱圓柱體,錐形尾,單軸單槳

巴基斯坦現役中國軍艦全集

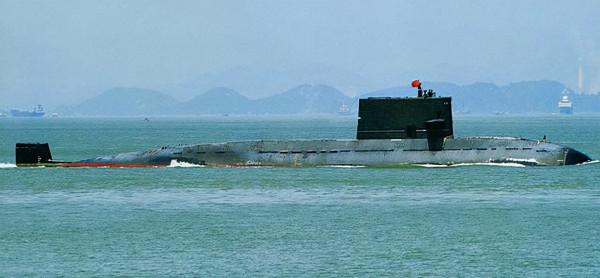

039A外形很像基洛級潛艇

艇長77.6米,寬8.4米,吃水5.5米,排水量水上 2300噸 ,水下 3600噸,航速水上12節,水下20節,乘員65人,下潛深度達400米,武器系統為533mm魚雷管×6 備彈魚雷18枚或36枚水雷,可發射YJ8-2反艦導彈。

巴基斯坦現役中國軍艦全集


艇體上有突出的龍脊,前後塗有兩個識別圓圈,有點基洛級潛艇的意思

巴基斯坦現役中國軍艦全集


039A和039差別非常大,不能簡單認為是改進型

039A級在國外被稱為041級,可見外軍認為039和039A是兩種完全不同的潛艇。兩者差別確實很大,例如宋級潛艦採用R級、明級的鯨型艦體,元級則採用類似基洛級的水滴型。宋級本身艦首就小,還採用阿戈斯塔那種魚雷管平均分佈的設計,造成艦首空間狹小無法安裝大型聲納,而元級艦首圓鈍空間大,又採用基洛級的六具魚雷發射管上二下四,騰出艦首下半部巨大空間用來安裝大型的主/被動聲納系統。宋級採用常規柴電推進系統,而元級則採用AIP推進系統,該技術可能來自於巴基斯坦後期採購的阿戈斯塔B潛艇,用乙醇和液態氧為能源,驅動一臺渦輪式發電機,這樣就不用浮出水面發動柴油機充電,隱蔽性大大增強。

巴基斯坦現役中國軍艦全集


中國為巴基斯坦建造4艘039A級,後續4艘由中方指導巴方自行建造

巴基斯坦現役中國軍艦全集


S-20是巴海軍潛艇部隊未來的中堅力量

039A中國自己有4艘,其改進型039B被稱為中國最強常規動力攻擊潛艇建造了14艘。2015年巴基斯坦訂購8艘,前4艘由中國建造,後4艘由中國提供技術巴基斯坦卡拉奇造船廠建造,計劃2023年開始交付。擁有S-20後,巴基斯坦將在常規潛艇領域壓制印度的俄製基洛級和法國魷魚級潛艇,再次展現“印度洋黑洞”的風采。

三、阿茲瑪特級導彈艇(Azmat 級)3艘

巴基斯坦現役中國軍艦全集

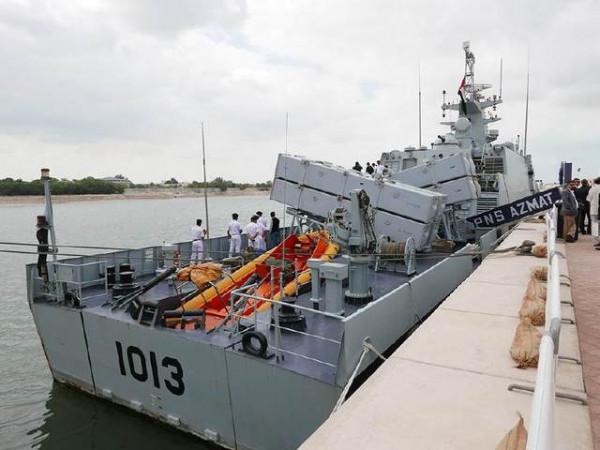

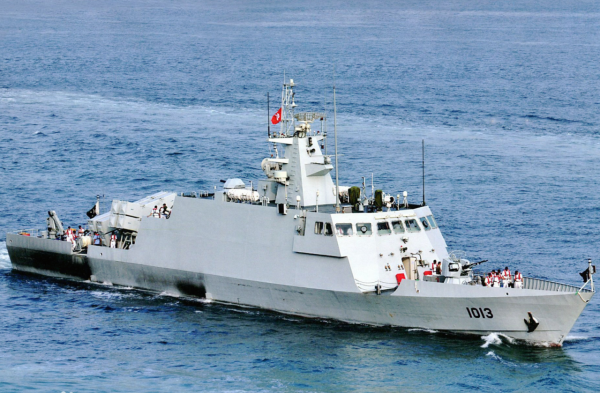

首艦為中國建造,編號1013,命名阿茲瑪特號

巴基斯坦現役中國軍艦全集


核心武器是艦尾的2組4聯裝C802A反艦導彈

阿茲瑪特級導彈艇(Azmat),是中國為巴基斯坦全新設計建造的一種大型導彈快艇。2010年,巴基斯坦向中國採購2艘阿茲瑪特級導彈艇,首艇由天津新港造船廠建造,2012年入役巴基斯坦海軍,編號1013。第二艘由中國提供技術,巴基斯坦卡拉奇造船廠自行建造,2015年服役,編號1014。兩艦加上技術轉讓、武器、裝置維護及人員培訓在內的合同總金額僅為3000萬美元,便宜的不可思議,真正的巴鐵優惠價。

巴基斯坦現役中國軍艦全集


巴基斯坦自己建造的2號艦“迪哈沙特”號

巴基斯坦現役中國軍艦全集


阿茲瑪特3D示意圖

巴基斯坦現役中國軍艦全集

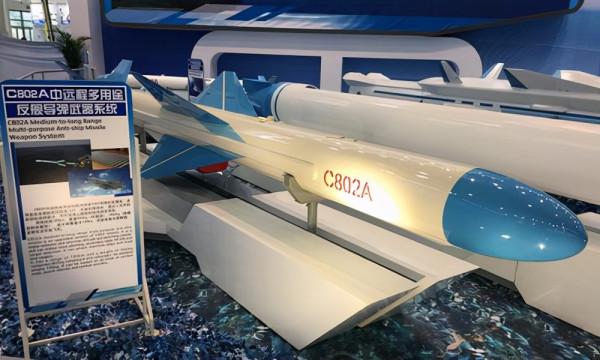

C-802A配備主動雷達導引頭,射程180公里,速度0.8M,戰鬥部重165公斤,一發就能打廢4000噸護衛艦。

阿茲瑪特有一定的隱身能力,有較高的航速和適航能力,配備強大的火力配置,是一款非常出色的近海攻擊型艦艇。由於噸位大,除了反艦作戰還可以執行近海巡邏、警戒等任務,具備不錯的多用途平臺效能。基礎資料:長 63米,寬 8.8,吃水2.46米,排水量 560噸,柴油機驅動4軸4槳,航速30節,續航力約600海里。武器為2座4聯裝C-802A反艦導彈/後期型改為2座3聯裝C-602反艦導彈,,1門25毫米雙管艦炮,1門30毫米6管射速炮。

巴基斯坦現役中國軍艦全集

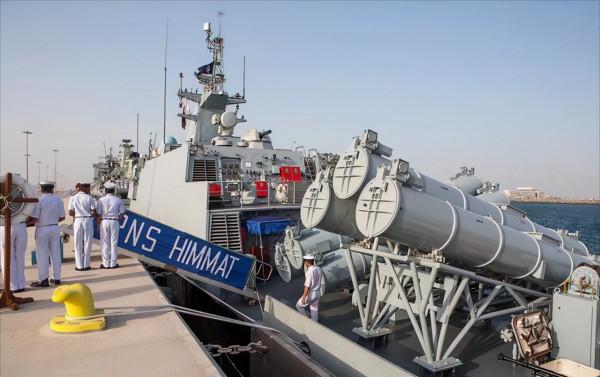

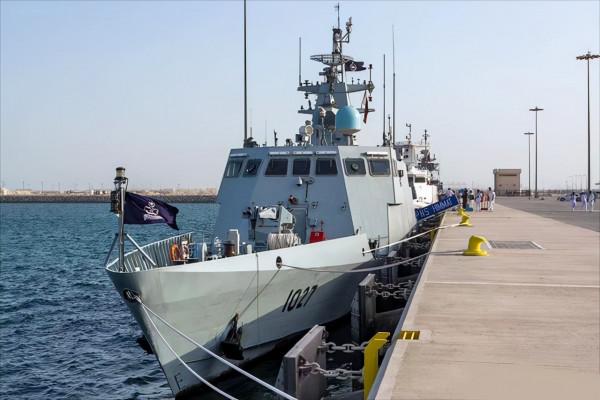

用著好,巴基斯坦又自己建造了第三艘編號1027

巴基斯坦現役中國軍艦全集


1027艇換裝威力更大的2座3聯裝C602反艦導彈

巴基斯坦現役中國軍艦全集

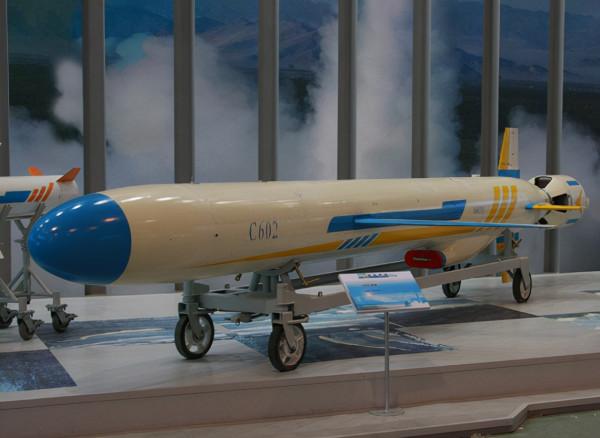

威力巨大的C602岸基反艦導彈被巴基斯坦移植到導彈艇上

經過使用,巴基斯坦海軍認為阿茲瑪特是一款非常出色的導彈艇,於是又自行建造了第三艘。3號艦編號1027,唯一的改變是將4聯裝C802A換成了3聯裝C602反艦導彈。巴基斯坦海軍從2011年開始購買C-602岸防型反艦導彈,巴基斯坦代號“扎布”,它能攜帶300公斤彈頭,打擊範圍達到280公里,GPS+北斗“雙衛星”聯合制導+末端慣性姿態導航+輔助地形匹配製導,命中率高達90%,一發就能打廢驅逐艦這樣的大型水面艦艇,對印度的航空母艦也是一個巨大的威脅。

四、905型“太倉”級綜合補給艦(巴基斯坦Nasr/納賽爾級)1艘

巴基斯坦現役中國軍艦全集


881洪澤湖艦

巴基斯坦現役中國軍艦全集

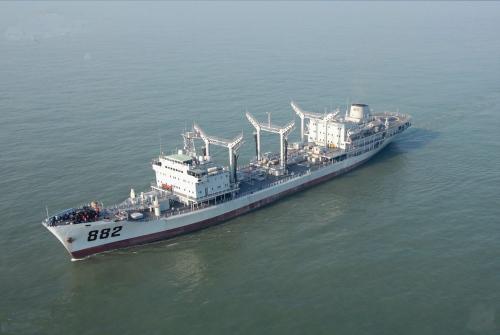

882鄱陽湖艦

905型“太倉”級補給船(北約代號福清級) ,我國第一艘油水乾貨補給船,也是人民解放軍首型補給艦。上層建築分前後兩部分,中部設有4個油水補給站和2個乾貨補給站,艦體尾部設有直升機起降平臺,可以實現垂直補給,但未設機庫。可一次攜帶燃料10550噸,輕柴油1000噸,補給水200噸,飲用水200噸以及冷藏食品50噸。由大連造船廠建造,共4艘,881洪澤湖已退役,882鄱陽湖現役,X950南運950已退役,巴基斯坦舷號47納賽爾號現役。

巴基斯坦現役中國軍艦全集

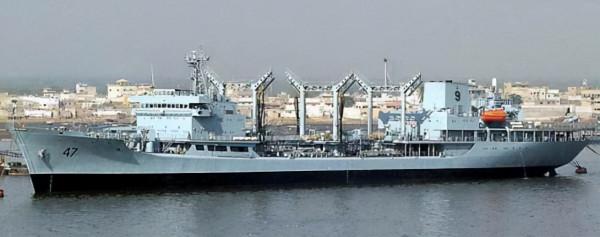

舷號47納賽爾號

巴基斯坦現役中國軍艦全集


大連造船廠建造,1987年服役

巴基斯坦現役中國軍艦全集


一艘905明顯不夠用

滿載排水量 21740噸,長168.2米,寬21.8米,吃水9.38米,動力為一臺8RL B66柴油引擎,
最高航速18節,續航18000海里/14節,乘員146人,武器為H/PJ76F雙管37毫米艦炮x4
艦載機為一架直-9。一艘905明顯不夠巴基斯坦用,未來需要購買或引進更多的補給艦。

五、054A/P導彈護衛艦(巴方稱F22P Batch II)4艘

巴基斯坦現役中國軍艦全集

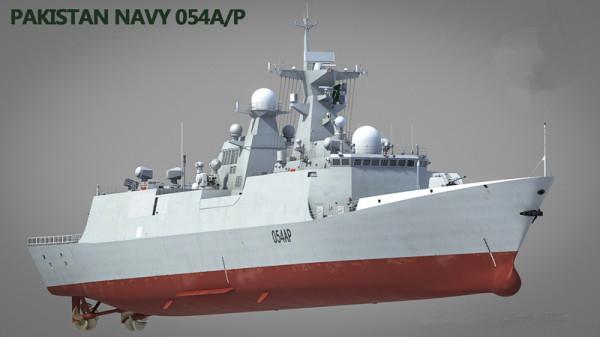

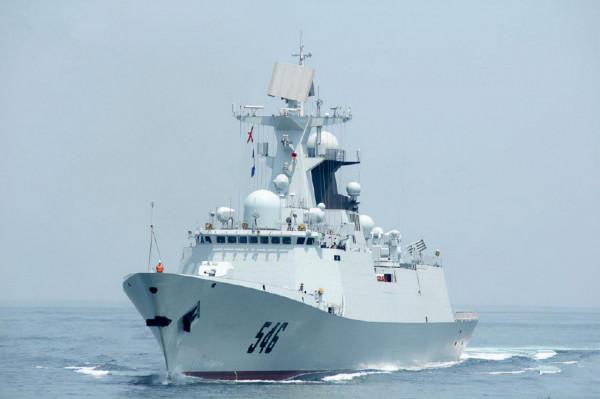

054A/P導彈護衛艦是中國最先進的外貿護衛艦

巴基斯坦現役中國軍艦全集


054A的防空、反艦、反潛都很出色

2018年6月,巴基斯坦與中國簽訂引進4艘 054A/P(054A針對巴基斯坦的的外貿型號)導彈護衛艦的協議,合同金額14億美元,由滬東中華造船廠承建,分兩個批次交付,第一批2018年開始建造,目前首艦已經下水。054A型護衛艦(北約代號:江凱Ⅱ級)是中國海軍最新型的護衛艦,也是第一種區域防空型護衛艦,其反艦、反潛能力也相當出色。

巴基斯坦現役中國軍艦全集

巴基斯坦現役中國軍艦全集

巴基斯坦現役中國軍艦全集

054A/P艦長134米,最大寬度16米,高度35米,吃水4.5米。標準排水量3600噸,滿載排水量4000噸,4臺柴油機,雙槳、雙舵,最大航速27節,巡航速度18節,續航力4000海里/16節,編制艦員180人,自持力15天,抗風力大於12級,除極區外任何海區均可安全航行。

巴基斯坦現役中國軍艦全集


2座雙聯裝CM302超音速反艦導彈

巴基斯坦現役中國軍艦全集


630B近防炮

巴基斯坦現役中國軍艦全集

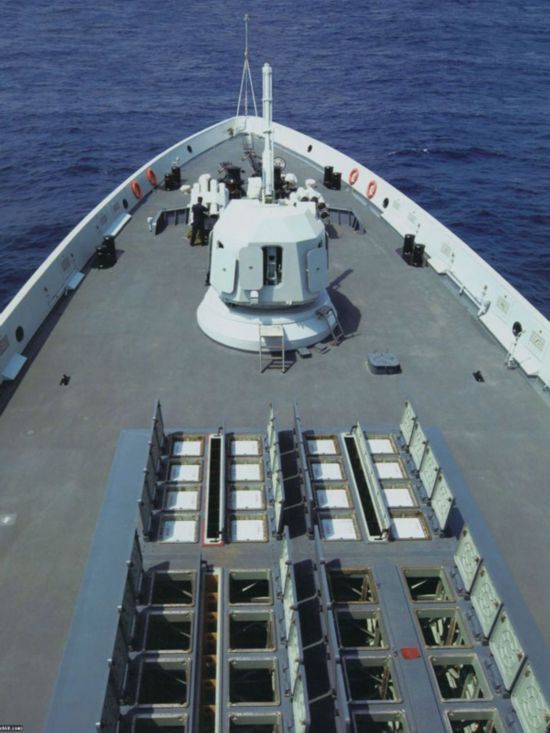

76毫米主炮和4組8聯裝中程防空導彈和火箭助推魚雷垂髮系統

武器包括:1門76mm隱身主炮。2門630B近防炮。4組8聯裝垂直髮射系統,發射LY-80N中程艦空導彈(射程75千米,速度可達4馬赫)和ET-80火箭助飛反潛魚雷。2座雙聯裝CM302超音速反艦導彈,最大有效射程達到290公里,戰鬥部重量大於250公斤,末端衝刺速度3.5馬赫,命中率達90%,基本無法攔截,是航母、驅逐艦等大型水面艦艇的剋星。一架直-9EC反潛直升機。

裝備有SR-2410C固態有源相控陣雷達探測距離不低於300千米,可以監視空中350個目標,366型超視距目標指示雷達,364/SR-64型快反雷達、349A/LR-66型炮瞄雷達,311型主被動複合拖曳聲納等先進電子裝置。

巴基斯坦現役中國軍艦全集


054A/P導彈護衛艦將成為巴海軍水面艦艇的核心力量
