高大空間冷暖空氣處理單元

高大空間冷暖空氣處理單元型號命名及裝置結構

技術引數

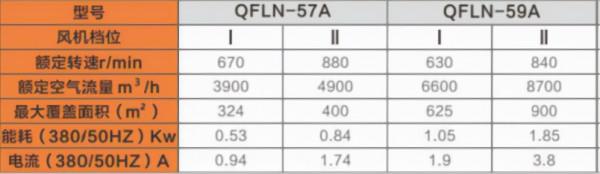

高大空間冷暖空氣處理單元風機效能引數

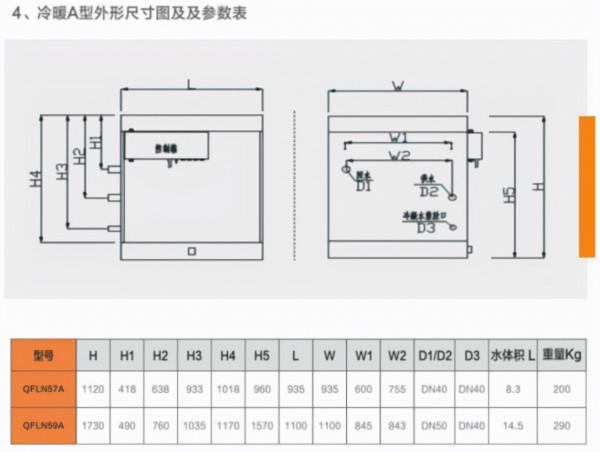

冷暖A型外形尺寸圖及引數表

高大空間冷暖A型外形尺寸圖及引數表

安裝技術要求

高大空間冷暖空調安裝技術要求

管道連線示意

高大空間冷暖空調管道連線示意圖

注意事項：

1.同一控制區域的高大空間空調機組應在同一工況條件下執行，由一個控制器進行控制；

2.為保證各控制區域內室內溫度均衡，各獨立系統間應保持水力平衡；

3.為保證安全穩定執行，熱媒採用熱水時，熱水溫度不應高於80℃，機組處壓力不應超過1.6MPa；

4.機組進出水管路上應裝軟連線，吸收管路膨脹及減少震動傳遞；

5.機組進水管間應加旁通閥，在系統沖洗時防止機組迴圈沖洗，將系統內臟物帶進機組；

6.機組熱交換器不能承受額外荷載，例如支撐進出水支管。

可根據需要提供直流變頻風機配置

1.直流變頻風機可以滿足低速風量過小或高速風量過大的環境需求。

2.直流變頻風機輔以微風即可將冷風送下，從而達到節能的效果，執行能耗可節能50%以上。

3.直流變頻風機透過控制系統可以實現風機反轉，達到自動清理灰塵的功能。

4.直流變頻風機採用軟啟動方式，可延長風機使用壽命。
