boAt是一個印度消費類數碼產品本土品牌，旗下產品包括了耳機、揚聲器、可穿戴產品、音箱、旅行充電器和高階電纜等.依託強大的中國製造能力，憑藉著良好的產品定位，良好的客戶體驗感以及優越競爭力的效能和價格，2020在印度個人音訊市場份額排名第一。
boAt Airdopes 131是boAt旗下Airdopes真無線耳機系列的一款產品，外觀上採用了柄狀的半入耳式設計，配置上採用13mm動圈單元，藍芽5.0音訊晶片，支援多功能控制，喚醒語音助手等功能，擁有3+12小時的整體續航。下面就來看看這款產品的內部結構配置吧~
一、boAt Airdopes 131真無線耳機開箱

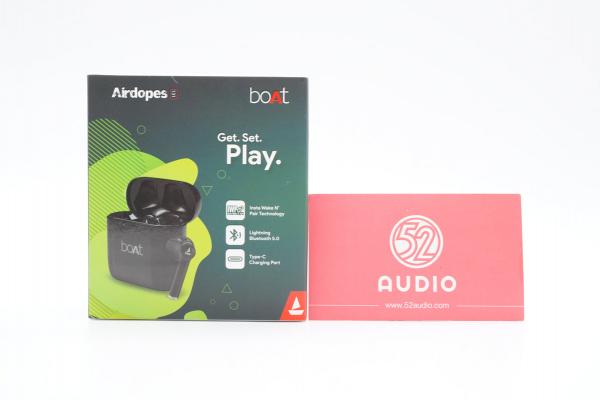

包裝盒採用了墨綠色背景，正面展示有產品外觀，產品名稱：Airdopes 131，“boAt”品牌LOGO，以及圖文展示的三項產品特點：IWP連線技術、藍芽5.0、Type-C充電介面。
包裝盒背面是模特佩戴展示圖，13mm驅動單元、多功能控制、喚醒語音助手功能，以及包裝盒內部物品資訊。

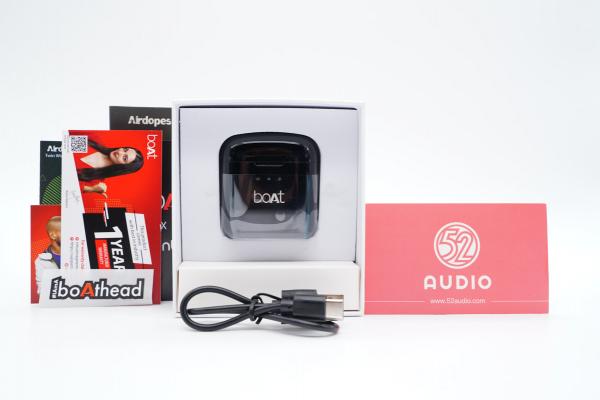

包裝盒內部物品有耳機、充電線、產品說明書和各種宣傳卡片。
USB-A to USB Type-C充電線。

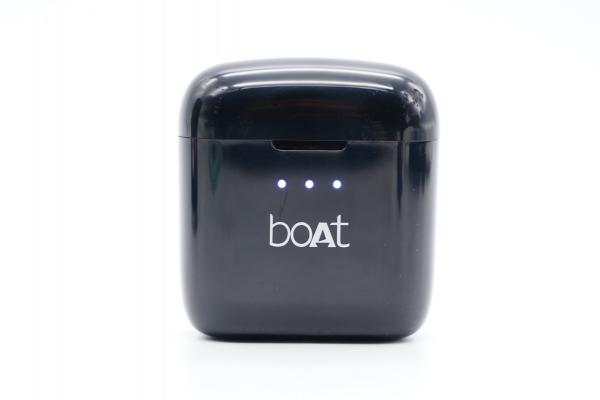

充電盒採用了立式的圓角方形設計，整機表面光滑圓潤。正面開蓋處設定有凹槽，下方3顆LED指示燈和boAt品牌LOGO。

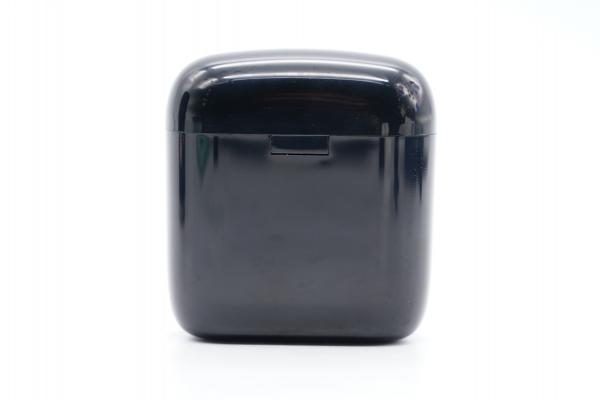

耳機背面特寫。

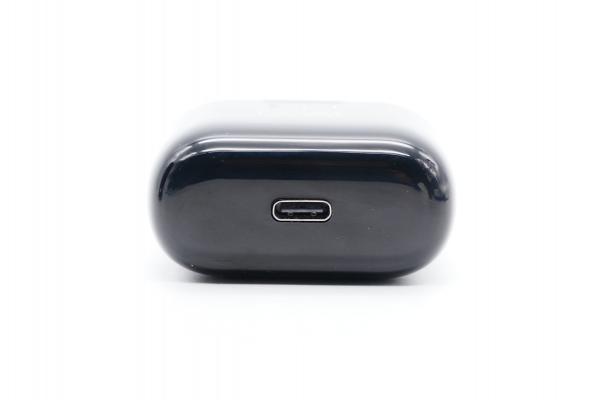

耳機底部為平面設計，中間設定有Type-C充電介面。
開啟充電盒，耳機左右放置，座艙上雕刻有L/R左右標識。
boAt Airdopes 131真無線耳機整體外觀一覽。

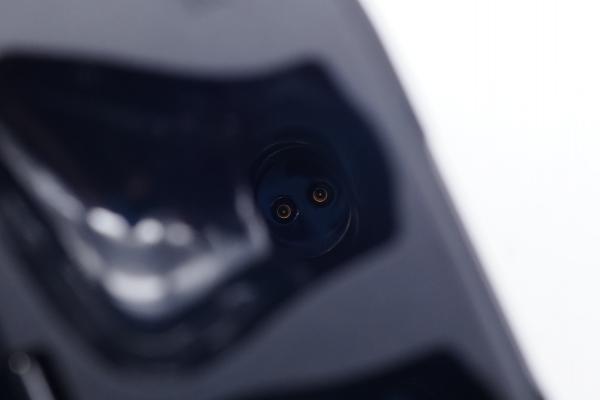

充電頂針位於耳機柄座艙底部。

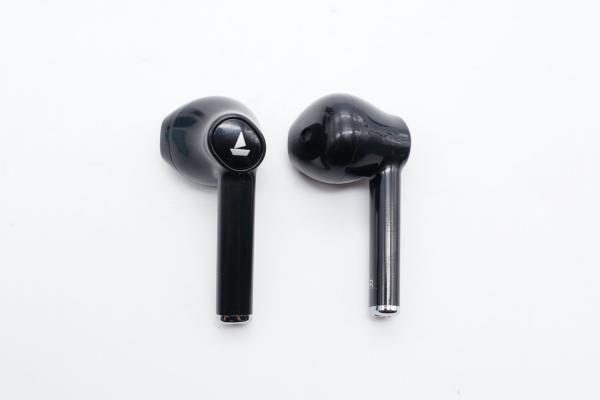

boAt Airdopes 131耳機整體外觀一覽，採用了柄狀的半入耳式設計，耳機柄較為纖細。

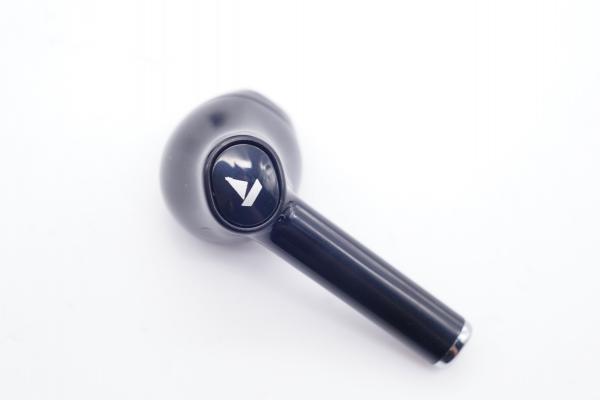

耳機背部設定了一顆物理按鍵，按鍵上設計有boAt品牌LOGO。
下方有一顆LED指示燈開孔，透過紅藍不同顏色反饋耳機配對狀態。同時也是麥克風開孔，用於語音通話拾音。
耳機柄內側印有L/R左右標識。

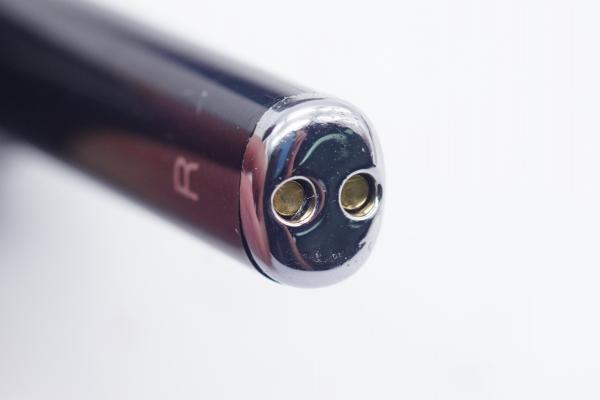

底部採用了亮銀色尾塞，中間正負極充電觸點。
耳機內側洩壓孔特寫，內部防塵網防護。
耳機出音嘴特寫，貼有防塵網，防止異物進入音腔。
經我愛音訊網實測，boAt Airdopes 131真無線耳機整機重量約為40g。
單隻耳機重量僅為3.8g，非常輕盈。
我愛音訊網採用ChargerLAB POWER-Z KT002行動式電源測試儀對boAt Airdopes 131真無線耳機進行有線充電測試，輸入功率約為2.09W。
二、boAt Airdopes 131真無線耳機拆解
看完開箱我們詳細瞭解到了這款產品的外觀設計，下面進入拆解部分~
充電盒拆解
撬開充電盒座艙，取出內部結構。
充電座艙一側電路一覽，設定有一條FPC排線。
充電座艙另外一側電路一覽，固定有電池單元。
座艙底部透過螺絲固定主機板，FPC排線透過ZIF聯結器連線到主機板，電池導線焊接在主機板上。

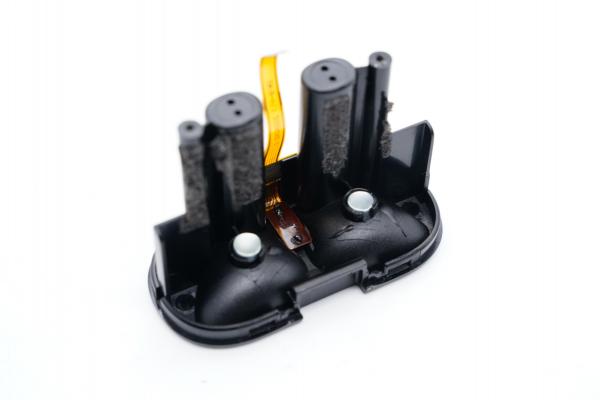

取掉主機板和電池，座艙上兩顆圓形磁鐵用於吸附耳機。中間FPC小板是霍爾元件，用於開蓋自動連線功能。

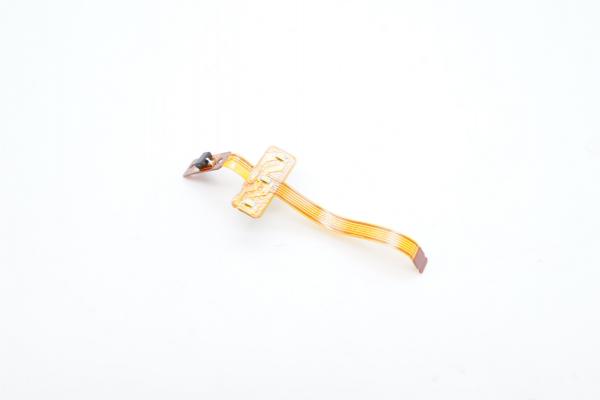

FPC排線電路一覽。

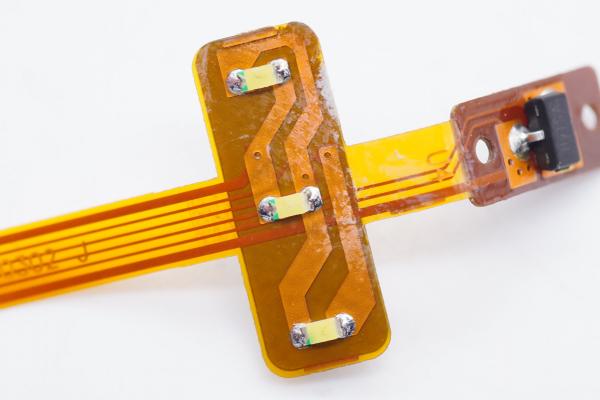

3顆不同顏色的LED指示燈特寫。

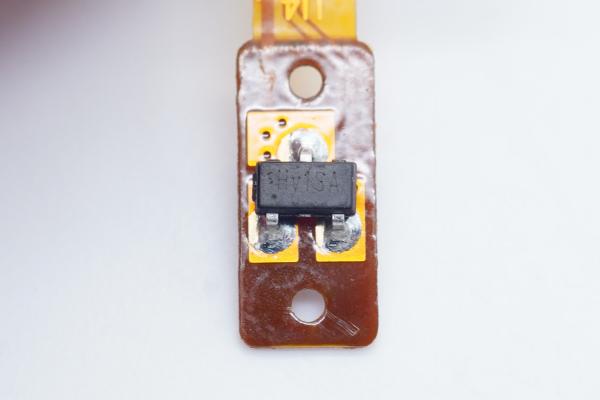

絲印Hv1SA的霍爾元件，充電盒盒蓋開啟、關閉時的磁場變化會被霍爾元件感知到，進而通知充電盒MCU和耳機與已連線裝置配對或斷開連線。
充電盒內主要配置一覽。

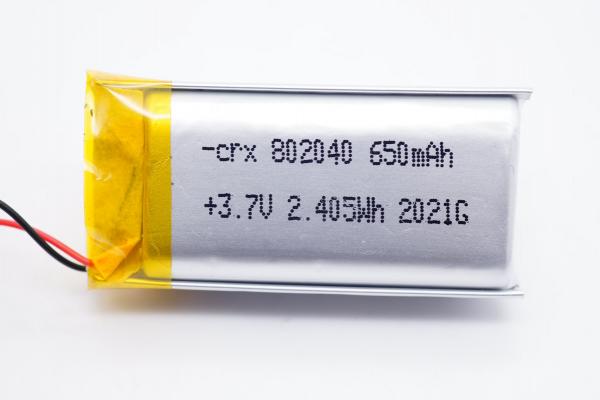

充電盒內建電池型號：crx 802040，容量：650mAh/2.405Wh，電壓：3.7V。

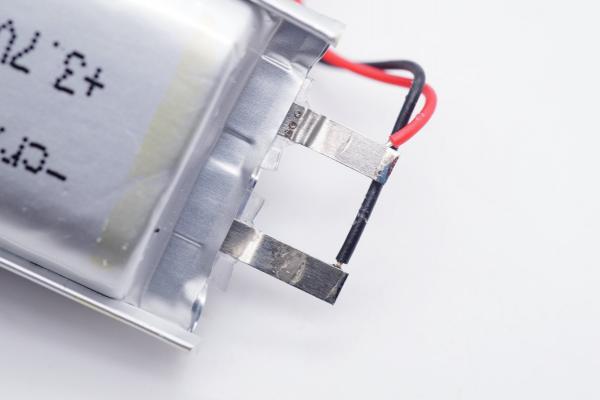

與主機板連線的導線焊接在鎳片上，保護晶片設定在主機板上。

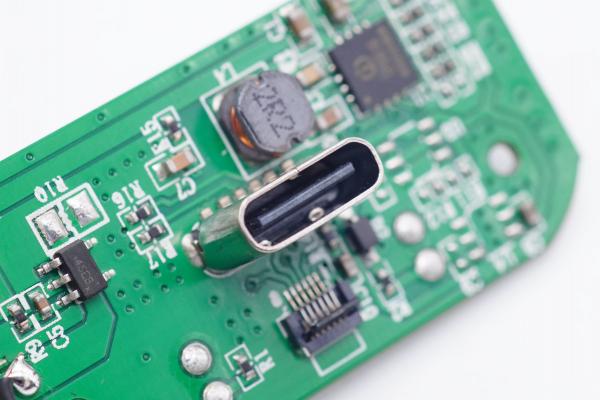

主機板正面電路一覽。

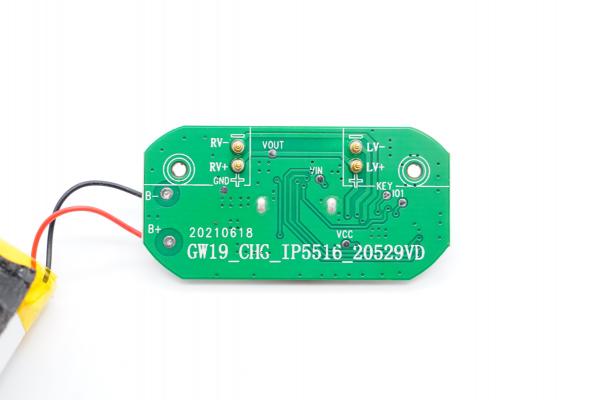

主機板背面電路一覽。
Type-C充電介面母座特寫。

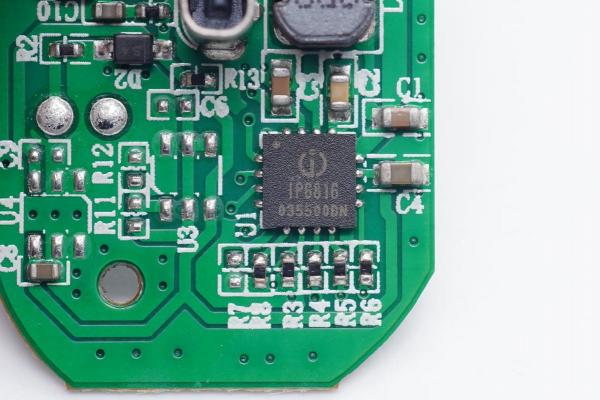

INJOINIC英集芯IP6816 TWS耳機充電倉管理SoC，是一款整合 Qi 無線充接收、5V升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SoC，支援雙路耳機獨立入倉自動檢測，1-4LED呼吸燈效果以及188數碼管電量顯示，同時支援客製化5V通訊功能，為無線充 TWS 藍芽耳機充電倉提供完整的電源解決方案。
IP6816的高整合度與豐富功能，使其在應用時僅需極少的外圍器件，並有效減小整體方案的尺寸，降低 BOM 成本。
據我愛音訊網拆解了解到，目前已有漫步者、JLab、海貝、倍思、網易雲音樂、Pioneer先鋒、PIHEN品恆、公牛、傲基、MPOW等大量品牌的TWS耳機充電盒採用英集芯的電源管理方案。

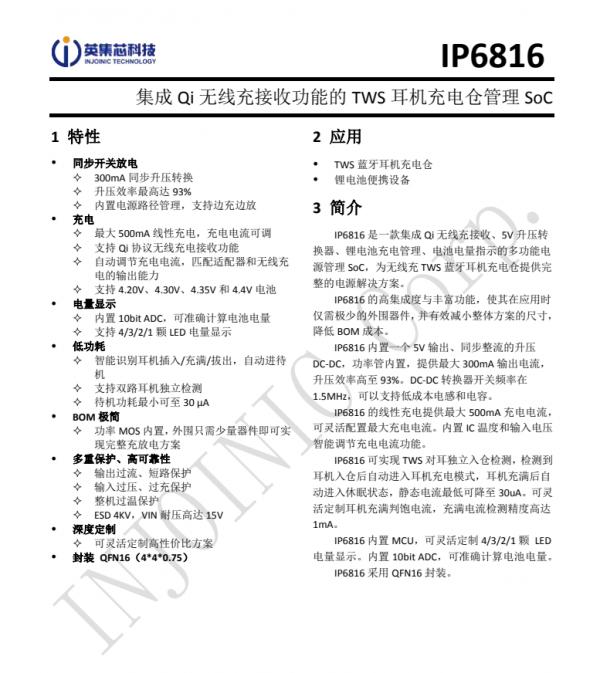

INJOINIC英集芯IP6816詳細資料圖。

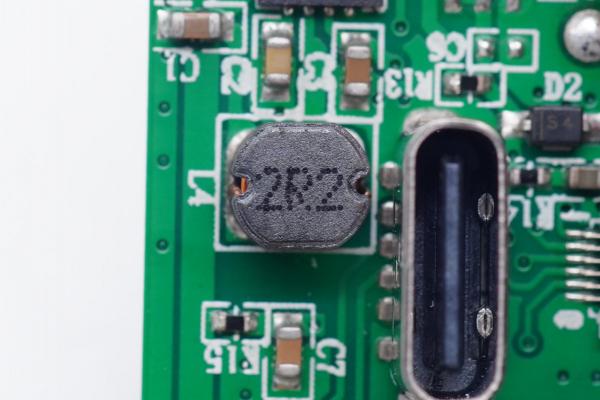

2R2升壓電感，用於電池輸出升壓為耳機充電。

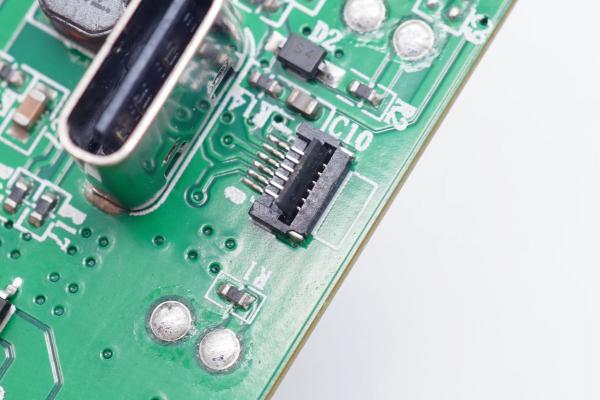

ZIF聯結器特寫，連線霍爾元件FPC排線。
電池導線焊點位置設定有絲印345EB的鋰電池保護IC，用於電池過壓過流短路保護。

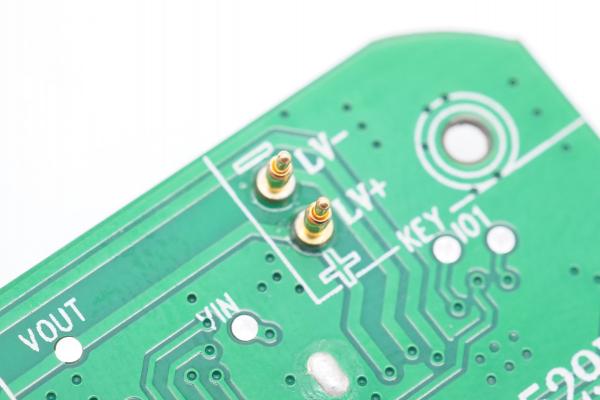

主機板上為耳機充電的pogo pin聯結器特寫。
耳機拆解
沿合模線撬開耳機腔體。
前腔內揚聲器透過膠水固定，右側多顆調音孔，透過防塵網防護。
後腔內放置軟包電池，透過黃色絕緣膠帶包裹。

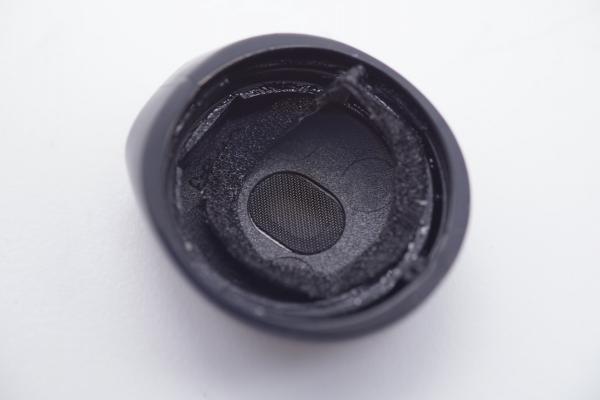

取出揚聲器，前腔洩壓孔有細密防塵網防護。
揚聲器正面特寫。
揚聲器與一元硬幣大小對比。
經我愛音訊網實測，揚聲器尺寸約為13mm。
電池和揚聲器分別透過導線焊接到主機板上，焊點打膠絕緣加固處理。
腔體壁上磁鐵特寫，用於吸附充電盒。
耳機內建軟包電池型號JYZ501012，額定容量：40mAh/0.148Wh，額定電壓：3.7V，來自深圳市金宇宙能源有限公司。

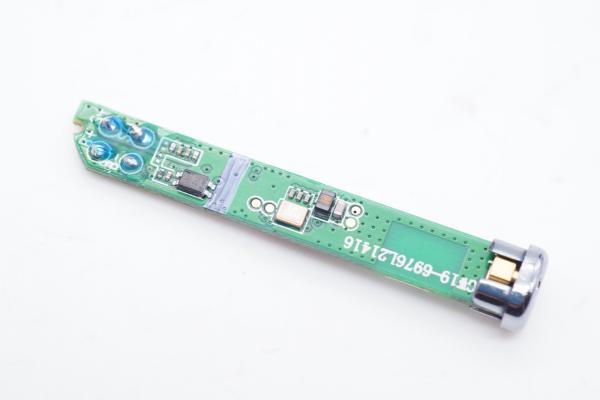

耳機主機板正面電路一覽。
耳機主機板背面電路一覽。

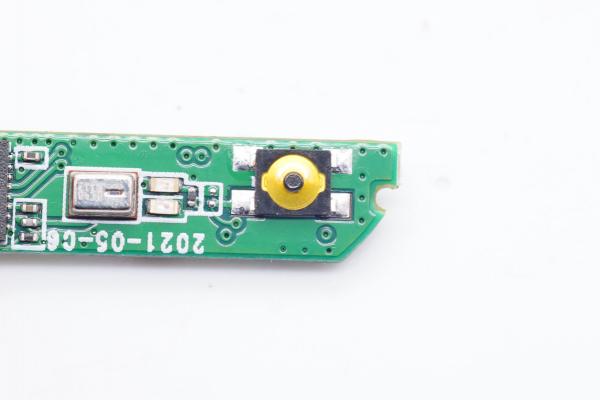

主機板上微動按鍵特寫，用於各項操控功能。

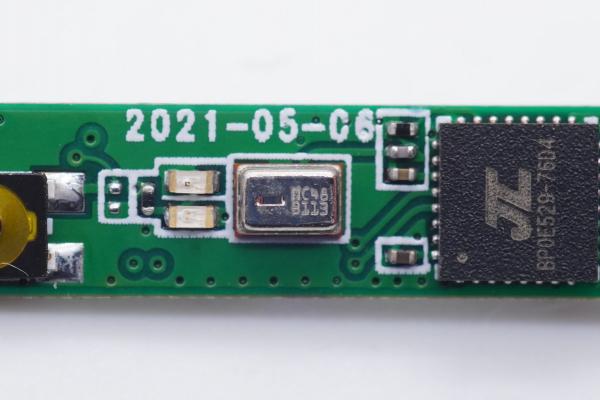

鐳雕MC48 B113的MEMS矽麥，用於語音通話拾音。左側有兩顆不同顏色的LED指示燈。
JL傑理AD6976D藍芽音訊SoC，可支援藍芽5.1，支援AAC、SBC編解碼。內建32位 DSP，處理器執行頻率最高160MHz，支援噪聲抑制和回聲消除，支援多波段均衡器。支援單/雙麥克風降噪，在此款產品上採用了雙麥降噪方案和傑理自研雙麥ENC降噪演算法。支援兩路模擬麥克風放大，內建麥克風偏置。內建雙路觸控功能。
JL傑理AD6976D支援24/48KHz音訊，內建降壓電路和穩壓電路，用於內部數字和類比電路供電。採用4*4mm QFN32封裝。
據我愛音訊網拆解了解到，目前已有奮達、Tezo、飛利浦、摩托羅拉、亞馬遜、聯想、貓王、小米、倍思、索愛、MEES等品牌的藍芽音訊產品採用了傑理方案，傑理今年還發布了AC700N系列TWS方案。

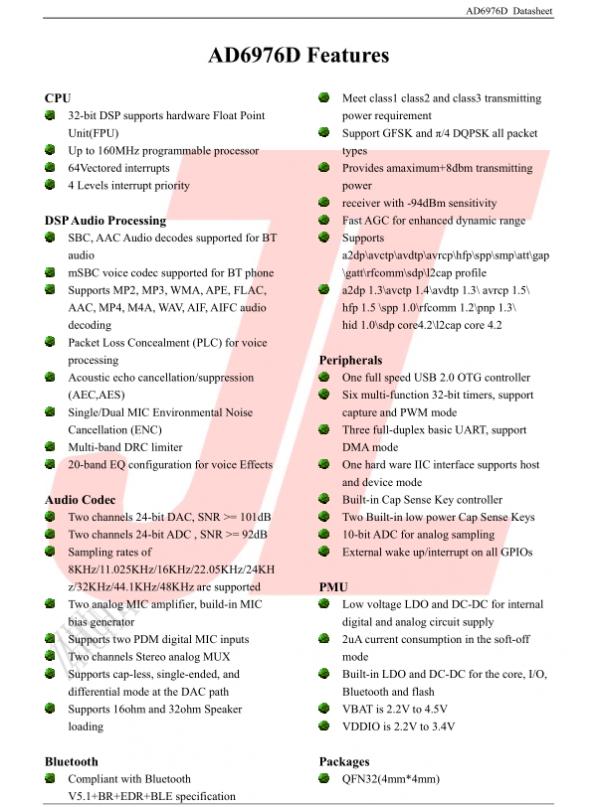

JL傑理AD6976D8詳細資料圖。
主機板上陶瓷藍芽天線特寫。
主機板末端為耳機充電的金屬銅柱聯結器特寫。

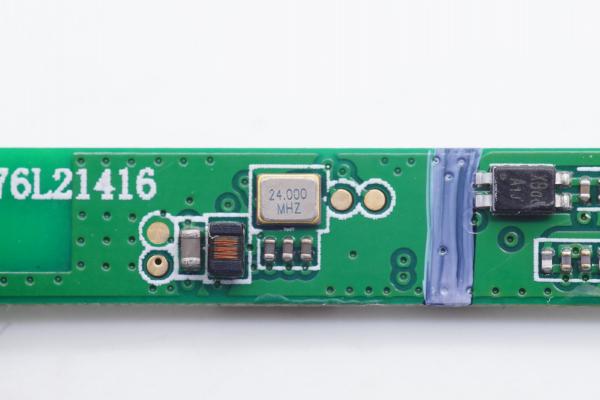

24.000MHZ的晶振特寫，為藍芽晶片提供時鐘。
絲印XBac的一體化鋰電池保護IC。

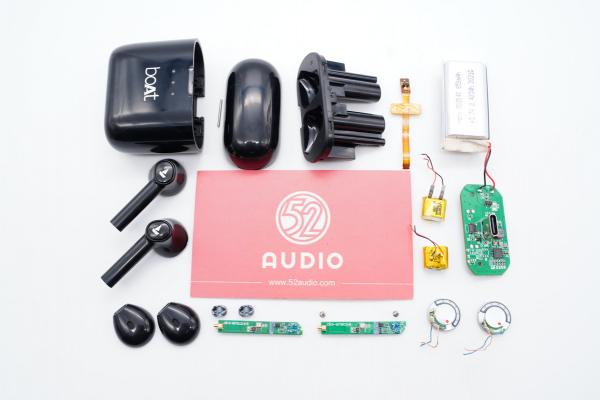

boat Airdopes 131真無線耳機拆解全家福。
三、我愛音訊網總結
boAt Airdopes 131真無線耳機外觀設計上採用了符合人體工學的半入耳式設計，搭配僅3.8g的輕盈重量，提供非常舒適的佩戴體驗。立式充電盒可單手開啟，3顆LED指示燈能夠更直觀地反饋充電盒狀態。
充電盒內部電路非常精簡，內建650mAh軟包電池，採用了Type-C介面輸入電源，由英集芯IP6816電源管理SoC提供完整的TWS耳機充電倉解決方案，集成了5V 升壓轉換器、鋰電池充電管理、支援雙路耳機獨立入倉自動檢測，1-4LED呼吸燈效果以及188數碼管電量顯示，同時支援客製化5V通訊功能。僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。
耳機內部採用了13mm大尺寸動圈單元，40mAh軟包電池。主控晶片為AD6976D8藍芽音訊SoC，支援藍芽5.1，支援AAC編解碼、噪聲抑制和回聲消除，並內建雙路觸控功能。一顆MEMS麥克風，用於語音通話功能。
