俄羅斯輕型五代機曝光之後，這已經是小編寫的第10篇文章了，之前詳細介紹了The Checkmate（將軍，動詞）的進氣道、側彈艙、座艙、外銷市場，以及有無可能改成垂直起降戰機等，可謂是天馬行空。而今天，則打算將收集到的所有高畫質圖放給大家，各種新鮮角度咱們一起看個夠。
俄羅斯輕型五代機“將軍”

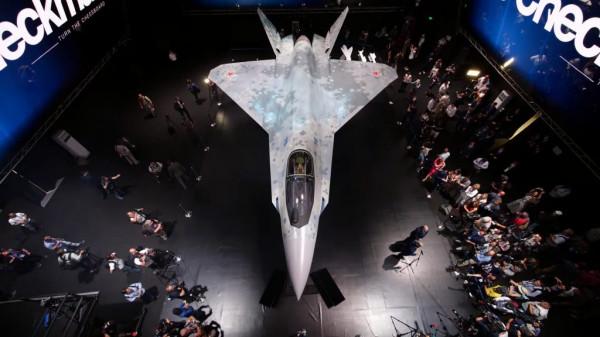

我們先來看全景俯拍，實話實說，這是一架非常帥氣的小飛機，尖銳的機鼻、兩側大邊條、蝶形主翼，雙尾撐、全動V尾，再加上無平尾的氣動佈局，整體流線型很好，乾淨利索，強悍精幹，彷彿米格21又回來了一樣。
和米格21一樣乾淨利索
The Checkmate採用了非典型的下頜式進氣道，由隔板分成左右兩個部分。說它非典型，是因為它的進氣口特意外擴，比機身還寬，以至於和邊條融為一體。之前罩著黑布的時候，很多人堅持認為它採用的是兩側進氣，就是被這個外延部分給誤導了。

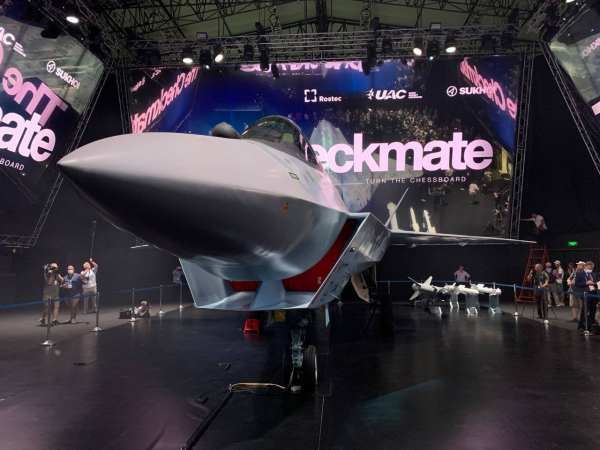

這個進氣道的外延誤導了很多人
而這樣的非典型設計，一方面，是為了增大進氣量，保證發動機在各種狀態下正常工作，另一方面則是為了佈置側彈艙。當然，這種設計也對飛機的正向隱身產生了負面作用，飛機的研製是一個取捨的過程，就看設計師怎麼選擇了。
任何設計都有利有弊，就看設計師怎麼取捨

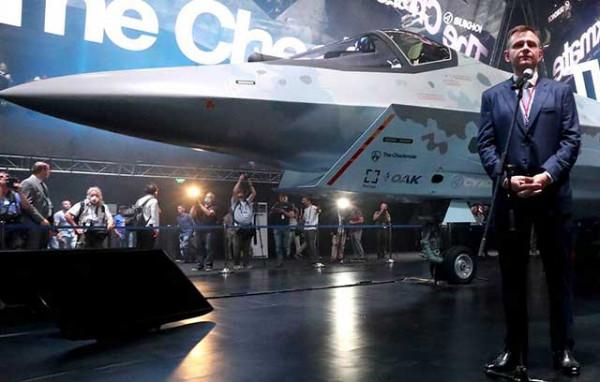

機身上的字確實了它是蘇霍伊的產品
說The Checkmate不重視隱身，其實也並非如此。首先，前面我們說它氣動佈局乾淨利索，就像米格21又回來了一樣。而米格21本身就是一種雷達反射截面很小的飛機，我國在殲7II基礎上改裝的隱身技術驗證機，正面RCS值比公開的蘇57的資料還要小。
殲7II隱身技術驗證機
這架飛機雷達反射面積天然就很小
其次，細看The Checkmate的全動V尾，我們發現在它的底部有兩個面積不小的冷卻空氣進氣口，但是設計師很細心地將它設計在垂尾內側，而不是像以往一樣直接佈置在垂尾根部，顯然是想透過垂尾的遮蔽，減少雷達反射面積。將來它如果像我國殲20一樣，採用超分子材料製作的遮蔽網，還能進一步提高隱身效能。

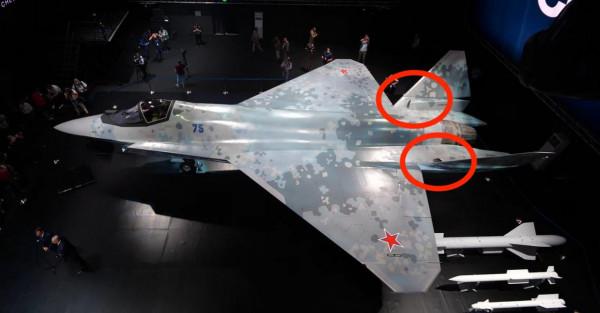

這兩個冷卻空氣進氣口設計得很細心
同樣的隱身細節設計還體現在飛機的尾噴口上，它雖然仍是三元向量結構，但擴斂片都採用了鋸齒設計，這是自F35以來，各國五代機的標配，本沒什麼大驚小怪的。但如果你再靠近一些，就會發現它的擴斂片外側，打滿了小孔，一方面有利於減輕結構重量，另一方面，則可以透過這些小孔，噴出冷卻空氣，降低炙熱尾焰的紅外訊號。

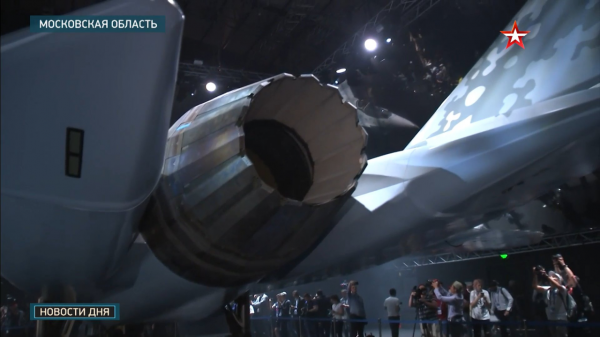

俄羅斯輕型五代機尾部
靠近點看
再靠近點看，打孔結構很明顯
而在2021莫斯科航展開展首日，媒體還曝光了The Checkmate的座艙，除了亮閃閃的大尺寸多功能顯示屏之外，可以看到它採用的仍是中杆操縱系統，這與蘇57一脈相承。像F22、F35、殲20採用的側杆操縱系統雖好，但但考慮到The Checkmate未來主要的出口市場，俄羅斯設計師顯然認為保持飛行員的操縱習慣更為重要。

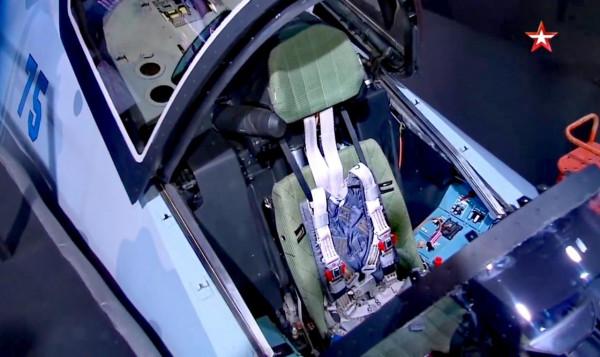

採用的仍是中杆操縱系統
座艙也跟米格21一樣狹窄
總而言之，The Checkmate是一架出人意料的輕型五代機，現場展出的雖然只是一架地面聯呼叫的工程樣機，但足以體驗俄羅斯航空工業的匠心和實力。它的出現，必將在國際市場上掀起“腥風血雨”，改變很多固有的思維。
連機娘都畫出來了
