洗衣機排水系統的原理與維修
專案說明：該專案主要是對洗衣機排水系統的結構和工作原理進行介紹。

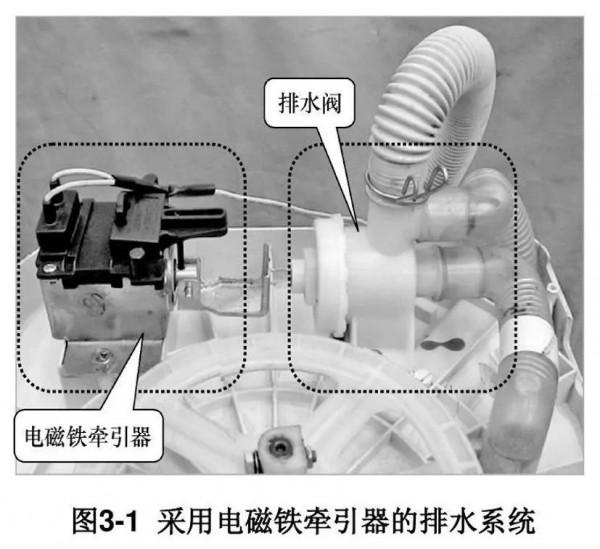

洗衣機排水系統的結構洗衣機的排水系統主由排水閥和排水閥牽引器組成，它通常位於洗衣機的下方，根據牽引方式的不同，可分為電磁鐵牽引式排水系統和電機牽引式排水系統。圖3-1所示為採用電磁鐵牽引器的排水系統。

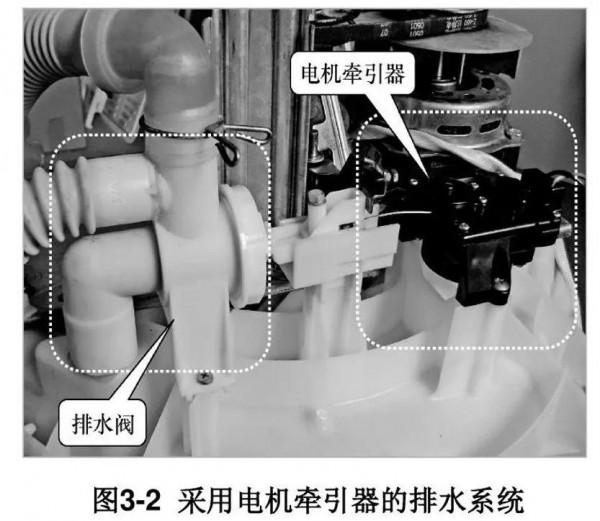

如圖3-2所示為採用電機牽引器的排水系統。
圖3-3所示為洗衣機排水系統的控制電路。
洗衣機排水系統的工作原理
1.電磁牽引式排水系統是透過電磁鐵牽引器驅動排水閥工作的，主要由電磁鐵牽引器和排水閥組成，如圖3-4所示，其中電磁鐵牽引器和排水閥透過拉桿實現聯動，排水閥與多個排水管連線。
電磁鐵牽引式排水系統採用電磁鐵牽引器牽引排水閥，使排水閥內部的管路導通，以實現排水過程，如圖3-5所示為電磁鐵牽引式排水系統的內部結構。

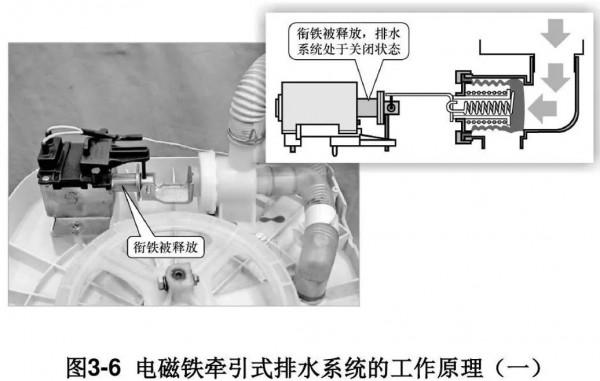

圖片如圖3-6所示，當電磁鐵牽引式排水系統處於關閉狀態時，電磁鐵牽引器不動作，內彈簧的彈力使橡膠閥堵住排水管。此時，洗衣機的排水閥處於關閉狀態，洗衣桶內的水不會被排出。

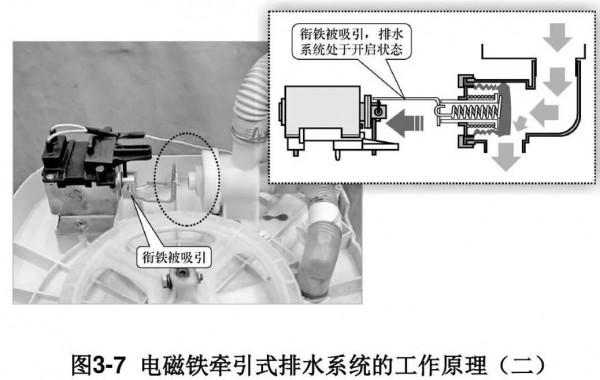

當電磁鐵牽引式排水閥處於開啟狀態時，銜鐵被吸引，電磁鐵牽引器拉桿拉動內彈簧。當內彈簧的拉力大於外彈簧的彈力和橡膠閥的彈力時，外彈簧被壓縮，帶動橡膠閥移動。當橡膠閥被移開時，排水通道就被打開了，洗衣桶內的水將被排出，具體工作過程如圖3-7所示。
圖3-8所示為交流、直流電磁鐵牽引器內部結構圖，主要由線圈、鐵芯、銜鐵3部分組成。
直流電磁鐵牽引器的供電是由整流電路提供的，如圖3-9所示。
電機牽引式排水系統
電機牽引式排水系統是透過電動機旋轉力矩拖動排水閥，使其工作的，主要由電機牽引器和排水閥組成，如圖3-10所示，其中電機牽引器和排水閥透過電機旋轉牽引鋼絲繩實現排水控制，排水閥可與多個排水管連線。

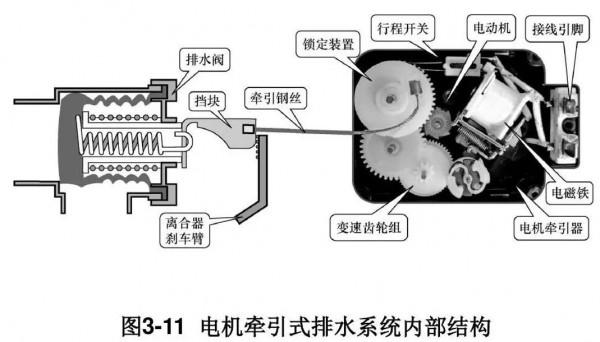

電機牽引式排水閥拖動牽引鋼絲繩，帶動排水閥，使排水閥內部的管路導通，以實現排水過程，圖3-11所示為電機牽引式排水系統的內部結構。

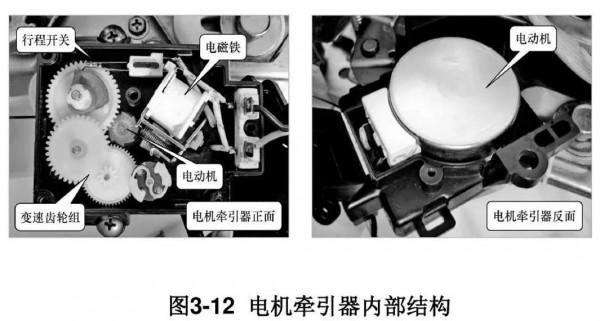

圖3-12所示為電機牽引器內部結構，主要是由電動機、變速齒輪組、電磁鐵、行程開關組成。

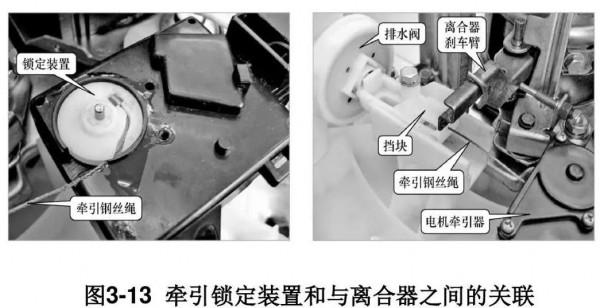

鎖定牽引鋼絲繩的裝置帶動排水閥以及離合器剎車裝置，如圖3-13所示。
當電機牽引式排水閥處於關閉狀態時，排水閥內橡膠閥在彈簧的作用下堵住水口。
此時，洗衣機的排水閥處於關閉狀態，洗衣桶內的水不會排出，如圖3-14所示。
當電機牽引式排水閥處於開啟狀態時，電動機旋轉，牽引鋼絲拉動橡膠閥。當橡膠閥被移開時，排水通道就被打開了，洗衣桶內的水將被排出，如圖3-15 所示。
實訓演練
電機牽引器供電電壓的檢測：

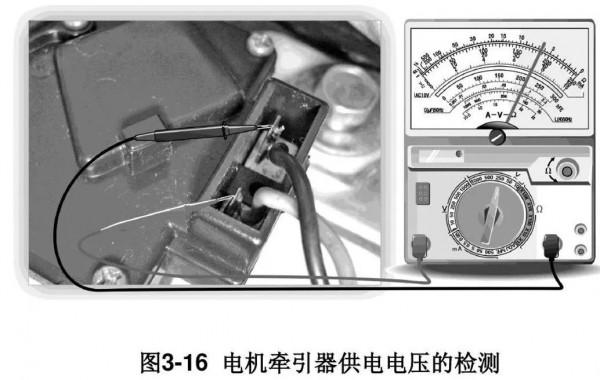

首先，如圖3-16所示，檢測電機牽引器的2個接線端子。

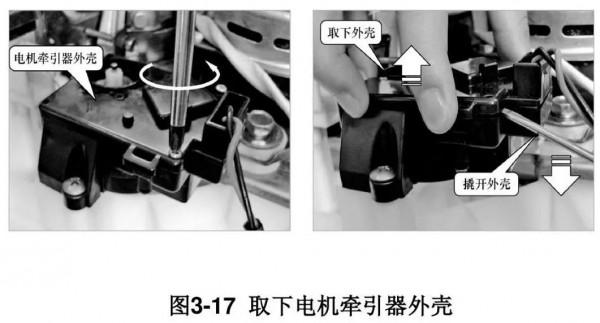

使用萬用表的交流電壓擋，在工作狀態下，應能夠檢測到供電電壓在AC180V～220V。若可以檢測到電機牽引器的電壓值為AC180V～220V，則表明該電機牽引器的供電電壓正常。應對電機牽引器的其他部位進行檢查。檢查時，需要將電機牽引器進行拆卸。如圖3-17所示，選擇合適的十字螺絲刀取下電機牽引器外殼四周的螺絲，取下固定螺絲後，再選擇合適的螺絲刀將電機牽引器外殼撬開並取下。

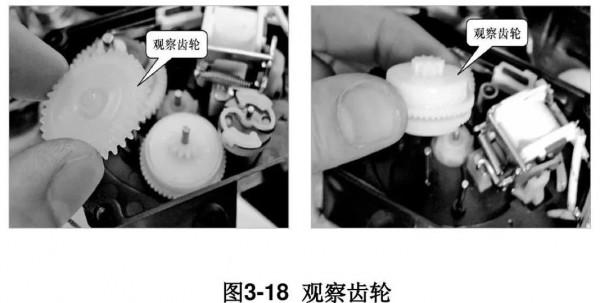

取下電機牽引器外殼後，就可以觀察到變速齒輪組是否有齧合不良的情況。如圖3-18所示，將變速齒輪組中的齒輪逐個取出來，觀察是否有碎裂的情況。
繼續檢查電磁鐵處的彈簧和連線引線。看彈簧有無脫落，連線引線有無脫焊等情況。具體操作如圖3-19所示。
電機牽引器電動機的檢測
對電機牽引器的電動機進行檢測時，要先將電機牽引器的固定螺絲卸下，並將其翻轉，取下電動機護蓋螺絲後即可找到牽引器中的電動機，具體操作如圖3-20所示

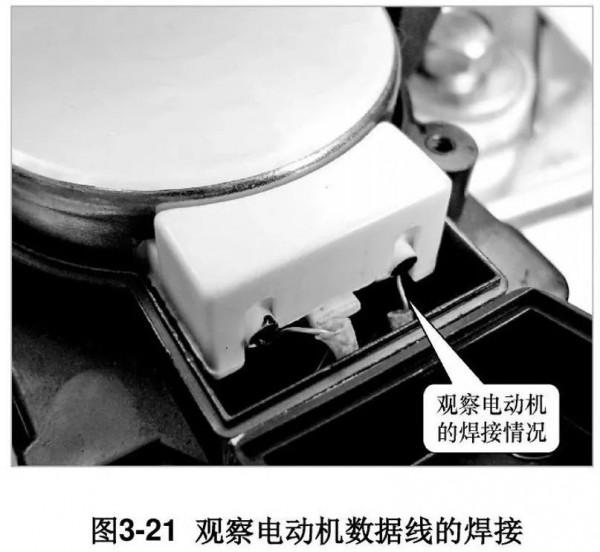

將電機牽引器護蓋取下來，觀察電動機的連線資料線，是否有脫焊情況發生，如圖3-21所示。

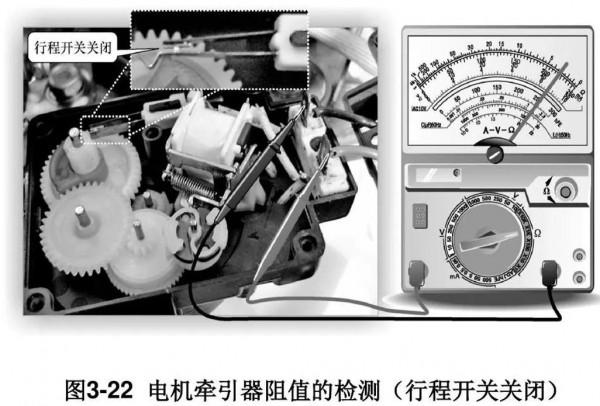

在確定焊接狀態良好的情況下，使行程開關處於關閉狀態，檢測電機牽引器阻值，該值應為3kΩ左右，具體操作如圖3-22所示。

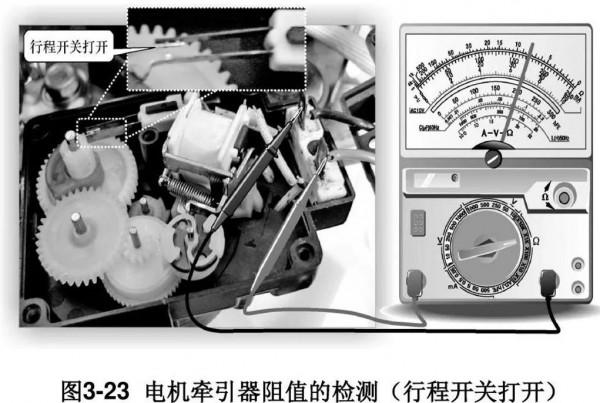

將行程開關處於開啟狀態，檢測電機牽引器阻值，為8kΩ左右，如圖3-23所示。若檢測阻值過大或者過小，都說明該電機牽引器中的電磁鐵或電動機故障。
牽引器牽引繩的更換
牽引鋼絲繩（簡稱牽引繩）是排水系統中非常容易損壞的部件之一。

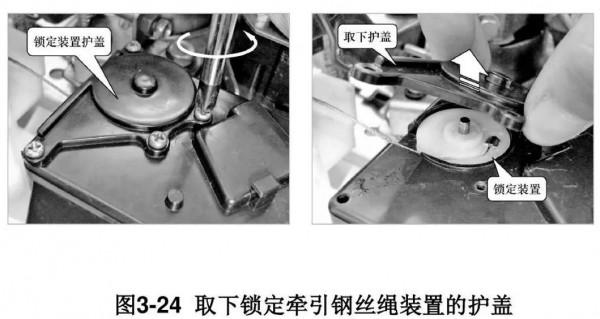

洗衣機長期使用，牽引繩經常被拉伸，極易導致牽引繩的磨損，如果牽引繩出現磨損或斷裂後，就需要對牽引繩進行及時更換。如圖3-24所示，將鎖定牽引鋼絲繩裝置的護蓋螺絲取下。
將牽引繩從鎖定裝置中取下，更換新的牽引鋼絲繩即可，如圖3-25所示。

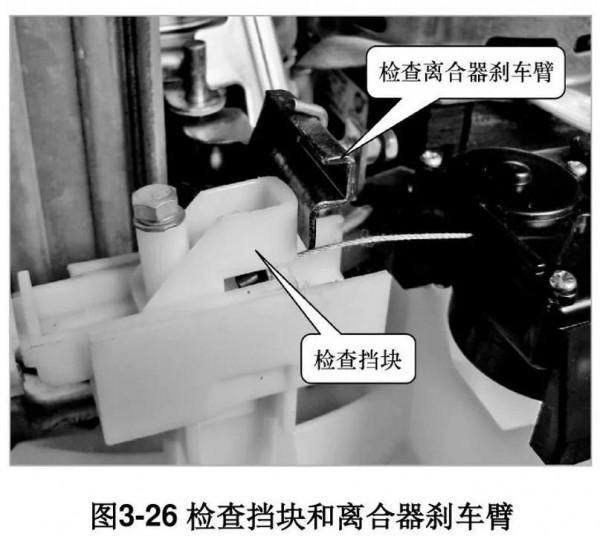

更換鋼絲繩後，確定擋塊與離合器剎車臂之間有關聯，如圖3-26所示。
