一、門禁系統的基本組成
門禁系統由門禁控制器、讀卡器、出門按鈕、鎖具、通訊轉換器智慧卡、電源管理軟體組成。
智慧卡：在智慧門禁系統當中的作用是充當寫入讀取資料的介質。
控制器：是整個系統的核心，負責整個系統資訊資料的輸入、處理、儲存、輸出，控制器與讀卡機之 間的通訊方式一般均採用R485、R232及韋根格式。、
鎖具：是整個系統中的執行部件。目前有三大類：電控鎖、磁力鎖、電插鎖。根據使用者的要求和門的 材質進行選配，電鎖口一般用於木門，磁力鎖用於金屬門、木門，電插鎖相對來說應用較為廣泛，各種材質的門均可使用。作為執行部件，鎖具的穩定性、耐用性是相當重要的。
電源：電源裝置是整個系統中非常重要的部分，如果電源選配不當，出現問題，整個系統就會癱瘓或出現各種各樣的故障，但許多使用者往往會忽略電源的重要性。門禁系統一般都選用較穩定的線性電源。
管理軟體：負責整個系統監控、管理和查詢等工作。管理人員可透過管理軟體對整個系統的狀態、控 制器的工作情況進行監控管理，並可擴充套件完成巡更、考勤、停車場管理等功能。
二、裝置特性
1、485控制器特性
485門禁控制器使用標準的工業串列埠通訊，通訊距離可達1200米，每個匯流排可以接255臺裝置，使用
485集線器可以擴充套件多條匯流排。支援多達6個輸出和10個輸入。型號有單門、雙門、4門等。
2、TCP/IP控制器特性
乙太網門禁控制器是專門為對通訊要求比較高而設計的門禁裝置。具有遠端升級、遠端初始化、資料復位、防區功能的功能；
可以擴充套件的485介面空間；支援多達6個輸出和10個輸入。是一個可以透過乙太網進行遠端管理的門禁系統。型號有單門、雙門、4門等。
三、裝置介面
1、讀卡器介面
讀卡器作為讀卡輸入裝置，通訊協議是WG26/34等。分別是ReaderA和ReaderB ReaderC、ReaderD。單門對應AB，分別表示進門、出門；2門的有4個：AB代表門1的進出讀卡器， CD代表門2的進出讀卡器。4門控制器ABCD讀卡器對應1-4門。
讀卡器接線的時候使用5條線。
其中聲光控制線在讀卡器上面有 2條線，在這裡合併接在一起。也可以不接，不接的時候在刷卡將不 能透過聲光判別是否有效刷卡。這裡的顏色不一定是實際情況，部分型號和廠家的讀卡器有不同的顏色表示，請按實際標識對應接線。
讀卡器到控制器距離理論值不能超過100米，實際應用控制在80米以內。
2、輸出介面
輸出介面包括鎖控制介面和報警輸出以及火警輸出3類。
所有的輸出介面都是幹接點，也就是隻提供開關功能。透過這些介面來對被控制裝置進行通斷動作。
介面列表：
輸出端的每組輸出都是由常開、常閉、公共端組成。接線的時候公共端必須接，另外根據接線的裝置選擇常開或者常閉。
一般接線：
電源正極 ——公共端（COM）
常閉NC（常開NO）——鎖正極
鎖負極——電源負極
斷電開鎖：當斷開電源時，鎖開啟
陽極鎖、磁力鎖等斷電閉合的裝置選擇常閉
通電開鎖：當接通電源時，鎖開啟
陰極鎖、電控鎖等通電斷開的裝置選擇常開 也可以用門禁控制非鎖類裝置，如燈、自動門、電梯、三棍閘機，接線方法同上。
參考見下面接線圖：
3、輸入介面
控制器預設多個輸入介面，所有的輸入介面都是通斷動作，也就是使用開關裝置來控制，接線不分正負，如按鈕、碎玻等。要使這些介面發生作用，必須是使他們斷開或者連線的變化的時候。如按鈕是重斷開變為連線的時候表示按鈕按下。
輸入介面表配置：
門磁：是檢測門狀態的輸入點。門的狀態：當門磁閉合且鎖輸出為閉合的時候門閉合，門磁斷開或者鎖輸出為開門的時候門即表示開安裝後如果不使用門磁功能，請短接門磁輸入。
4．通訊介面
（1）485 控制器介面
485系列控制器預設通訊介面使用485通訊，通訊距離1200米，波特率9600。多臺控制器通訊的時候，使用匯流排結構。通訊線從電腦上的 232-485轉換器接到第一臺控制器，再從第一臺控制器接到第2臺，第2臺接到第3臺，如此順序連線。接線方法為正接正、負接負。
（2）TCP/IP控制器介面
TCP/IP控制器使用網線介面，透過網線與交換機聯接預設通訊介面使用乙太網口，介面為標準RJ45，接線時請按標準制作水晶頭。控制器保留485介面通訊的空間，預設不支援該介面，需要焊接軟體才能支援。
RJ45 介面
插上RJ45水晶頭後，如果網路線聯通正常，通訊燈的綠燈常亮；傳輸資料時候黃燈閃爍。
四、控制復位器
控制器提供復位功能，復位操作如下：
方法一：硬體復位：
1. 斷開電源
2. 拔下復位挑線（紅色JP8）
3. 通電，等2秒（TCP/IP控制器為35秒）
4. 控制器鳴叫2 聲
5. 斷電
6. 插上跳線
7. 通電覆位完成
說明：硬體復位後，所有的引數變為預設值（TCP/IP 控制器包括 IP地址），刪除全部記錄。如果復位 後控制器鳴叫不斷，表示復位不成功。
方法二：Web復位（此復位方法只適用於TCP/IP控制器）
1. 開啟瀏覽器，如IE，輸入控制器IP地址，回車。
2. 看到登入介面，輸入密碼。
3. 登入後單擊復位按鈕後，關閉瀏覽器IE。
4. 控制器將開始重新啟動，啟動時間30秒後復位完成。
說明：Web 復位後，IP地址保持不變，其他資料變為預設值。
五、參考接線圖
1、2 門、4 門接線圖

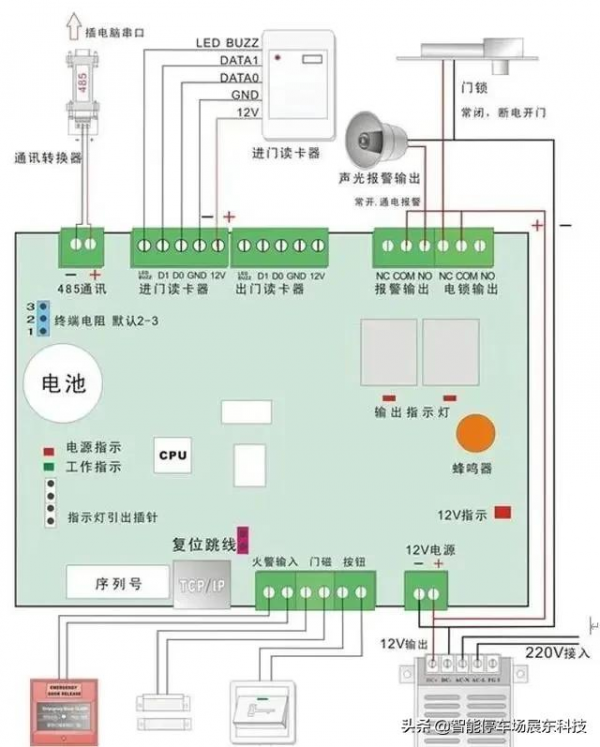

2、單門接線圖
2、中控門禁機接線示意圖
3、無線實時聯網門禁
無線實時聯網門禁系統是應用無線感測技術，對無線一體化智慧賓館鎖實現無線聯網，其本質上就是一個物聯網系統，所以也可以稱為物聯網無線門禁系統。
就功能而言，在辦公樓宇的場合完全可替代傳統的有線聯網門禁系統。該系統由一體化無線智慧賓館鎖、無線門禁主控器（含天線擴充套件模組）及管理軟體組成。
六、門禁系統的安裝使用
一、基本配置
一個最簡單不聯網門禁系統的配置包括：一臺門禁一體機，一個12V電源，一個出門按扭，一把電鎖一個最簡單的聯網門禁系統的配置包括：一臺門禁控制器，一個 12V電源，一個出門按扭，一把電鎖一個讀卡器，一個485通訊轉換器。（如下圖）
二、建議安裝除錯過程
1．安裝控制器主機，接通電源，短接出門按鈕，觀察繼電器動作和繼電器開鎖指示燈狀態變化。
2．接通485通訊，安裝軟體，在軟體裡面新增控制器，注意填寫正確的序列號。
3．開啟除錯介面觀察通訊情況。
4． 觀察是否正常通訊，通訊後用軟體開關門，是否成功。
5．安裝讀卡器，刷卡操作是否有正確的記錄。
6．增加使用者、髮卡、授權操作，下載卡到控制器，刷卡觀察記錄是否正常。
7．安裝鎖接上鎖的連線線，再刷卡後觀察記錄和鎖是否正常。
8．安裝其它附屬裝置如按鈕等。
三、門禁系統的施工佈線規範和注意事項
讀卡器到控制器的線：建議用8芯遮蔽多股雙絞網線（其中三芯備用，如果不需要讀卡器聲光反饋合 法卡可不接LED 線），資料線Data1Data0 互為雙絞。最長不可以超過100 米。遮蔽線接控制器的GND。
按鈕到控制器的線：建議採用兩芯線，線徑在0.３平方毫米以上。
電鎖到控制器的線：建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米要考慮用更粗的線或者多股並聯，或者透過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米， 一般控制在60米以內。
門磁到控制器的線：建議選擇兩芯線，線徑在0.3平方毫米以上，如果無需線上瞭解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。
控制器到控制器之間：以及控制器到轉換器的線，建議使用8芯遮蔽雙絞網線。線徑在0.3平方毫 米以上，485+和485-一定要互為雙絞，其中6芯備用，遮蔽線可不接，如果通訊不暢通，可以考慮用遮蔽線將所有控制器的GND 進行連線，或者在485匯流排的最後一臺控制器的485＋和485-之間並聯120歐姆的終端電阻來改善通訊質量。
485匯流排長度，理論上是可以達到1200米，建議根據控制器數量或者通訊環境的複雜性，不要超過800米。如果超過請選用485HUB或者中繼器來改善通訊環境。
四、佈線說明
所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。雖然控制器具備了良好的防靜電、防雷擊、防漏電設計，請務必保證控制器機箱和交流電地線連線完善，且交流電地線真實接地。建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。請勿擅自拆卸或者更換控制器的晶片，非專業的操作會導致控制器損毀。不要將控制器和其他大電流裝置接在同一供電插座上。
讀卡器、按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。控制器建議安裝在弱電井、天花板口等便於維護的地點。接線端子注意規範接線，不要裸露金屬部分過長，以免引起短路和通訊故障。
