傢俱上採用各種金屬材料作飾件，我國古已有之，這點可以從考古發現的實物中得到印證。
明清傢俱上的五金配件，作為傢俱上的一種點綴式結構裝飾件，無不因材施藝進行加工和製作，在傢俱的特定部位，以豐富的圖案式樣以及金屬亮麗的光澤美，不僅對傢俱起到進一步的保護和加固作用，同時也為傢俱增添了色彩。
明清傢俱上的五金飾件主要是銅飾件，這些飾件工藝講究，種類繁多，有做鏨花的、鎏金的、嵌琺琅的，也有做金銀錯、刻劃的等等，充分體現了我國古代工匠們的智慧。它們用材多樣，工藝考究，是傢俱上不可或缺的裝飾品。
金屬飾件的材料
傢俱上的金屬飾件具有一定的功能性，但更多的是它具有很強的裝飾性和欣賞性，是體現傳統傢俱風格特徵的重要組成部分。
明清傢俱金屬飾件所使用的材料主要是銅，也有采用金銀的，不過金銀等金屬材料主要是以金銀絲、金銀片、金箔、水銀等形式出現，大大地加強了它的裝飾藝術的表現力，豐富了它的工藝形象。

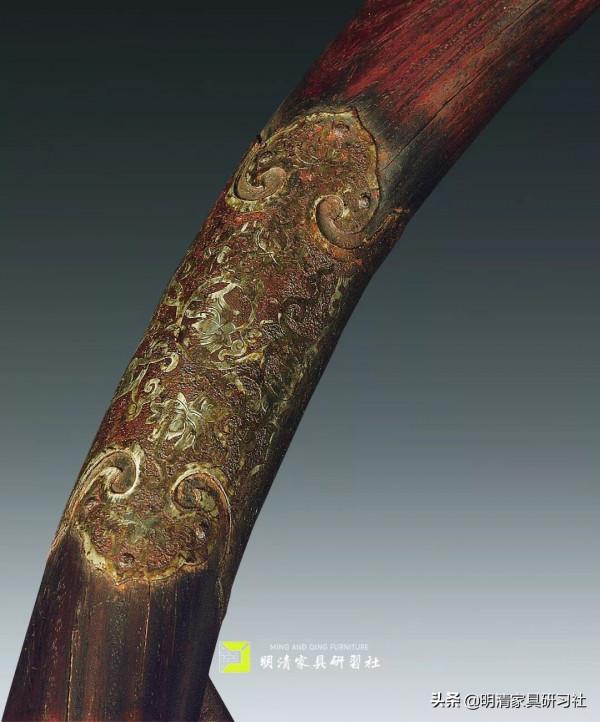

黃花梨交椅上的“鐵錽銀”工藝
明及清前期的傢俱所用的銅材料絕大多數為白銅，是一種合金，由銅、鎳、鋅三種金屬合成。由於合金成分比例不一樣，因而有的潔白如銀，有的略呈黃色。
歷時久後，白銅表面生成一層氧化層，古色盎然，和硬木相襯，顯得相得益彰。
明末清初 黃花梨頂箱帶座小四件櫃 圓形面葉
清中期傢俱的金屬飾件材料主要有金、銀、銅、鐵，但大都採用紅銅鍍金，更顯豪華，但金銀主要作鑲嵌裝飾。
紅銅
紅銅是指未經人工剔除其它成分的自然銅，亦稱純銅或粗銅。
純銅呈紅褐色，延展性好，但質地較軟，不適於製作大型器皿，只能作小型工具或者裝飾品之類。紅銅顯著的缺點是其熔點高，燒成溫度的要求太高，不易達到。
清 黃花梨文房箱 雲紋拍子
再有紅銅硬度低，一般紅銅的硬度是布氏硬度計的35℃，加錫5%，其硬度增至65℃，加錫10%，硬度增至165℃，這樣就可以根據不同器物的需要，酌情減增錫的成分，鑄成硬度不同的器具。為顯豪華，清代銅飾件大都採用紅銅鍍金。

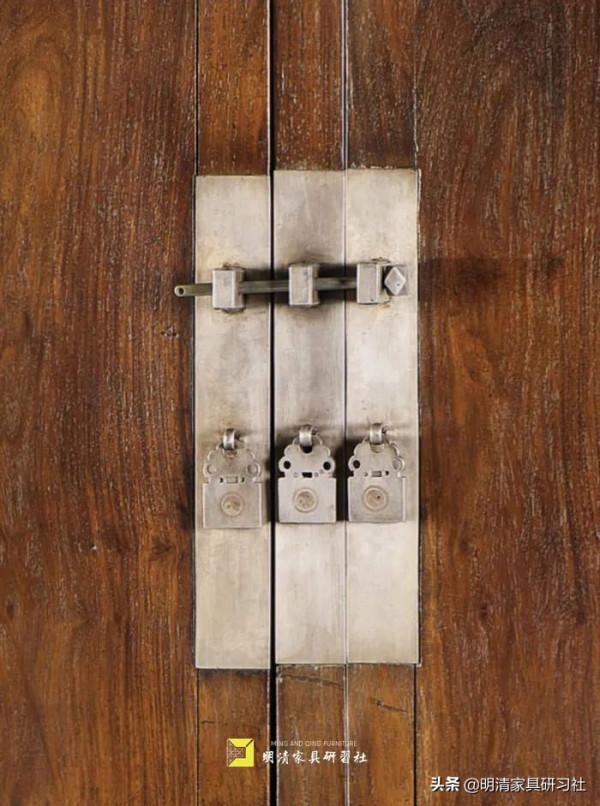

清 黃花梨大方角櫃 條形面葉
青銅
青銅是人類歷史上一項偉大發明，也是金屬冶煉史上最早的合金，由紅銅、錫、鉛等諸多金屬成分組成，所以往往因為配料成分的不同，而使銅器呈現出從金黃到銀白的各種不同顏色。
例如含有一定比例鋅的銅器就呈現黃銅色，而含有一定比例鎳的銅器就呈現白銅色，歷史上早期的銅飾件主要便使用青銅材料。
黃銅
普通黃銅是以銅鋅為主的合金，含銅量80%、含鋅量20%。為了改善普通黃銅的機械效能、耐蝕性與工藝效能如鑄造性、切削性，常加入鉛、鋁、錳、錫、鐵、鎳、矽等形成各種特殊黃銅。
清早期 黃花梨轎箱 雲紋拍子
白銅
白銅色澤柔和，遠勝黃銅。白銅是以銅、鎳、鋅為主的合金，鎳的新增量通常為10%-30%。為改善合金的組織和效能，常新增適量的鋅或鐵和猛。
因所含成分的不同，製成的飾件有的呈金黃色，有的潔白如銀。鋅白銅酷似白銀，在造幣和裝飾器件中用於仿銀，白銅兼有高耐蝕和高強度的綜合性，明代傢俱上銅飾件主要以白銅為主。

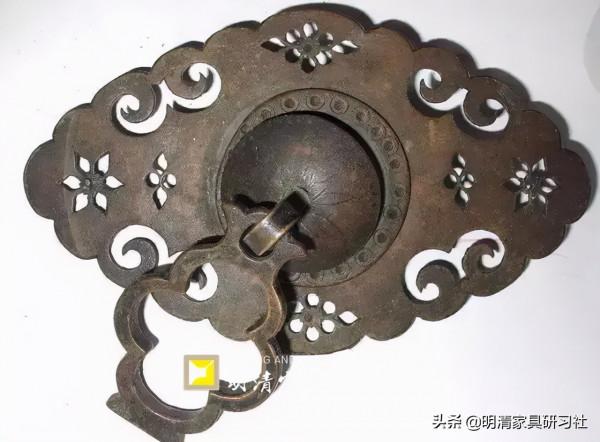

明末清初 黃花梨大理石門官皮箱 八出雲頭式面葉
金
金是一種帶有美麗金屬光澤的黃色稀有金屬，在強光下閃爍著耀眼的光輝。
由於是貴重金屬，故在明清傢俱金屬飾件上主要是將其做成極細的金絲來鑲嵌銅飾件的花紋，如金銀錯，嵌琺琅等工藝，或做成金泥，固著在銅器表面，使銅飾件表面金光閃閃，如鎏金工藝，單獨做飾件的極少，有少量的金鎖。
錽金銀工藝
銀
銀為貴重金屬，古稱白金。《說文·金部》“銀，白金也”。
銀的提煉技術較複雜，故銀器的製作要晚於金器。與金一樣，由於是貴重金屬，故在明清傢俱飾件上也主要是將其做成極細的銀絲來鑲嵌銅飾件的花紋，如金銀錯，鏨銀等工藝。
甘肅馬家塬戰國西戎貴族墓葬馬車
鐵
鐵主要為清代硬木傢俱上所採用，主要用於傢俱包角的接縫處，鐵飾件表面有時也採用鏨花嵌金銀絲，製作出各種美妙的紋理。

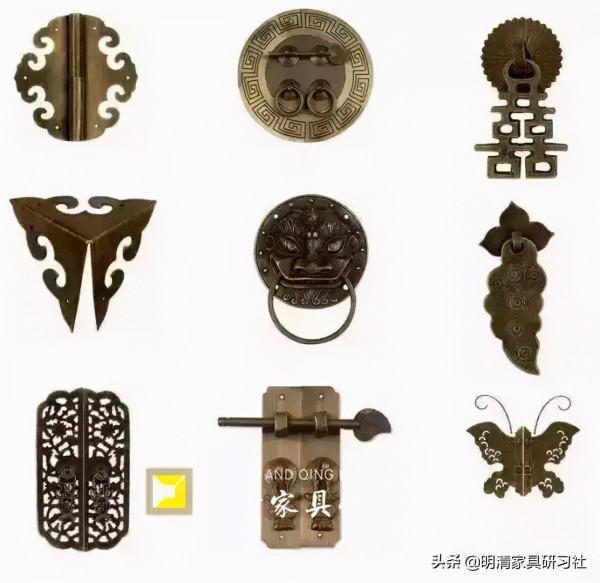

銅飾件的工藝技法
金銀錯
在銅器上錯金銀，習稱“錯金銀”或“金銀錯”。金銀錯之“錯”已用為動詞，其義即用錯石加以磨錯使之光平。
金銀錯的工序是先在銅器表面預製出淺凹的紋飾或字形，特別精細的紋飾是在銅器鑄成後於器表面用墨筆繪出紋飾，按紋樣用硬度較大的工具鑑刻淺槽，正面紋飾銘文淺槽，底面皆需製成凹凸不平狀。
然後在淺槽內嵌入細薄的金銀片或金銀絲，用錯石或其它材料磨錯，使嵌入的金銀片絲與銅器表面相平滑，最後在器表用木炭加清水進一步打磨，使器表增光發亮，從而利用金銀與銅的不同光澤映襯出各種色彩輝煌的圖案與銘文。
鎏金
我國的鎏金技術，自戰國以來即大放光彩，尤以兩漢最為普遍，其製作方法是將金與銀混合熔化後，塗在銅器表面，經溫烤後固著，再加以打磨即成，華貴璀璨經久不褪，是最值得稱道的銅器表面裝飾工藝之一，先後稱為黃金塗、金黃塗、金塗、塗金、鍍金，宋代始稱鎏金，現代叫鍍金。
清十八、十九世紀 紫檀雕雲蝠紋櫃 鎏金銅鎖
鎏金使銅飾件既可美器，又可護器，所以一直沿用至今。不過要鎏金銅飾件的製作工藝比較複雜，用料也比較貴，當然也就不是普通百姓所能用得起的了，所以傢俱上銅飾件鎏金的是比較華麗的一種，宮廷傢俱中用得較多。

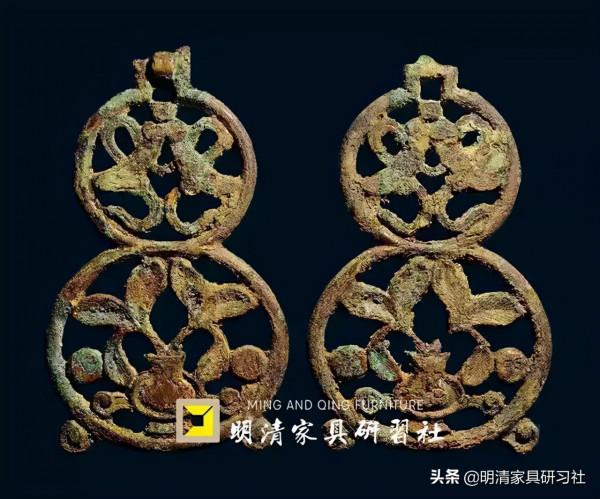

葫蘆形鎦金鏤空銅飾兩枚一組
飾琺琅
琺琅是以矽、鉛丹、硼砂磨碎製成的粉末狀的彩料再填於金、銀、銅、瓷等器胎上經烘燒而成的釉。琺琅有掐絲琺琅、鏨琺琅和畫琺琅三種。

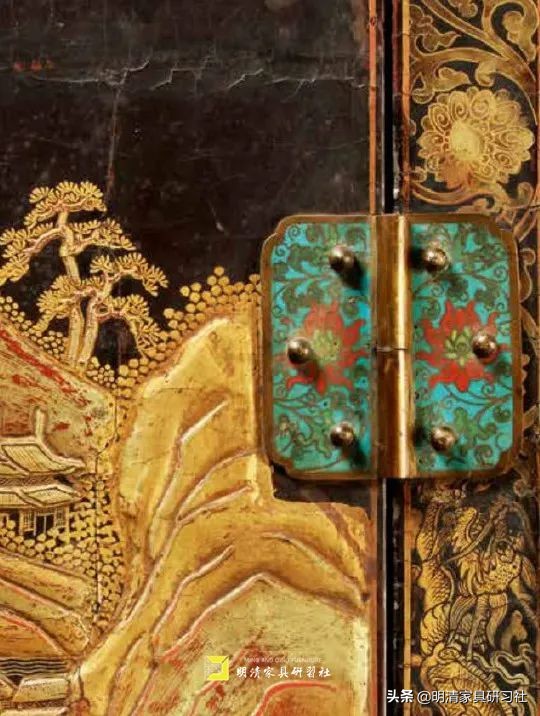

明 黑漆描金書櫃 琺琅彩合頁
其中的掐絲琺琅俗稱景泰藍，景泰藍材料是由金，銀，紫銅，釉料，燒製而成，經插，點，磨，燒，鍍等十餘道工序精製而成，創始於元末明初時期，到了景泰年間，廣泛流行。當時，以藍色釉最為出色，習慣稱為景泰藍。

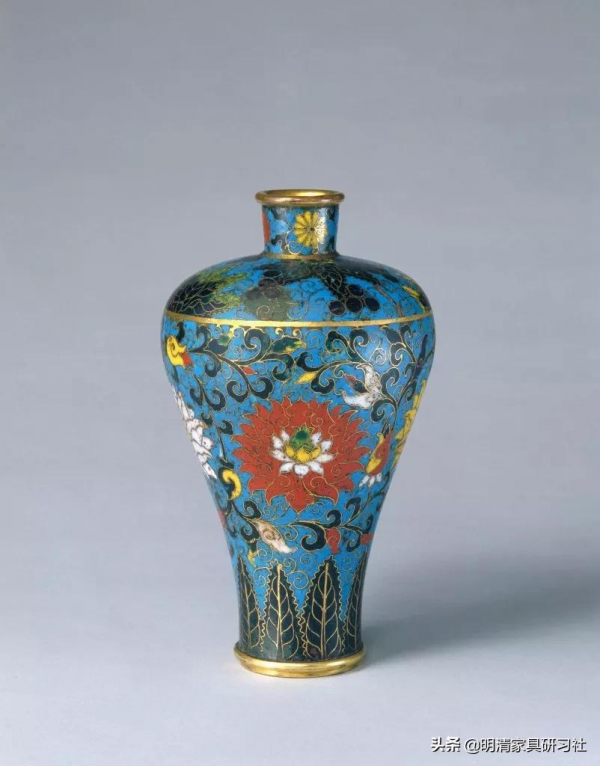

明早期 掐絲琺琅纏枝蓮紋梅瓶
掐絲琺琅是瓷、銅結合的獨特工藝，是以紅銅製胎，用細而窄的銅絲掐成花紋輪廓線，焊接在胎體上，再填各色琺琅釉料，入爐燒煉，經磨光、鍍金而成。掐絲琺琅色彩豐富，圖案規整多變化，釉料豐滿，鍍金厚重，造型古樸淡雅。

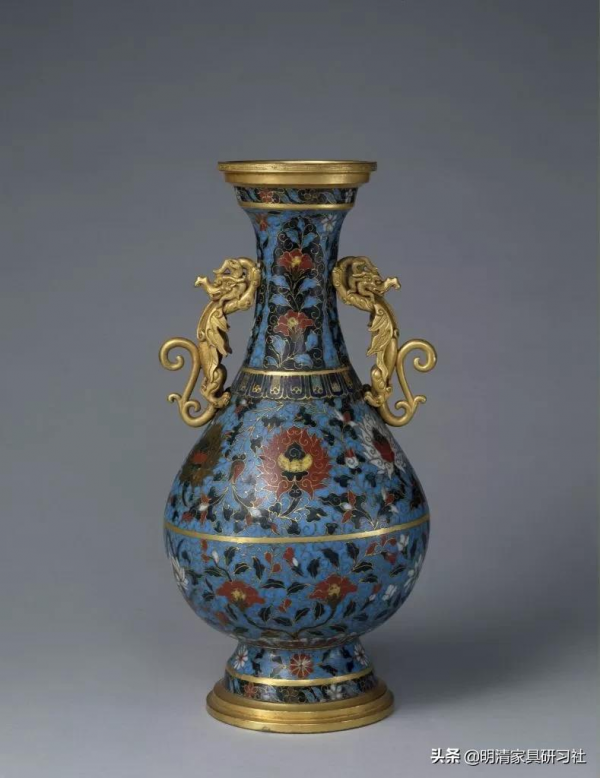

元末明初 掐絲琺琅纏枝蓮紋龍耳瓶
鏨琺琅是在銅胎表面契出凹凸不平的圖案，凹處再點琺琅釉料，磨光，鍍金，使器物顯得富麗堂皇，有著莊重而醇厚的藝術效果。
畫琺琅與掐絲琺琅不同，它是十五世紀初歐洲人發明，在十七世紀末，由西方的傳教士與商人帶來中國的，中國人最早燒製這種琺琅器是在廣州，當時內地稱這種西洋引進的畫琺琅為“洋瓷”，或者叫“廣東琺琅”。

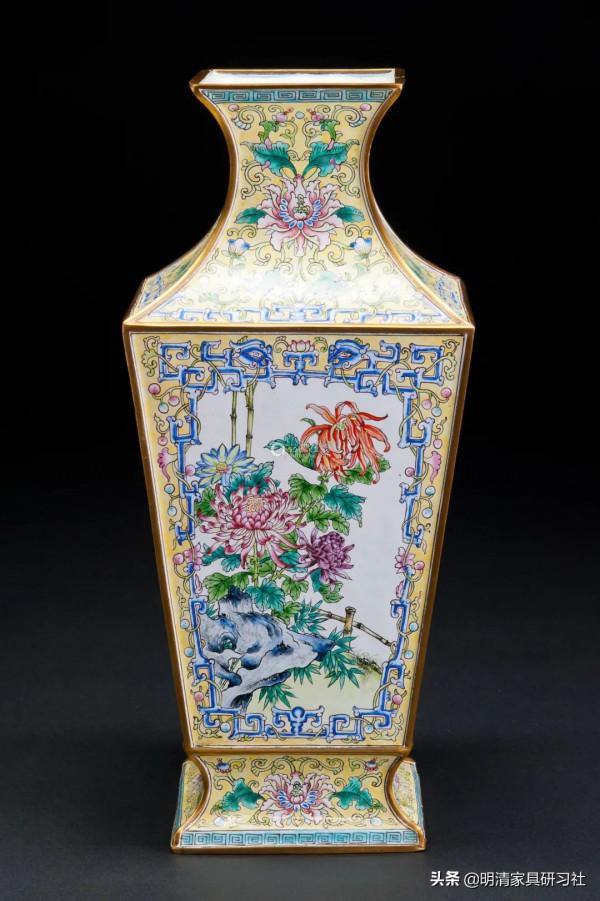

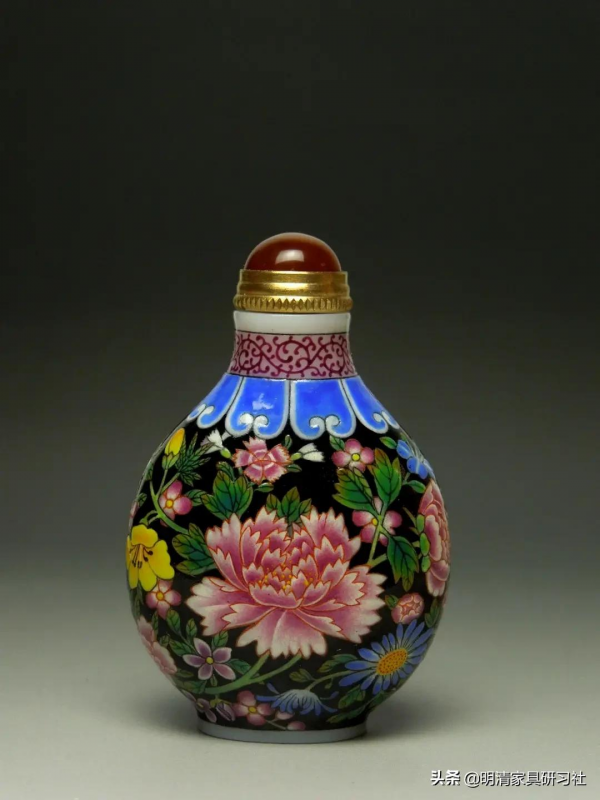

所謂畫琺琅，也就是用琺琅來直接作畫，它的工藝是胎胚先燒上一層不透明的琺琅釉作底層，而後再繪畫，入窯燒製而成。
畫琺琅的琺琅是一種像釉一樣的玻化物質，具有色麗、質硬與耐磨等特點，其質地又可分為有色、無色、透明、半透明與失透五種。開始燒製是為了外銷，後來由於清王朝的喜好與需要，這種工藝被引進皇宮，併成為一枝獨秀的藝術。
清代帝王對琺琅的製作極為重視，康熙初年建立的宮廷造辦處內設有“琺琅作”。在清代的一些箱櫃類傢俱上的銅飾件也可見有這種工藝做法。飾琺琅鎖，此外還有飾琺琅面頁、合頁、拉手等，只不過比較少見。
清 紫檀鑲嵌琺琅西番蓮紋博古櫃
鏨花
鏨花是用鏨鑿打成，鏨刻紋飾顯然需要以堅硬鋒利的鏨刻工具為前提，此種工具可能是鐵工具以至鋼工具。
清初 黃花梨百寶嵌蕃人進寶圖頂豎櫃
因此鏨花工藝通常使用鋼製的各種形狀的鏨子，用鏨、戧等方法雕刻圖案花紋。在銅飾件上鏨花是常用的一種工藝方法，可令飾件增色不少。
清初 黃花梨百寶嵌蕃人進寶圖頂豎櫃
刻劃
刻劃是在金屬飾件表面用雕刀戧劃出各種美妙的紋理，不少刻劃的圖形線條流暢，刻紋細如毫髮，甚至有些刻劃工藝像一幅幅構圖優美的裝飾畫，這種圖案花紋有深有淺，富有藝術感染力，令飾件增色不少。
清初 黃花梨百寶嵌蕃人進寶圖頂豎櫃
有的還在紋路中嵌進極細的金銀絲，加工處理後顯出很強的光澤，從藝術效果來看，頗有古風盎盎、光采豪健的氣質。也有在鐵板上鏨陽紋、錘上金銀絲的鍍金金屬件。
清乾隆 紫檀雕雲龍夔鳳紋書箱 雲紋拍子
錘合
錘合是將紅銅和白銅錘打在一起，利用不同的銅色分出花紋。
銅的鉻化處理
鉻是一種銀白色金屬，金屬性不活潑，常溫下對氧與溼氣皆是穩定的，故可鍍在其它金屬製品上，形成抗腐蝕表層，這種工藝方法可以使銅飾件表面漆黑髮亮，而且不見絲毫鏽跡，這是利用金屬所含不同成分的元素，對銅器表面進行加工的一種方法。
有些明清金屬飾件上也採用了這一工藝方法，飾件表面漆黑髮亮，光亮不鏽，具有很強的裝飾性。
銅的髹漆處理
有些銅飾件上還用填漆的方法來製作紋飾，甚至還使用了髹漆工藝。在銅飾件表面髹漆與外鍍金屬的用意相近，即一方面是為使飾件表面更加美觀，另一方面也為防止金屬鏽蝕。

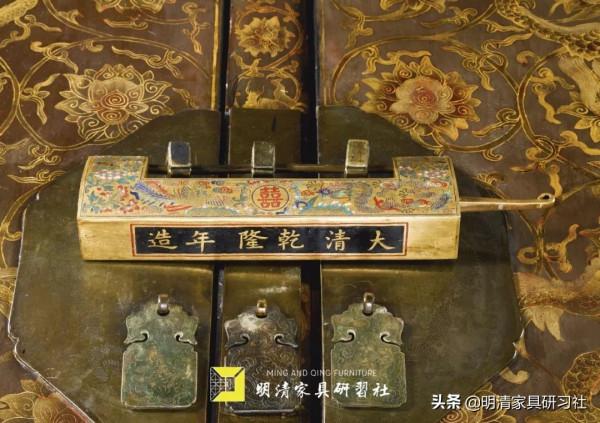

明萬曆及晚時期 黑漆描金纏枝蓮龍紋大櫃 鎏金銅鎖
明清古傢俱金屬飾件中使用的材料與工藝技法，是古代勞動人們智慧的結晶，蘊含有豐富的文化內涵，具有一定的藝術價值，尤其是一些宮廷傢俱上的飾件，由於其工藝考究，飾件表面至今仍光亮不鏽，金光閃閃，裝飾性很強，為硬木傢俱增添了不少風彩，是古人留給我們的一筆豐富遺產。
