這兩天一直沒有把之前的《說點平時注意不到的事：你真的會做遮蔽超七類網線嗎？》系列做完，原因就是從國慶節前一直等著我要的幾根電線，到今天這20根線才拿到手裡。

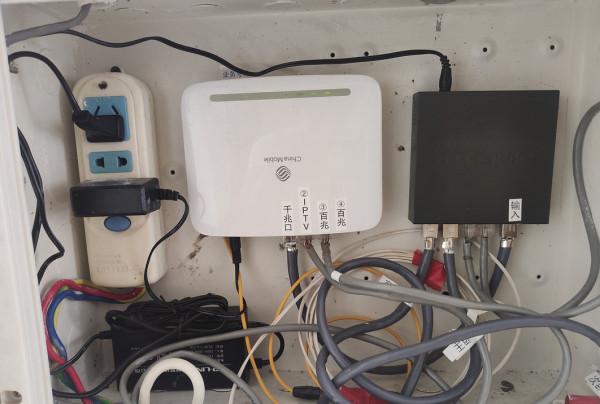

先看一個哥們展示的自己的弱電箱。
這個弱電箱裡面有兩個主要裝置，一個是光貓，另一個則是一個軟路由或者交換機。到底是什麼基本上都不重要，關鍵我們來看看網線，這些網線都是使用的遮蔽雙絞線和遮蔽接頭。
很多家庭使用者都會選用遮蔽雙絞線來做自己的網路線纜。覺得帶有遮蔽層的網線傳輸速度更快，也不會受到干擾而變得不穩定。
其實上面這個箱子用專業的眼光看，是少了一根線的，這根線才是決定遮蔽線纜系統真正能不能用（並不是好用不好用）的關鍵要素。

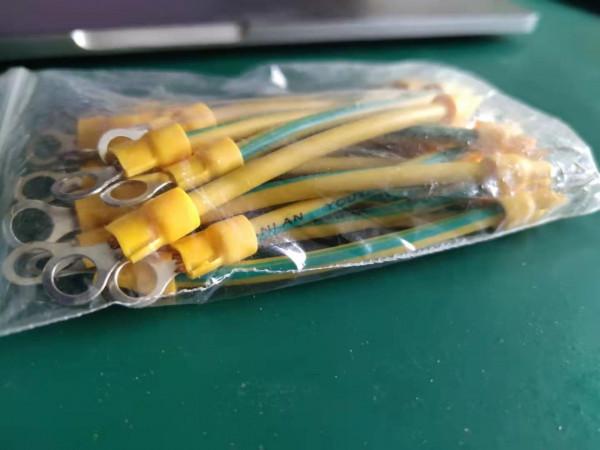

這根線也就是iN一直從國慶節前到今天一直在等著的神秘電纜。一毛六一根，iN買了20根，由於要的量太少，商家不願意發貨。
這根線叫做接地電纜。是用來連線裝置和地線的。尤其是在有遮蔽電纜接入的裝置應該至少保證遮蔽電纜的至少一端是接地的。

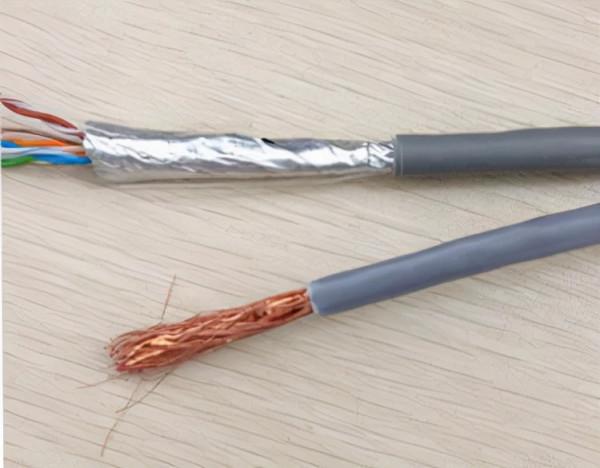

前面咱們在講遮蔽電纜，就是電纜內部有一層或多層的金屬遮蔽層。這種金屬遮蔽層在壓制水晶頭或者牆面模組的時候需要和水晶頭或者模組的遮蔽層相連。那麼這個遮蔽層又要連線到哪裡去呢？
到這一步，iN在前面文章裡面寫到做好遮蔽模組的時候你已經給家裡埋下了一個定時炸彈。並非危言聳聽，遮蔽網路的做法是要不然就不做，要做就做全。
網線水晶頭上的遮蔽層是要和模組相接觸的。凡是支援遮蔽層網線的模組內部都有額外的金屬接點，一般的情況下都在模組的側邊。
例如上面這個模組你會發現在側邊有金屬的簧片。
支援遮蔽雙絞線的裝置也有這種設計。例如iN弱電箱裡面的交換機，埠側邊也是可以看到金屬簧片的。
這也是為了讓你的裝置和網路的遮蔽層在一個共地的狀態。以保證所有的遮蔽層都在一個相同的電勢下。
如果所有的裝置都“懸空”，例如咱們文章的第一張圖，那個哥們的弱電箱。還記得嗎，他的兩個裝置都用了兩相插座，接變壓器轉變成直流電接入了網路裝置中。這些就是“懸空”的並沒有接地的裝置。他沒有在網路裝置上“接地線”。
目前所有的帶有接地線功能的網路裝置不是三腳插頭強制接入到房間供電系統的地線上，就是給你留出了接地線的埠。
一般的情況下這個端在裝置外殼上，並且有特別明顯的接地標誌。
這個埠存在的意義在於你如果使用非遮蔽電纜可以不去管這個介面，但是如果你在網路裝置上接入哪怕一根遮蔽電纜也是需要將這埠接地的。

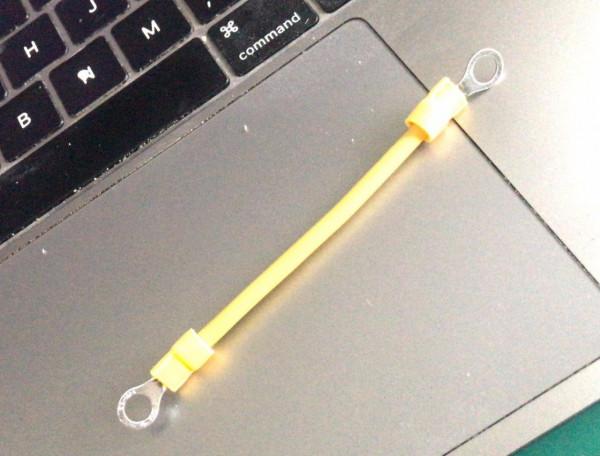

這次接地，iN用的是接地線：
說說怎麼搞，但不建議大家親自去做，畢竟這是需要那麼一點點專業電工知識的，建議找電工來做。雖然iN的操作也看起來沒什麼，但是有點電工知識會讓你能應對意外情況的發生。
開發商給留出的還是一個各方面都能滿足國家標準，但的確不怎麼樣的一個接線板。

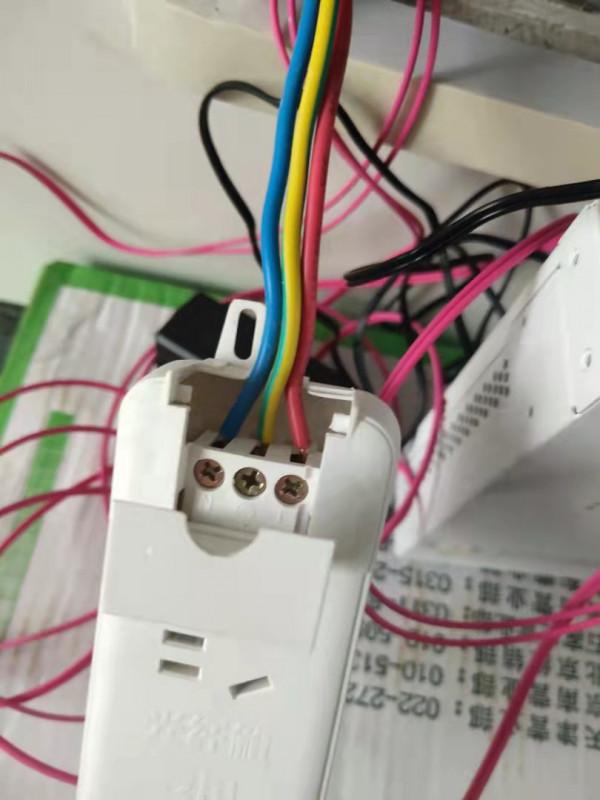

在斷電的情況下將接線板上的三根電線拆下來。把圖放大你就可以看到，接線螺釘的位置上寫著N中性線（零線），底線標誌和L火線標誌。
拆下來的三根電線剪短，iN的弱電箱子裡面用不到這麼長的電線。
剪短之後上保護套，這是建議大家在接線的時候都要做的一個操作。目前接線盒會弄得很亂，加上護套之後線與線之間由於接線盒的內應力作用碰到一起也不會發生短路現象。

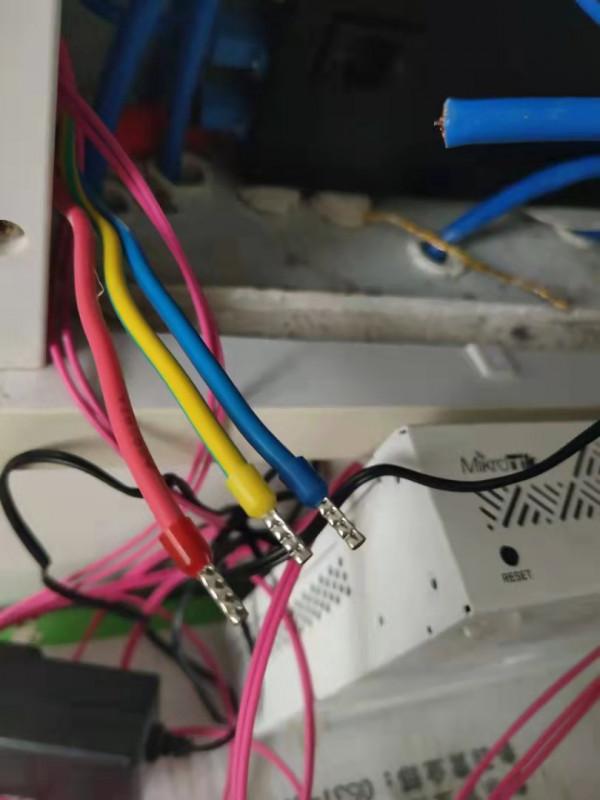

壓實之後的三根電線。
然後就是拆解接線板了。
把接線板拆開，將接地電纜並接到地線埠。

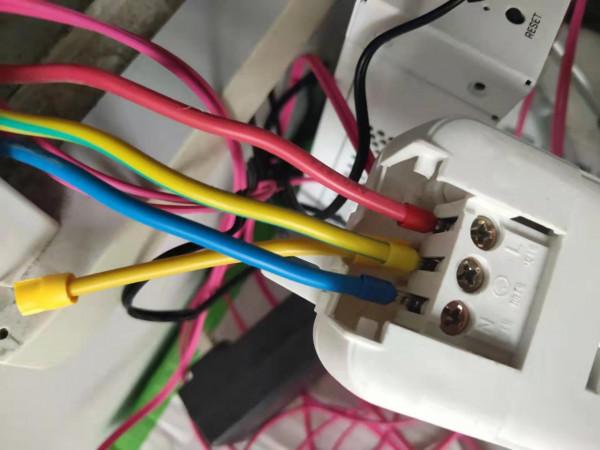

再將做好的三根線頭對應火線、地線、零線的標誌接入到接線板中。這時候就甩出來一根專門接地用的接地線了。

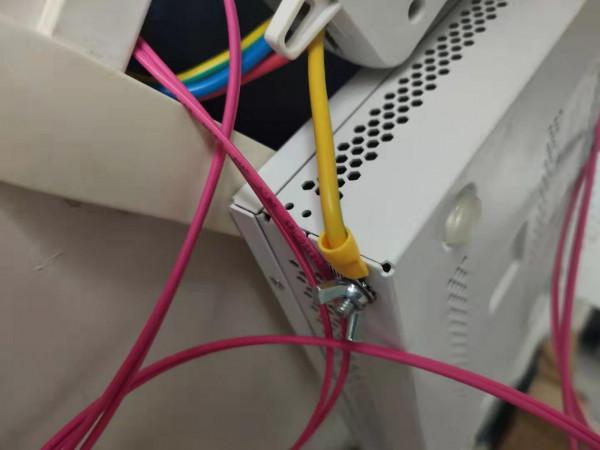

這跟接地電纜和交換機的接地介面連線起來。這樣一來，你接在這個交換機上的所有遮蔽電纜才真正被接入了等電位，遮蔽電纜的遮蔽層才可以起到遮蔽作用，而不會因為無法接地造成線纜上訊號雜波的增加。

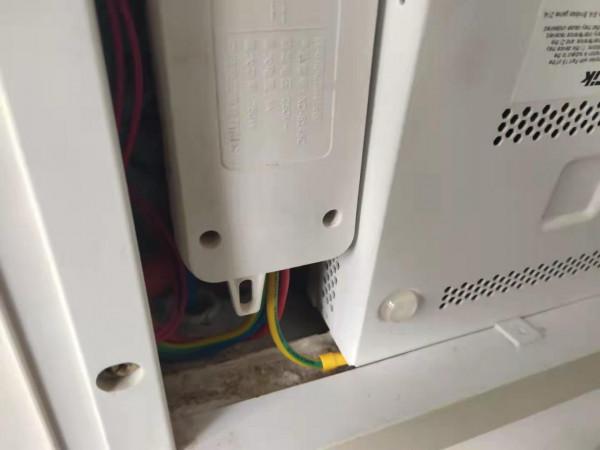

最後歸位，也就是這樣處理了，這才是完成了iN的弱電箱的整體部分。
