機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

管道螺紋連線介面滲漏,外露絲扣過多。

防治措施:

1、螺紋連線安裝前,檢查連線螺紋,確認絲牙完好,合格;

2、密封填料(四氟帶、白漆或鉛油麻絲等)纏繞方向正確,纏塗(裹)均勻;用管鉗將管件與管道擰緊,絲扣外露2-3 扣;

3、除掉麻絲頭,擦淨外露鉛油;

4、螺紋連線的塑膠管安裝時注意力度,避免損壞塑膠管件金屬連線件的接觸面。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

管道法蘭連線處滲漏,連線法蘭型號不匹配,緊固螺栓不全,不配套,外露絲長

短不一。

防治措施:

1、安裝前檢查連線法蘭、螺栓、墊片的規格型號是否符合設計要求,質量是否合格,保證法蘭、螺栓、墊片配套,合格;

2、安裝前,清理,檢查法蘭和墊片密封面,保證密封面清潔,無傷痕,墊片放置應與管徑同心,不得放偏;

3、緊固法蘭螺栓時應對稱擰緊,緊固好的螺栓外露絲不應大於螺桿直徑的1/2。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

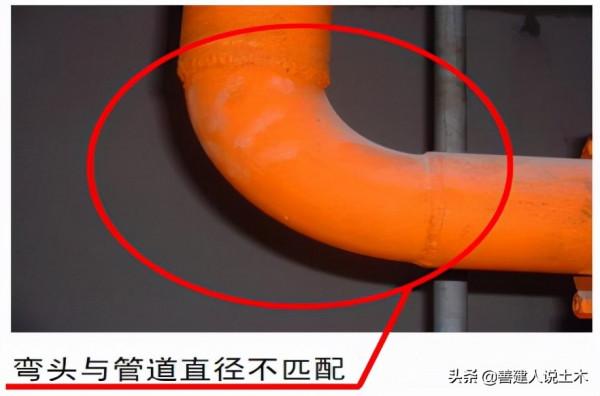

管件與管道規格不匹配。

防治措施:

1、管道和管件使用前,認真檢查其外觀質量和規格型號。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

管道穿牆、樓板處未設定套管。

防治措施:

1、預留預埋施工階段,應按設計要求及時、正確埋設預留套管;

2、管道穿牆體時,應按設計要求的規格尺寸安裝套管,套管兩端與牆體飾面相平;套管與管道之間縫隙宜用阻燃密實材料填實,且端面光滑。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

管道穿外牆、樓板處封堵不嚴,滲漏。

防治措施:

1、預留、預埋施工階段,應按設計要求及時、正確埋設、預留套管,穿過外牆時應按選用防水套管;

2、套管與管道之道的間隙應用阻燃密實材料、防水油膏、麻絲等填塞密實,端面光滑(封堵示例如下圖)。

機電管道及配件的製作、安裝質量通病與防治措施

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

套管外露長度不足。

防治措施:

1、安裝在樓板內的套管,其頂部應高出裝飾地面20mm;

2、安裝在衛生間及廚房內的套管,其頂部應高出裝飾地面50mm,底部應與樓板底面相平。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

套管預埋位置與其他構築物衝突,影響使用。

防治措施:

1、機電的預埋圖紙要與土建進行綜合,提前發現不合理位置,並及時調整;

2、如已造成事實,應在防水施工前整改。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

套管規格偏小。

防治措施:

1、套管一般需比穿越的管道大2個規格預留;

2、套管預留過小影響封堵及維修。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

衛生間給水系統冷、熱水管道位置錯誤。

防治措施:

1、冷、熱水(軟)管連線前,應認真核對冷、熱水供水口和水龍頭進水口,一般用紅色表示熱水,藍色表示冷水,避免接反;

2、根據給排水規範要求冷、熱水管垂直平行安裝時熱水管應在冷水管左側。上下平行安裝時熱水管應在冷水管上方。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

支、吊架下料、螺栓孔邊緣不整齊,存在熔渣或毛刺。

防治措施:

1、使用機械切割、鑽孔替代火焰切割、割孔;

2、下料、鑽孔邊角用角向磨光機打磨平整。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

支、吊架焊接,焊縫咬邊、燒穿等。

防治措施:

1、由合格焊工進行支架焊接;

2、合理選擇焊材、焊接電流、電壓等引數;

3、焊縫長度、高度應符合設計要求,並及時進行外觀質量檢查;

4、及時清理飛濺物、藥皮等。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

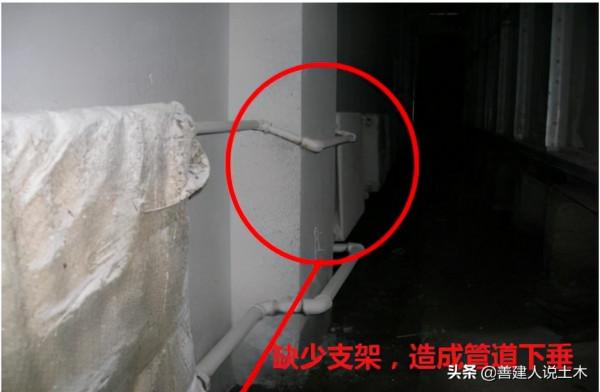

管道支(吊)架安裝間距過大或缺失,造成管道區域性“下垂”。

防治措施:

1、按設計要求間距設定支(吊)架;

2、管道閥門及附件安裝位置應增設支架。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

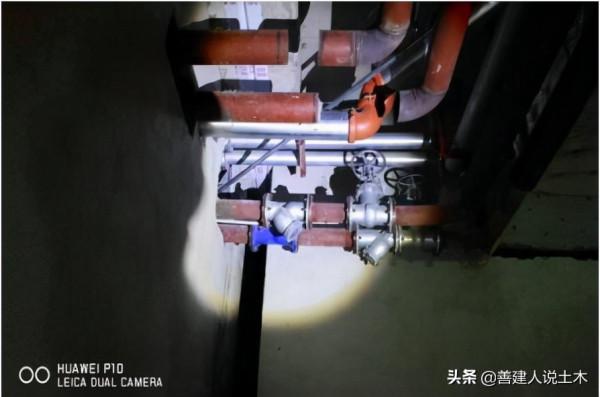

管道支吊架安裝不牢,偏斜,扭曲、標高誤差過大,支架形式及安裝方位不統一等。

防治措施:

1、按設計規定的位置和方法進行各類支(吊)架安裝固定,使每個支(吊)架均勻受力,避免出現個別支(吊)架過載承重;

2、無熱位移的管道吊架應垂直於管道安裝,有熱位移的管道吊架應按設計或施工規範要求向管道熱位移相反方向傾斜安裝;

3、導向、滑動支架安裝位置應從支承面中心向位移反向偏移,偏移值為位移值的一半;

4、複核支架標高和方位。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

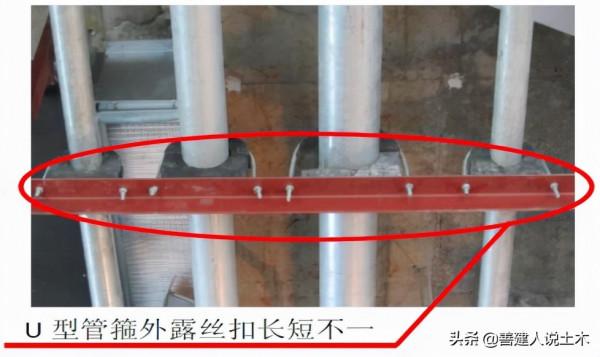

U 型管箍規格選用不當,外露絲扣長短不一。

防治措施:

1、按設計及管道規格選用合適的U型管箍;

2、加強進場材料的檢查;

3、外露絲擷取一致長度。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

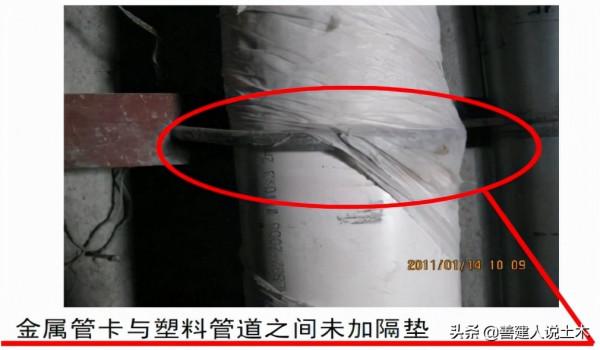

不同材質的支架、管箍與管道之間未按施工規範要求加非金屬隔墊或襯套。

防治措施:

1、碳鋼支架、管箍與不鏽鋼管道之間應加非金屬隔墊或襯套;

2、塑膠管、複合管採用金屬支架時,應在管道與支架之間加非金屬墊或套管。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

管道臨時綁紮,代替支架,未及時更換。

防治措施:

1、管道上綁紮的臨時支架應在管道系統試壓前拆除,更換。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

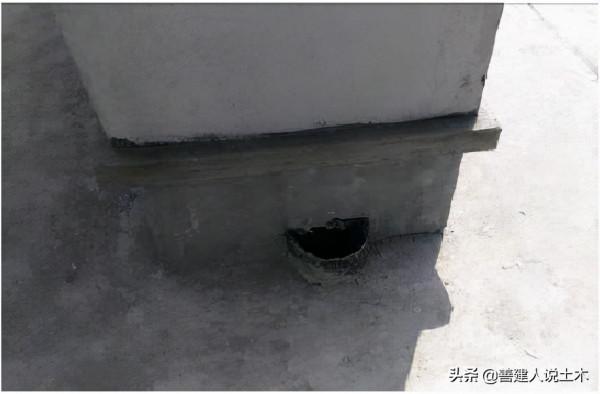

屋面支架螺栓直接打在防水層上。

防治措施:

1、管道支架螺栓需在防水施工前完成,屋面防水施工後不得隨意開孔、打螺栓。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

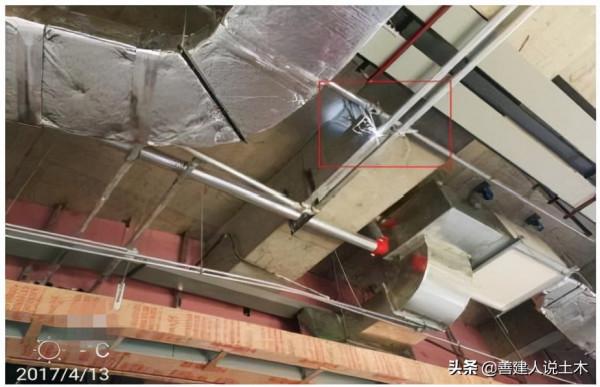

問題描述:管道穿越伸縮縫未採取補償措施。

防治措施:

1、管道不宜穿越伸縮縫等,如必須穿越應設定補償措施。

機電管道及配件的製作、安裝質量通病與防治措施

問題描述:

機電管線施工未預埋穿梁套管,造成管道距離頂部距離過大,影響業主使用空間。

防治措施:

1、商鋪內管線應進行管線綜合,合理最佳化空間;

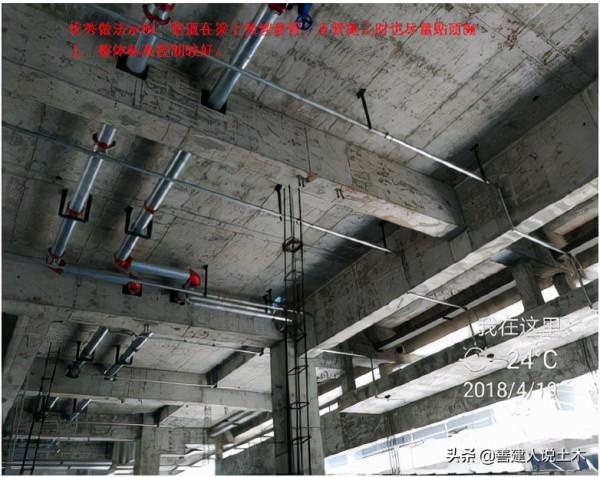

2、管線在條件允許的情況下,應選擇穿梁預埋套管,優秀做法示例如右圖。

機電管道及配件的製作、安裝質量通病與防治措施

機電管道及配件的製作、安裝質量通病與防治措施
