常用的鑄鐵排水管材為無承口W型、法蘭機械式A型、(雙)法蘭機械式B型等三種,其各自的安裝連線步驟、要領及注意事項分別介紹如下。
1、無承口W型(卡箍式)連線步驟、注意事項
W型(卡箍式)鑄鐵排水管材採用不鏽鋼卡箍連線,現場施工、安裝時,根據設計要求和現場實際,按照需要擷取直管長度,切割後端面與直管軸線垂直,偏差小於2°,斷口齊整、光滑、無毛刺、臺階、裂縫。

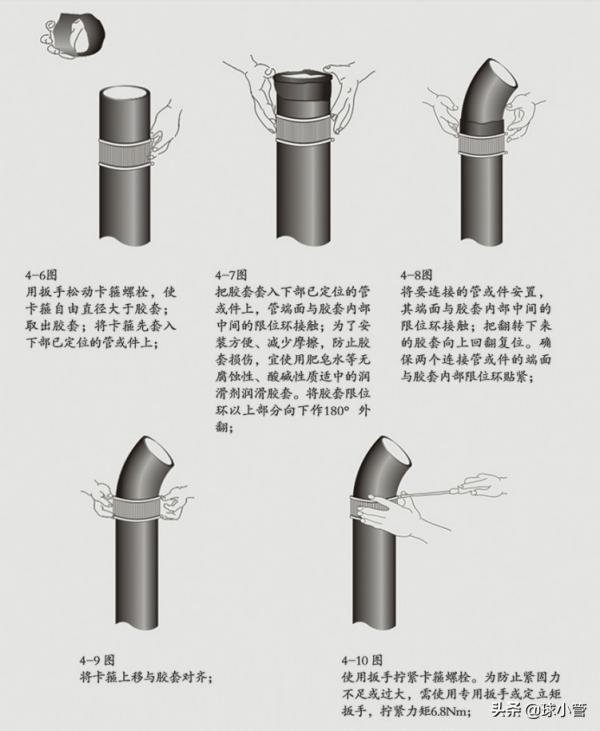

連線步驟:
2、法蘭機械式A型連線步驟、注意事項
法蘭機械式A型鑄鐵排水管材採用密封橡膠圈、法蘭壓蓋、螺栓連線,現場施工、安裝時,要求插口指向水流方向。根據設計要求和現場實際,按照需要擷取直管長度,切割後端面與直管軸線垂直,偏差小於2°,斷口齊整、光滑、無毛刺、臺階、裂縫。
連線步驟:
3、(雙)法蘭機械式B型連線步驟、注意事項
(雙)法蘭機械式B型鑄鐵排水管材採用W型直管、雙法蘭管件、2套密封橡膠圈、2套法蘭壓蓋、螺栓連線。現場施工、安裝時,根據設計要求和現場實際,按照需要擷取直管長度,切割後端面與直管軸線垂直。偏差小於2°,斷口齊整、光滑、無毛刺、臺階、裂縫。
連線步驟:
注:圖文來源於網路
