拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

大家好,今天拆的是大金E-MAX小鑫系列 1.5匹新二級,小鑫是大金網銷專供機型,在同能效等級中價格最低,實體店不允許銷售也沒有樣機。從引數配置看,小鑫和E-MAX 5 J和E-MAX 5 M是一樣的,但內機樣子有所不同。

今天的拆機文章,會和E-MAX 5 J新三級對比,看下大金新二級和新三級配置有什麼區別。

下文簡稱小鑫新二級和J新三級。

外機

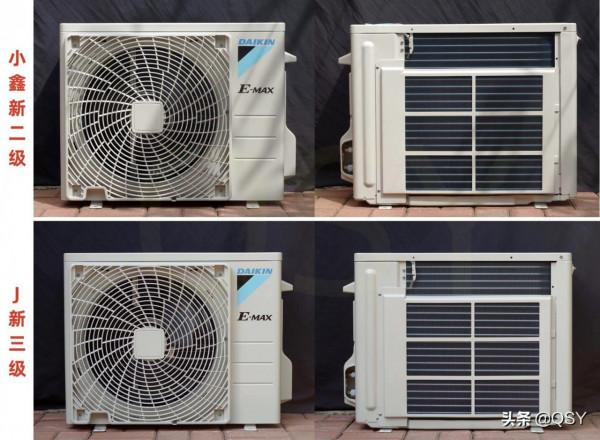

上圖是小鑫新二級,下圖是J新三級

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,外機

外機尺寸:括號外是帶閥門、括號內是不帶閥門的寬度

  • 小鑫新二級:740(675)×550×337mm
  • J新三級:740(675)×550×337mm

兩款空調外機樣子和尺寸是完全一樣的,圖片中看到的細微不同是拍照時產生的色差。

大金空調外機尺寸比別的品牌要小一些,其實高度和厚度和別的品牌差不多,主要是偏窄,大部分1.5匹空調外機寬度是870(800),相比之下大金要窄了120~130mm。縮小尺寸好處就是可以滿足小空間室外機位的安裝需求,這需要很強的研發實力。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,外機側面

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

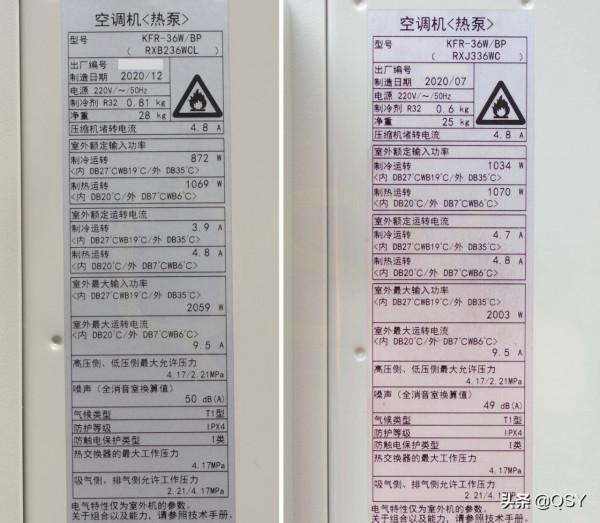

大金1.5匹小鑫系列新二級和J系列新三級,外機引數

外機型號

  • 小鑫新二級:RXB236WCL
  • J新三級:RXJ336WC

製冷劑和外機重量

  • 小鑫新二級:R32/810g,外機重量28kg
  • J新三級:R32/600g,外機重量25kg

小鑫新二級外機重量也比J新三級重了3kg,製冷劑充注量比J新三級多,也要比很多國產新一級多一些。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,拆開上蓋

  • 小鑫新二級:豎置電控板,2.6排冷凝器
  • J新三級:豎置電控板,1.6排冷凝器

都是豎置電控板,新二級比新三級多了一排冷凝器,多出來的0.6排銅管都設計在背面外部,並帶有防護網。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,正面和背面拆解圖

拆卸掉背面的防護網之後,可以明顯的看到多出來的0.6排銅管。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,銅管數量

  • 小鑫新二級:正面兩排24組共48根銅管,背面0.6排8組共16根銅管
  • J新三級:正面單排12組共24根銅管,背面0.6排8組共16根銅管

新二級比新三級多一排共24根銅管,這也說明了為什麼新二級的外機重量比新三級重3kg。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,帶翅片部分銅管長度

  • 小鑫新二級:整排帶翅片部分銅管長度約68cm,0.6排帶翅片部分銅管長度約43cm
  • J新三級:整排帶翅片部分銅管長度約69cm,0.6排帶翅片部分銅管長度約43cm

考慮測量誤差,整排部分的銅管長度都可以看做是69cm。

銅管總長:

  • 小鑫新二級:48根×69cm+16根×43cm,銅管總長約40米
  • J新三級:24根×69cm+16根×43cm,銅管總長約23.4米

小鑫新二級的銅管總長和國產新一級差不多。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,銅管外徑

  • 小鑫新二級:整排的銅管外徑7.2mm,0.6排銅管外徑是7.0mm
  • J新三級:整排的銅管外徑7.0mm,0.6排銅管外徑是7.2mm

考慮測量誤差,銅管外徑都可以看做是7mm。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

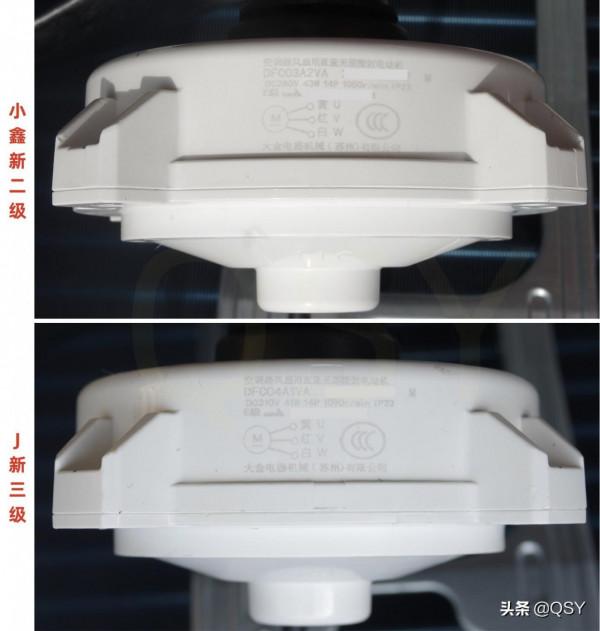

大金1.5匹小鑫系列新二級和J系列新三級,外機風扇電機

  • 小鑫新二級:大金電器43w 14P無刷直流電機
  • J新三級:大金電器41w 14P無刷直流電機

小鑫新二級的電機功率大一些。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,外機風扇

兩款空調外機風扇直徑都是400mm,鷗翼形狀風葉,能降低執行噪聲和減少低頻共振,風扇也都做過動平衡。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

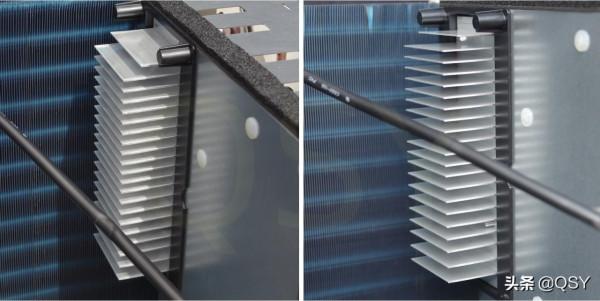

大金1.5匹小鑫系列新二級和J系列新三級,散熱片,面積大小一樣

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,壓縮機

  • 小鑫新二級:大金1YC25PXD擺動式壓縮機,排量為9.2cc
  • J新三級:大金1YC25NXD擺動式壓縮機,排量為9.2cc

我沒找到大金壓縮機手冊,從網上查到的資料來說,型號中1YC25中的25,應該是2500w冷量,大金壓縮機採用ARI工況50Hz轉數測試,以此推斷壓縮機排量應該在9~10cc之間。

我還查到格力謙者R410a時代的老變頻空調,格力謙者不同型號機型,是四款壓縮機混用,分別是:大金1YC25、三菱電機SNB092、松下5RS092、凌達QXA-A104zC190A。

因為三菱電機和松下都是9.2cc排量壓縮機,大金能與其混用,我推斷大金1YC25也應當是9.2cc排量,效能水準與三菱電機、松下相當。

這兩款空調壓縮機的效能應該差不多,或許能效上有些差別。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,電子膨脹閥

兩款空調使用的都是不二工機電子膨脹閥。

不二工機和鷺宮,是電子膨脹閥的兩大日本品牌,在售價上,這兩個品牌要比國產的三花和盾安貴一些。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

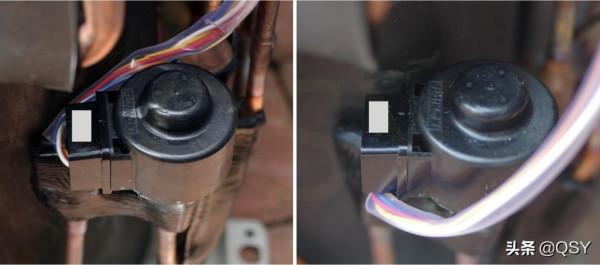

大金1.5匹小鑫系列新二級和J系列新三級,四通閥

兩款空調使用的都是盾安四通閥。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,外機電路圖

總體來看,大金小鑫新二級和J新三級外機都是緊湊設計,使用同排量的大金自家壓縮機,不二工機電子膨脹閥,以上部件都是行業頂級水準。

兩款空調外機最大的不同,就是小鑫新二級比J新三級多了一排冷凝器,製冷劑充注量也更多一些。如果說J系列的外機就是新三級的常規水平,那麼小鑫系列雖然是新二級,但外機配置完全可以當做是新一級。

內機

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,內機

內機尺寸(寬高深)

  • 小鑫新二級:901×287×227mm
  • J新三級:770×285×223mm

小鑫新二級的內機尺寸明顯更大一些,J新三級內機尺寸是比較小的。

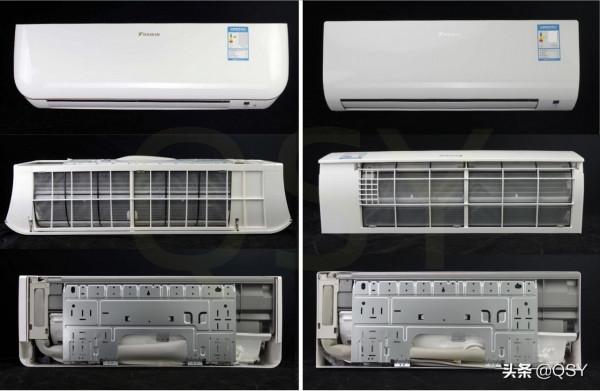

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

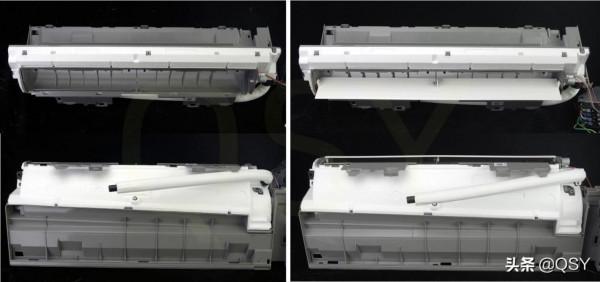

大金1.5匹小鑫系列新二級和J系列新三級,內機出風口和接水盤背面都有泡沫框架,都是一樣的

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,接水盤左右兩側也都有泡沫

兩款空調都使用泡沫框架,主要塑膠部件之間都使用泡沫隔開,泡沫能隔音,有效避免熱脹冷縮時,塑膠部件的變形和拉扯,那種突然來一下噼裡啪啦的聲響。泡沫又能隔溫,避免空調內機產生冷凝滴水,一般冷凝水都是部件隔溫不好產生的。

內機配置

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,內機引數

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

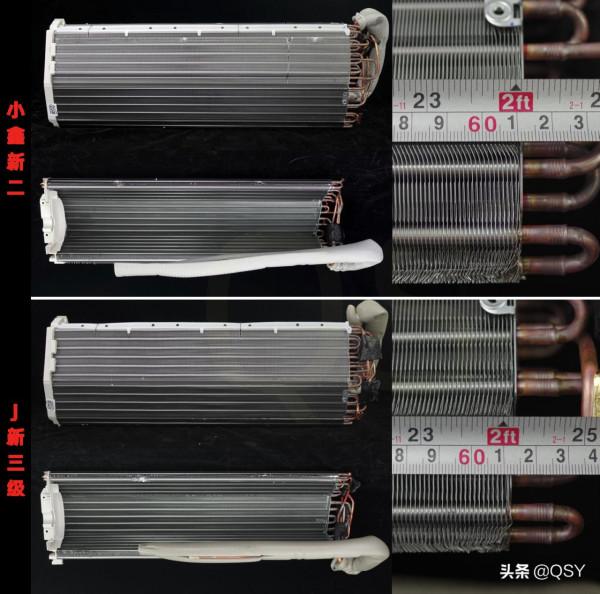

大金1.5匹小鑫系列新二級和J系列新三級,內機蒸發器正面和背面,以及帶翅片部分銅管長度

  • 小鑫新二級:帶翅片部分銅管長度約61cm
  • J新三級:帶翅片部分銅管長度約61cm

雖然小鑫的內機更寬,但這兩款蒸發器都是同樣長度。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

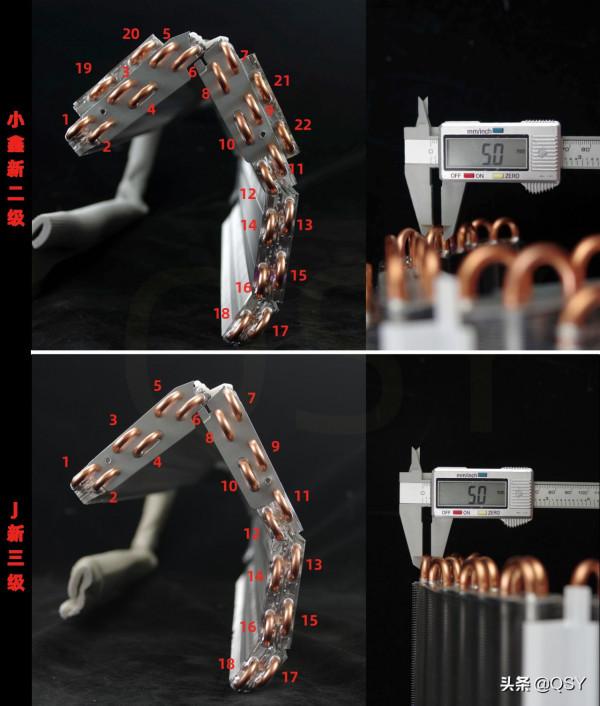

大金1.5匹小鑫系列新二級和J系列新三級,蒸發器和銅管外徑

  • 小鑫新二級:22組5mm細銅管
  • J新三級:18組5mm細銅管

新二級內機蒸發器要比新三級多了4組共8根銅管,別的品牌1.5匹新一級空調,內機蒸發器多是15組或16組7mm銅管。

在我拆過的空調中,目前只發現大金和富士通是5mm高密細管,對焊接工藝要求更高,單位面積下熱交換能力更強,多使用在高階空調室內機上。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,內機貫流風扇

  • 小鑫新二級:長約60cm,φ105mm,有做過動平衡
  • J新三級:長約60cm,φ105mm,有做過動平衡

這兩款空調,使用的是同款風輪。

大金這兩款空調都是φ105mm(φ是直徑)大直徑風輪,通常國產空調風輪直徑尺寸在90~98mm,直徑是比較大的。同時貫流風扇是鋸齒結構,這種設計可降低風噪,還能避免小風量時的低頻共振。

鋸齒風輪的缺點,是會減少迴圈風量,降低空調能效,需要搭配大口徑風輪和功率比較大的電機,簡單理解就是用能效換更靜音。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

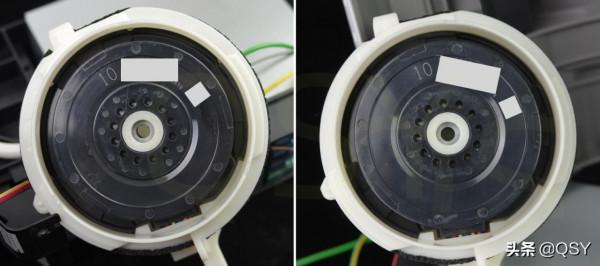

大金1.5匹小鑫系列新二級和J系列新三級,內機風扇電機

這兩款空調,使用的是同款電機,都是大金自家的“ODM磁懸浮式外轉子電機”,遺憾的是電機上依然沒引數,不知道電機功率。

外轉子電機需要零部件更多,體積更小,輸出力矩和功率比較大,運轉也更為靜音。目前各類風機都有發展使用外轉子電機的趨勢。

有意思的是我在安裝風輪時,把風輪對準電機介面內,就會自動吸入,感覺類似汽車的電吸門。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,內機導風板

  • 小鑫新二級:長約60cm,寬約8cm,厚度約3.9mm
  • J新三級:長約60cm,寬約7cm,厚度約3.5mm

導風板尺寸相差並不大,基本是一樣的。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,都只有一個步進電機

這兩款空調都只有一個型號相同的步進電機,控制導風板上下掃風,這兩款空調都不支援左右掃風。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

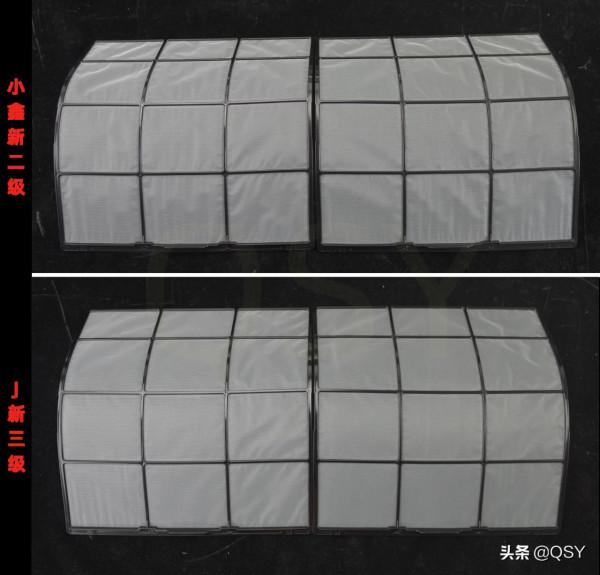

大金1.5匹小鑫系列新二級和J系列新三級,內機過濾網,左右共兩片,濾網密度高

這兩款空調濾網是一樣的。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機


大金1.5匹小鑫系列新二級和J系列新三級,遙控器也是一樣的

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

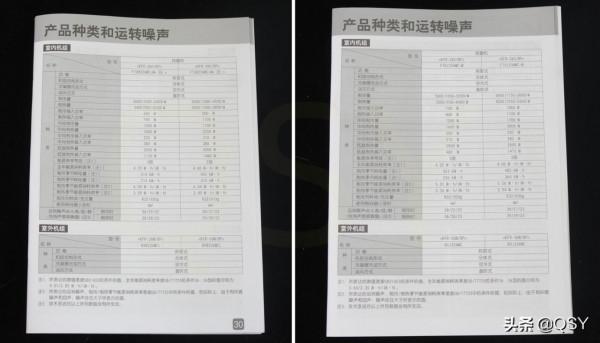

大金1.5匹小鑫系列新二級和J系列新三級,說明書引數頁

配置總結和個人看法

  •   壓縮機:大金1YC25PXD擺動式壓縮機,排量為9.2cc
  •   製冷劑:R32/810g
  • 外機換熱器:2排×12組共48根0.69米銅管+8組16根0.43米銅管,總長度約40米
  • 外風扇電機:43w大金直流電機,φ400mm風葉
  • 外機寬高深:740(675)×550×337mm
  •  外機重量:28kg
  • 電子膨脹閥:不二工機
  • 內機寬高深:901×287×227mm
  •  內機重量:10kg
  • 內機換熱器:22組共44根5mm銅管
  • 內風扇電機:大金外轉子電機+φ105×600mm風輪
  •  迴圈風量:650m³/h
  • 連線管長度:4米
  •  售後政策:整機質保3年

外機:經過拆機確認,大金E-MAX小鑫系列新二級,使用大金自己的擺動式壓縮機,不二工機電子膨脹閥,2.6排冷凝器(比大金E-MAX 5 J系列新三級多了1排)。製冷劑充注量比新三級更多,電機功率也大了一點。總體來說,大金E-MAX小鑫新二級的外機配置,要比大部分國產新一級還要好。

內機:大金E-MAX小鑫系列新二級,內機和大金E-MAX 5 J系列新三級相差不大,部件之間都使用泡沫框架,φ105mm大口徑鋸齒貫流風扇,搭配大金自家ODM外轉子電機。最大的區別,小鑫因為是新二級能效,內機蒸發器比J系列新三級增加了8根銅管。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

雖然小鑫的內機尺寸是901mm,比J系列770mm,要寬131mm,可內機配置基本是一樣的,小鑫內機就是左右兩邊外殼大了一些,我更喜歡J系列的小尺寸設計。

透過這次拆機和已有資料驗證,確定大金空調,同能效等級的小鑫系列和E-MAX 5 J和E-MAX 5 M,內外機配置都相同,只有細微的功能差別。小鑫系列作為電商專供機型,內機多了藍芽遙控,注意是隻支援藍芽不支援WiFi。

拆大金空調小鑫1.5匹新二級 2.6排外機22組加密細管內機

大金空調,無論是小鑫新二級還是J系列新三級,外機和內機配置都不低,內機的消音處理的更好。從功能配置和價格來說,都比同價位三菱電機要好些。

小鑫的不足,是不支援康達氣流,如果追求康達氣流推薦大金E-Max 7,或者E-Max 8,E7和E8配置相同,E8多了溫溼雙控功能,體現在內機多了一個溼度感測器,電控板和E7型號也不一樣,價格E7和E8差別不大。大金新二級E-Max 8,也是大金線下銷量最大的掛機。
