在加熱裝置中，溫控儀是常用恆溫控制電器元件。

XMTG-7411溫度控制儀

PV為測量顯示值，SV為設定顯示值，SET為設定模式鍵，方向鍵為溫度值、引數值調節鍵。

在正常狀態下，按一下SET鍵，SV數值閃爍，可以對SV設定溫度進行調節，設定需要的溫度。按住SET鍵三秒左右可以進入溫控儀引數模式進行設定。

當溫控儀PV測量溫度值，與實際測量溫度有誤差時，可以在溫控儀引數模式下進行溫度補償設定。

以XMTG-7411溫控儀為例，可以常按SET鍵，進入引數設定，在引數設定模式找到顯示符為5C，對5C模式下數值進行正、負調節，可以對PV測溫值的修改，來達到測溫的準確性。

溫控儀的接線

在溫控儀的側邊標識溫控儀接線端子的功能。

XMTG-7411溫控儀端子功能

1、2接線端子為輸入100-240V交流電壓，110V、220V都可以。

3、4、5端子為輸出接線端子，3為公共端，3、4為常開觸點，3、5為常閉觸點。這與家用的牆壁開關的L、L1、L2關係很像。在日常使用中3、4常開觸點的使用率比較高，在PV測量溫度未達到SV設定溫度時，3、4常開觸點閉合，3、5常閉觸點斷開，溫控儀表OUT指示燈亮表示加熱狀態。

當測量溫度達到設定溫度時，常開、常閉觸點復位。

6、7為報警接線端子，6、7為常開觸點，當測量溫度PV超過設定溫度SV時，6、7常開觸點閉合。可以接一些指示燈作為超溫警告，可以選擇不接。

8、9、10接線端子為溫度感測器接線端子。根據溫控儀是什麼型別的選擇相應的熱電偶、熱電阻。K型熱電偶為兩線，接9、10接線端子，紅色線接+級,藍色線接負極。PT100熱電阻為三線接8、9、10接線端子，紅色線接8號端子，兩根藍色線接9、10號端子。

XMTG-7411溫控儀接線圖

溫控儀輸出端子3、4為閘流體輸出,輸出最大電流為5A，不可以直接接入加熱管，只可以控制接觸器、固態繼電器。由接觸器、固態繼電器來通斷加熱管。

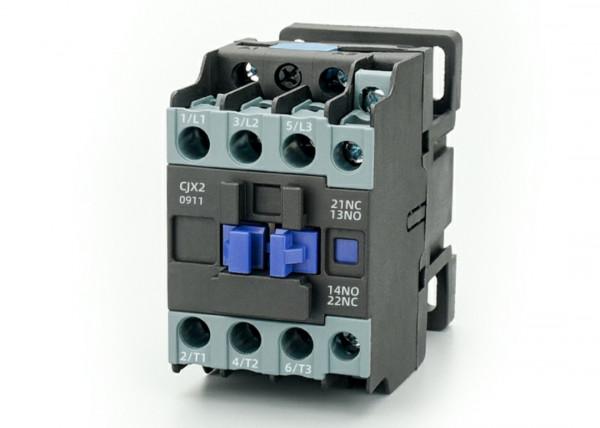

接觸器

固態繼電器

使用接觸器、固態繼電器應考慮線圈電壓，根據線圈電壓不同，溫控儀3接線端子應相應的電源進線，4為輸出線。

溫控儀與溫度感測器

溫度感測器分為熱電偶與熱電阻。

熱電偶分為K、J、E、N。熱電阻分為PT100、cu50。根據溫控儀的型號選擇相應的熱電偶、熱電阻，選擇相應的測量範圍。

左為K型熱電偶，右為PT100熱電阻。

溫控儀的型號有很多，根據不同需要選擇不同的溫控儀。
