原理：

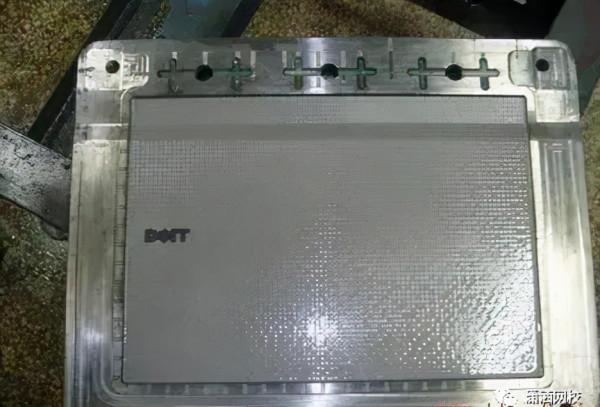

本工藝採用抗蝕轉印油墨，在貼花紙上絲網印製裝飾紋，用貼膜法把裝飾紋油墨轉印到模具上，經乾燥修整後，進行化學腐蝕，便在模具上製得凹凸型裝飾紋。工藝流程：底圖製作→照相製版→制絲網版→油墨調配→貼花紙印裝飾紋→油墨乾燥→模具前處理→貼花轉印→乾燥→修整→腐蝕→檢驗→清理、防鏽。
裝飾紋模具的工序
1、底圖製作
裝飾紋底圖除電腦或手工繪製外，多數選用塑膠樣件和人造革上的裝飾紋。塑膠樣件應選取花紋清晰、均勻、平整的表面，先噴一層黑色自乾漆，晾乾後，用200目以上的白粉(碳酸鈣)塗抹，填平紋路，再輕輕抹去突出面的白粉，使其露出黑色，直至版面花紋清晰，黑白分明，底圖便告完成。如選用人造革裝飾紋，可將人造革攤平釘緊在木板上，按上述要求同樣加工，最好選用黑色人造革，可省去噴漆。
2、照相製版
採用CR或SO軟片，1：1對底圖進行拍攝。照相底片大小以100mm×200mm左右為宜，便於制絲網版和貼花轉印。
3、制絲網版
用200～300目黃色滌綸絲絹，0.02mm厚的藍色感光膜，鋁質框架和照相底片，按製造印刷線路絲網版的方法制造。
4、油墨調配
選取優質固體瀝青500g，裝入清潔無鏽鐵罐，加煤油300ml，放在可調溫電爐上熬煉1～2h，控制微沸狀態，適當攪拌，煉至適合絲網印刷的稠度，以冷卻至室溫為軟凍狀，表面又不結皮不起皺為佳，此為瀝青油墨。瀝青油墨和2711—4油墨(天津油墨廠產品)，按重量比1：1混合，再加入牡丹牌No78燥油，用量為混合油墨重量的2%～5%，用油墨刀調勻，便製得抗蝕轉印油墨。
5、貼花紙印裝飾紋
用WPS400型絲網印刷機，裝上絲網版，橡膠刮板放上適量抗蝕轉印油墨，先用廢藍圖紙反面試印，用力要均勻，輕重要適度，不要回墨，直至印出均勻清晰的裝飾紋，再用貼花紙印製。貼花紙印前應裁成適當大小，用乾淨橡皮刮板刮平。印製過程中如發生油墨堵塞網孔，圖紋不清晰，說明油墨過幹，可加適量煤油調稀；如果印製的裝飾紋易模糊，說明油墨中煤油過量，可將油墨放在玻璃板上，用油墨刀反覆調合，揮發部份煤油再印製。
6、油墨乾燥
將印好的貼花紙放入烘箱網格上，油墨面朝上，均勻攤開，不得重疊，控溫40～45℃，烘至油墨半乾狀取出，即輕摸貼花紙上油墨不粘手，稍加壓力便粘手，一般約烘10～15min。油墨烘得過幹，轉印時與模具不粘或結合力差；油墨過潮，轉印易模糊。7、模具前處理
此工序應在貼花紙印裝飾紋前做好。模具做裝飾紋表面粗糙度應達到以上，不應有砂孔、劃傷，以保證裝飾紋完整、清晰、一致。未達到要求，應補充研磨。用回絲沾汽油擦洗模具型腔及四周，使表面清潔。不做裝飾紋表面用硝基漆、過氯乙烯漆保護，刷塗二至三遍，孔、槽可用橡皮塞、橡皮泥、封箱帶保護。待漆膜乾透，做裝飾紋表面用氧化鎂水漿除油、清洗，直至表面能被水完全潤溼。然後，用海綿將水吸乾，電吹風吹乾。
8、貼花轉印
根據模具型腔特點，將貼花紙剪成便於貼上的形狀，輕輕揭下印有裝飾紋的一層薄紙，油墨面向模具，細心貼上，要求平整服貼不起皺，平面用橡皮刮板刮一下，曲面用脫脂棉花揉成團，垂直用力壓紙基，使貼花紙上油墨轉印到模具上。轉印完後，用海綿沾少量水將貼花紙潤溼，再輕輕揭下紙基，用海綿或吸水紙吸乾模具上的水。
9、乾燥
轉印到模具上的油墨，夏天可自然乾燥，冬天需用紅外線燈烘乾，要求表、裡乾透。
10、修整
貼花轉印相互交接處及有缺陷的裝飾紋，用0號或1號描筆蘸取轉印油墨修補，補後用紅外線燈烘乾，再用筆式修版刀修整多餘油墨，直至裝飾紋均勻清晰，銜接自然。
11、腐蝕
(1) 腐蝕液的配方
三氯化鐵 450～560g/L
鹽酸 5～10ml/L
煤油 10～15滴/槽
腐蝕液婆美度控制36～40°Be。(2) 腐蝕前準備
模具腐蝕前，做裝飾紋處應用氧化鎂水漿除油、清洗，再用水槍噴射自來水1min，以檢查油墨與模具結合是否牢固。然後用羊毛排筆蘸腐蝕液刷一遍，無油墨處應呈均勻灰色，完全被水潤溼，以保證腐蝕均勻。在上述操作過程中，如有油墨脫落，應立即停止腐蝕，推倒重來，重新貼花轉印。在正常操作情況下，油墨與模具結合是非常牢的，發生脫落原因是操作不當，如貼花轉印時，模具潮溼不幹，或貼花轉印紙上油墨烘得過幹，或貼花轉印後沒有進行刮壓，操作時應留心注意。
(3) 腐蝕
確認模具可以腐蝕後，型腔四周用雙面不乾膠紙和聚氯乙烯塑膠布貼圍三層，形成腐蝕保護圍裙，比模具長出400～600mm。腐蝕機採用噴嘴式球形噴頭，半個球體均布19個噴嘴，可均勻立體噴射。用電動葫蘆吊掛模具，型腔朝下，噴頭朝上並處於保護圍裙中心，兩人扶住模具緩慢旋轉，開動腐蝕機，用秒錶計時，腐蝕7～10min，夏天取下限，冬天取上限。對裝飾紋腐蝕深度有具體要求的模具，應用同種鋼材做裝飾紋腐蝕試樣，測出所需時間。
12、檢驗
將模具吊出，自來水迅速沖洗，用5～10倍放大鏡或橡皮泥壓印裝飾紋，檢查腐蝕深度。如腐蝕深度不夠，可吊回補充腐蝕。達到要求，立即出槽清理。
13、清理、防鏽
用自來水沖洗模具，洗淨殘餘三氯化鐵，拆除塑膠圍裙，用回絲擦乾表面，剝去封箱帶和過氯乙烯漆，硝基漆用香蕉水擦去，油墨用汽油擦除。清理完後用電吹風吹乾模具，再用回絲沾防鏽油塗抹模具表面。工藝特點
(1) 採用自配油墨，具有抗蝕性好、粘合力強、可自然乾燥、轉印效能好等優點；
(2) 採用自制球型腐蝕噴頭，腐蝕液能噴射成均勻半球面，適合複雜型腔腐蝕，加上型腔朝下，不會堆滯腐蝕液，能獲得腐蝕深度均勻、無※角、圖紋清晰、高質量的裝飾紋；(3) 工藝方法簡單，操作容易，適合大、中、小模具，不受幾何形狀限制；(4) 裝置簡單，材料消耗甚少，主要消耗貼花紙、轉印油墨、保護漆，成本低廉，經濟效益高。
