小米路由器 AX3000，是一款千兆 Wi-Fi 6路由器。外觀採用具有科技感的稜柱式設計，命名為“酷黑魔方”。外觀無天線設計，但是內建 4 路獨立訊號放大器以及 4 根隱藏天線。所以eWiseTech這次就要將它開啟，看看內部的四根隱藏天線了。

拆解步驟

小米AX3000路由器外觀不僅沒有天線，也看不到螺絲。拆解從底部的防滑墊開始，防滑墊為泡棉橡膠材料，透過透明雙面膠帶貼合固定，2顆十字螺絲呈對角狀固定。1張產品資訊標籤貼在底部中心。

機身外殼為ABS工程塑膠，透過卡扣方式固定前後殼，卡扣較為緊密，拆解時容易斷裂。前殼側邊用雙面膠貼合1根5.8GHz的PCB天線。

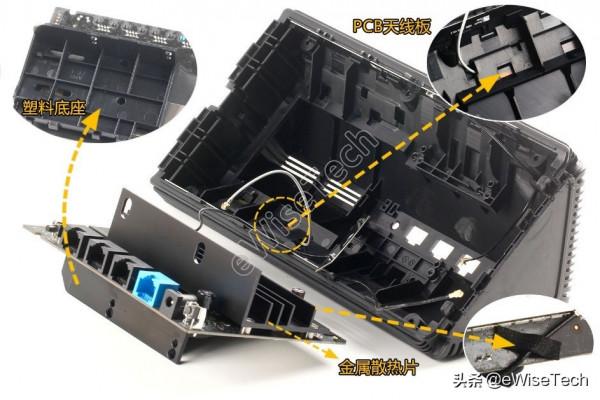

主機板呈垂直狀組裝在內支撐上，一面配有金屬散熱片，另一面為塑膠底座，兩面用螺絲相互貫穿固定。

內支撐上部兩側各有1塊用卡扣固定的2.4GHz PCB天線，從空隙中看見，在內支撐和後殼之間還有1塊PCB天線。天線呈2x2方式連線主機板正反面，4根RF同軸線中有1根用黑色泡棉膠固定在主機板上。

內支撐與後殼之間用螺絲+卡扣方式固定。可以看到2根2.4GHz PCB天線，表面有South Star標識。另一面用卡扣固定著第2根5.8GHz天線。

最後拆下主機板上散熱片和塑膠底座。主機板兩面都有雙層結構的金屬遮蔽罩，遮蔽罩內有固化導熱膠墊。

正面遮蔽罩與金屬散熱器之間有多塊固化導熱膠墊，左側貼有兩塊吸波材料。背面並沒有整合晶片。

ic資訊

在主機板上，可以看到小米AX3000路由器採用高通IPQ5000雙核處理器，該處理器主頻1GHz，整合256MB記憶體和2x2 MIMo Wi-Fi 6 2.4G，最大速率574Mbps。

還用了QORVO公司QPF4200和QPF4550各2顆組成4路獨立放大器。

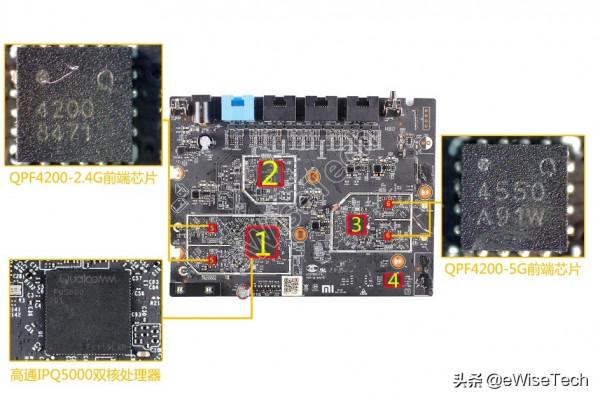

看看這些晶片在主機板上的具體位置，以及其他晶片吧：

1、Qualcomm-IPQ5000-雙核處理器整合256MB記憶體

2、Qualcomm-QCA8337-AL3C-交換機處理器

3、Qualcomm-QCN6102-5G Wi-Fi晶片

4、Gigadevice-GD5F1GQ5REYIG-128MB Flash晶片

5、QORVO-QPF4200-2.4G前端晶片

6、QORVO-QPF4550-5G前端晶片

總結資訊

小米路由器AX3000的拆解比較簡單，維修成本不高。整機採用ABS工程塑膠外殼，使用螺絲+卡扣方式組裝，不過卡扣比較緊密，拆解時易損壞。

主機板配有金屬散熱器和塑膠底座，配合多塊導熱膠墊輔助整機散熱，天線都為內建式PCB天線，減少使用空間的同時具有較為出色的訊號傳輸能力。（編：Judy）
