從曾經的28腳踏車到摩托車再到如今的新能源汽車，人們的代步工具在不斷升級。但不管怎麼變化，每過一段時間車胎都需要充氣，輪胎氣不足就上路很容易造成危險。而傳統的打氣筒不便攜帶，使用麻煩，已經很難適應現代社會需求。
為解決充氣難、慢等問題，Ninebot九號推出了一款電動極速充氣寶PJ32CQB，是一款充氣寶和充電寶二合一產品，支援胎壓自動檢測、智慧預設，一鍵充氣充滿即停，整個過程使用者無須看管，讓充氣這件事變得非常方便。
此外電池支援18W快充輸入，不僅蓄電快，還可當10000mAh充電寶給手機應急充電，還具有照明功能，十分實用。下面充電頭網就對這款產品進行詳細拆解，看看具體設計做工如何。
一、九號電動極速充氣寶外觀
包裝盒正面印有產品名稱、外觀圖和賣點。
背面左下角印有產品引數資訊。
側面印有產品應用場景，可給滑板車、腳踏車、摩托車、轎車輪胎充氣，也可為球類充氣。

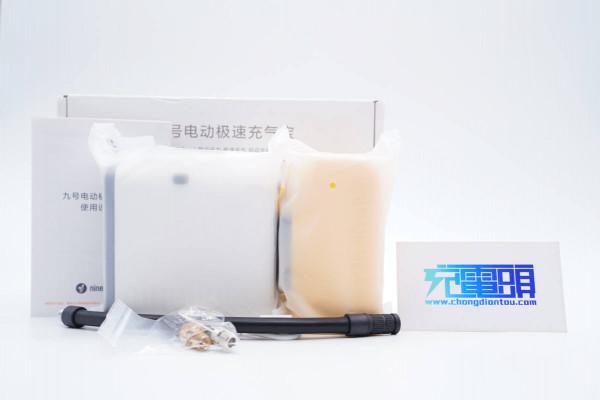

包裝內含充氣寶、充氣管配件以及使用說明書。

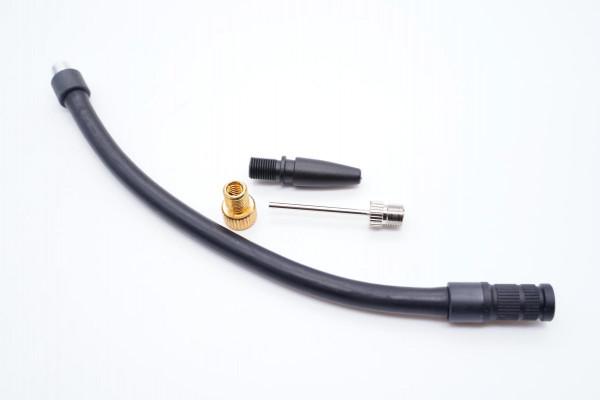

配件包括充氣軟管和氣針在內的三種充氣嘴。
附帶資料線是A to C線，線纜較短也是出於便攜設計。
Ninebot九號電動極速充氣寶由機身和電池兩部分組成，採用分體式設計，透過可靠穩固的插接卡扣連線。合體可作為電動充氣寶為輪胎打氣，分開電池等效於10000mAh充電寶，為手機等裝置應急充電，一機多用。
“

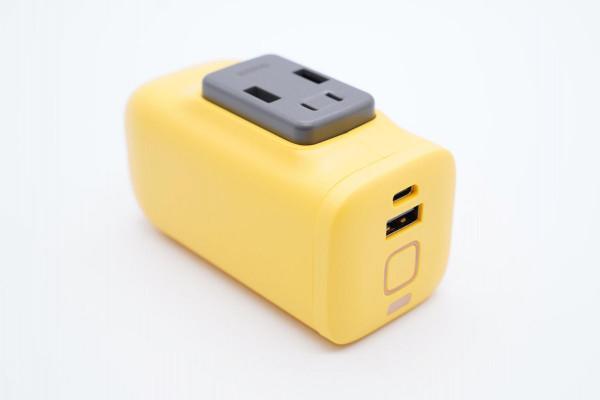

充電寶”主體外殼為黃色，連線部分外殼為黑色，整體表面磨砂處理，邊角過渡圓潤，風格十分簡約。
連線模組設有輸出插孔和卡扣槽，此外外殼上還有ninebot品牌logo。
機身一側設有更加明顯的ninebot品牌logo。

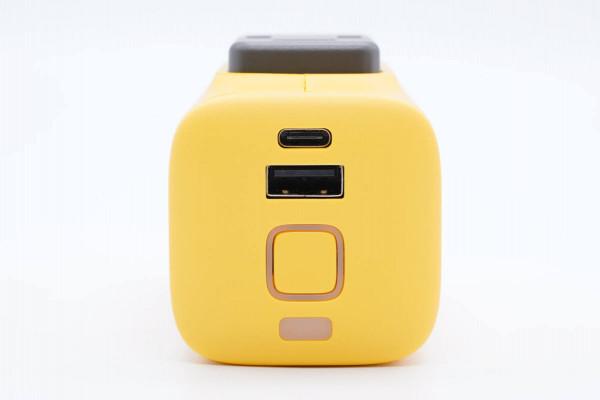

頂部配有1A1C輸出介面、電源鍵以及照明燈。
夜間行車換胎充氣不僅可以完全依靠這款產品，還能照明，實用性非常好。
底部設有防滑膠墊，外殼上印有產品引數資訊
品名：九號電動極速充氣寶
型號：PJ32CQB
輸入：9V2A、5V2A
輸出：5V2A
電池容量（能力）：2500mAh（36.5Wh）
製造商：納恩博（常州）科技有限公司
測得電池機身高度為97.01mm。
寬度為47.84mm。

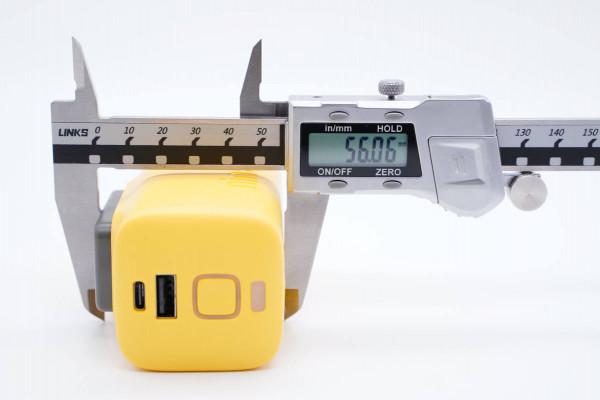

厚度為56.06mm。
重量約為258g。
使用ChargerLAB POWER-Z KT002測得USB-A口支援Samsung 5V2A和DCP協議。

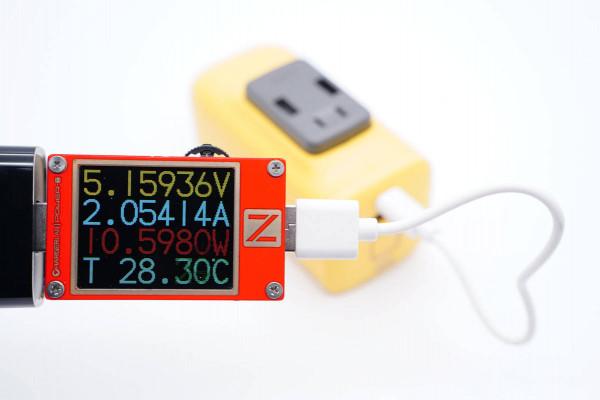

透過USB-C口給電池充電，測得輸入功率為5.16V 2.05A 10.6W。
充氣機身採用灰白色外殼，表面同樣磨砂處理，邊角過渡圓潤。
白色外殼上設有
ninebot品牌logo。

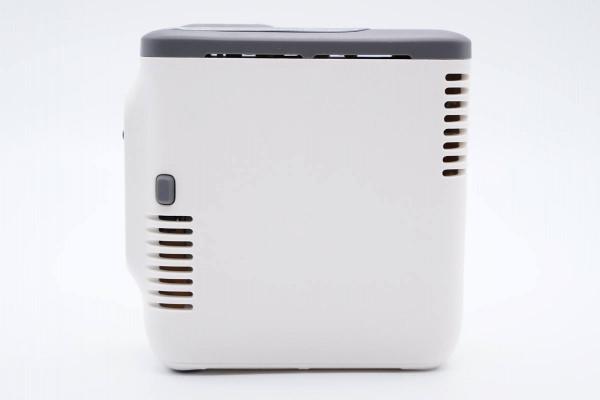

另一面兩側設有進氣孔。

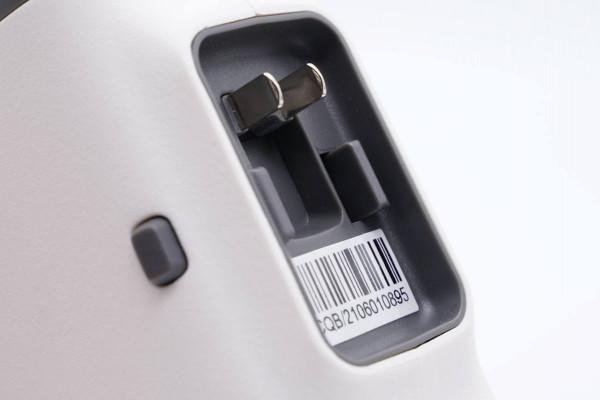

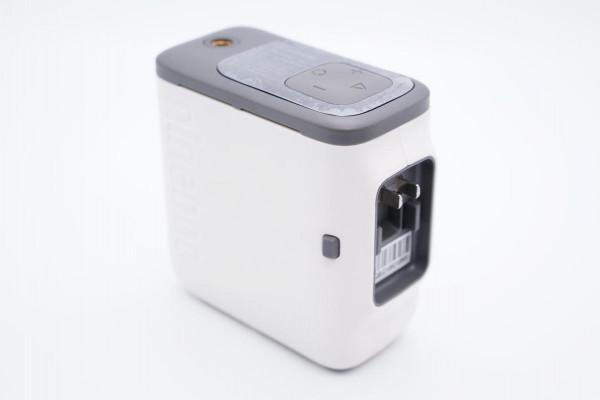

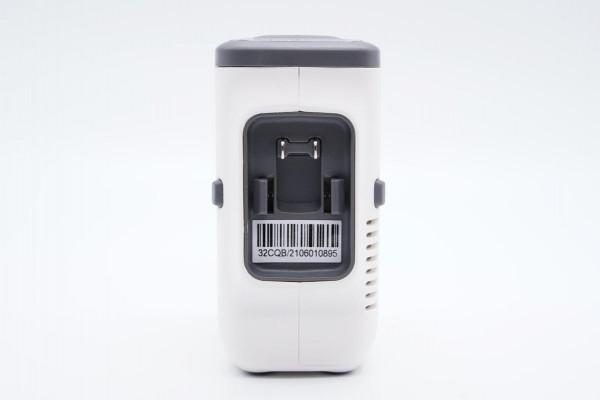

連線插槽內設有插腳和卡扣，透過按壓兩側灰色凸起按鍵可實現脫扣。
連線插腳特寫。

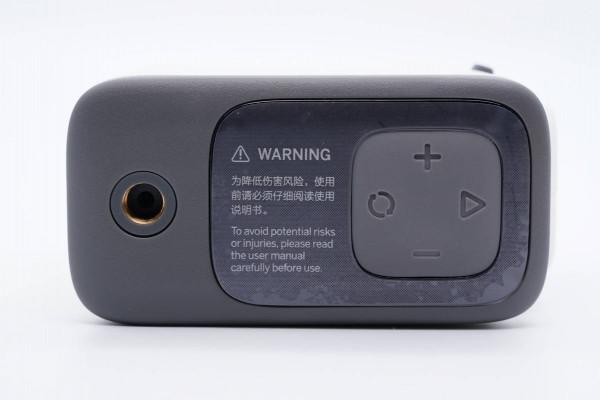

頂部設有出氣孔、顯示屏以及功能按鍵，顯示屏亮面保護板貼有防刮貼紙，並印有警示語。

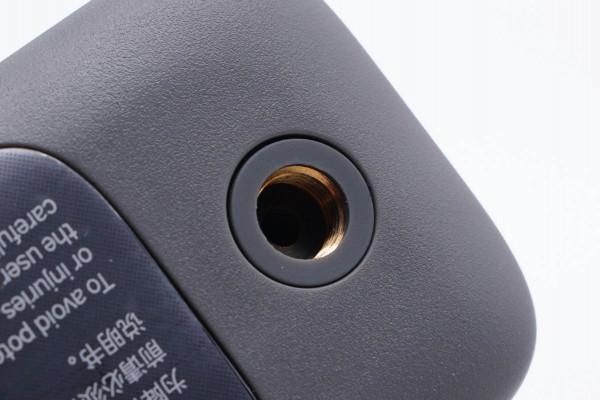

出氣孔特寫。
連線充氣軟管擰緊即可使用，方便又穩固。
底部也設有氣孔，四端設有防滑膠墊。
測得機身高度為95.79mm。
寬度為96.09mm。

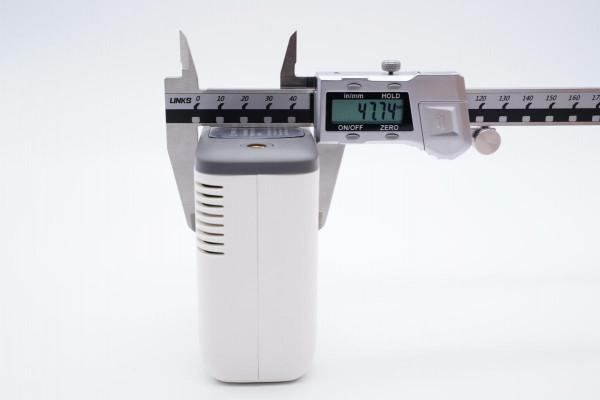

厚度為47.74mm。

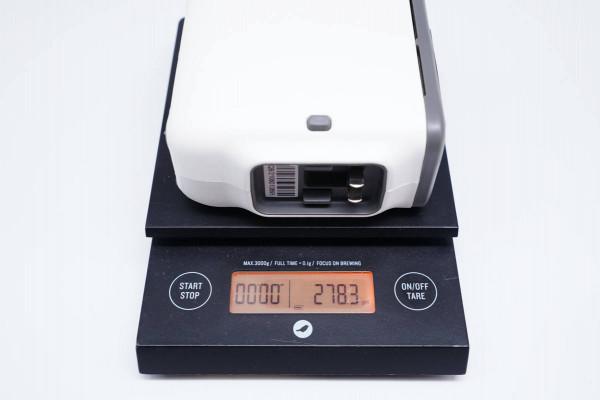

重量約為278g。
機身加電池總重量約為536g。
二、九號電動極速充氣寶拆解
將電池頂部外殼拆開，超聲波焊接封裝。
PCB板使用螺絲固定，連線導線注塑保護。

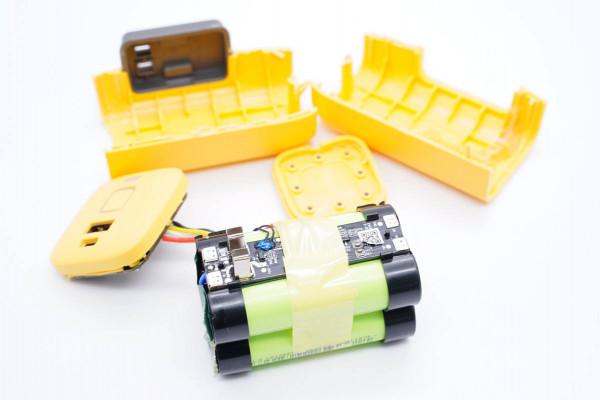

將主體外殼拆開取出電池組。

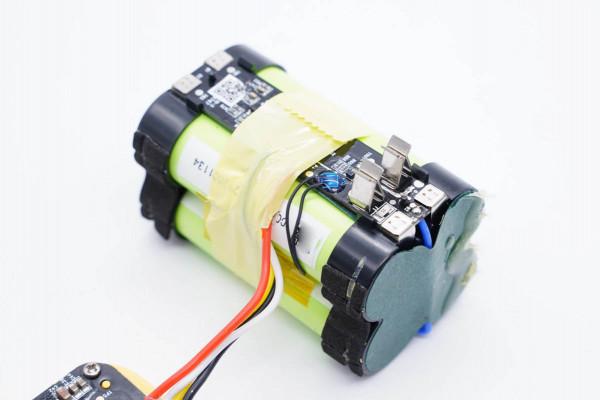

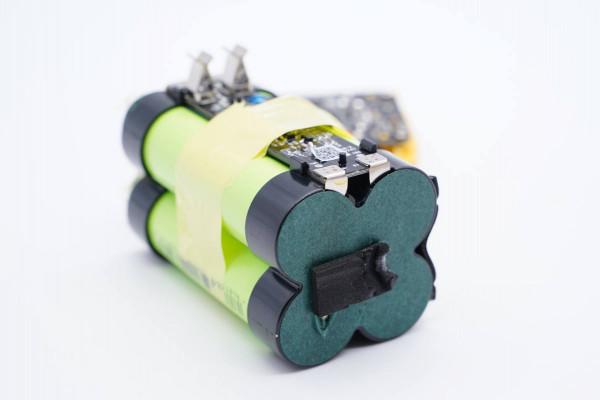

電池組兩端套有黑色塑膠殼固定，同時接有一塊PCB小板並纏繞膠帶固定，PCB上焊接用於連線充氣寶的插座，並採用一顆熱敏電阻進行溫度監控。
此外還貼有青稞絕緣紙以及泡棉進行保護。
電池組四顆鋰電池採用力神LR1865SK動力電芯，容量為2600mAh，額定電壓為3.7V，支援2C放電輸出。
電池為四串連線，保護板和電池組鎳片點焊連線，導線、熱敏電阻注塑加固，中間還有四顆鋰電保護管。
另一面有一顆鋰電保護晶片和電流取樣電阻，並塗有三防漆保護。
鋰電保護晶片採用賽微CW1353，支援4-5串電池保護，並且支援電池充電均衡功能，消除串聯電池組的電壓不平衡。
四顆絲印DC3903的保護管，兩串兩並。

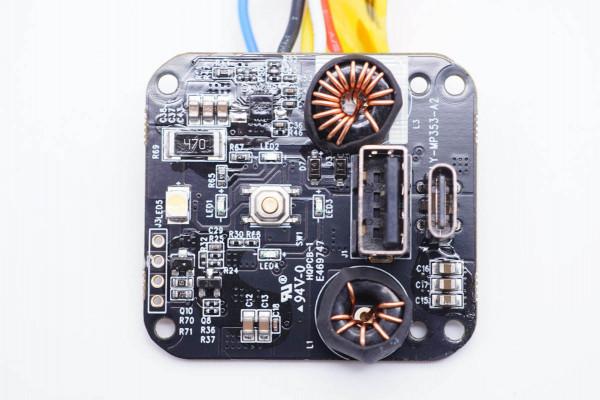

另一塊小板上設有一路升降壓電路和一路降壓電路，正面有降壓晶片、兩顆電感、USB母座等。
背面有升降壓控制器以及微控制器。
南芯SC8906同步升降壓控制器，用於電池充電。
升降壓電感特寫，配合南芯SC8906實現電池充電。
絲印6203A的穩壓管。
無絲印微控制器，用於LED燈、照明燈驅動。

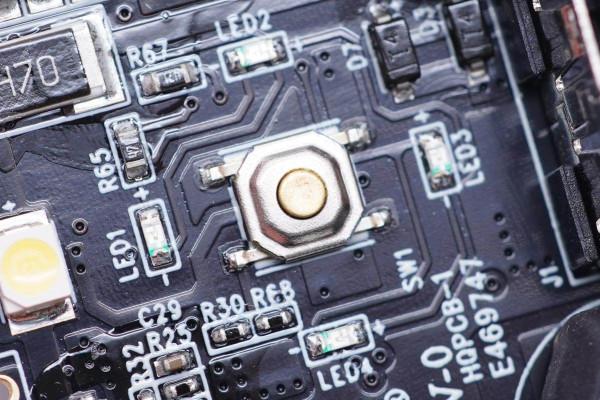

電源鍵特寫，周圍有四顆LED燈。
照明燈特寫。
A口和C口母座特寫，過孔焊接。
南芯SC8101同步降壓轉換器晶片，降壓為USB口供電。SC8101支援5V-32V寬範圍輸入電壓，透過設定分壓電阻器，將輸出電壓調節在固定的5.1伏或定製的電壓。
SC8101還提供高精度的輸出電流限制，當輸出達到設定電流極限時，變頻器進入恆流（CC）模式；總輸出功率可由一個電阻程式設計，便於恆功率控制，內建開關管可提供5V5A輸出。
南芯SC8101集成了45mΩ高邊NMOS和30mΩ低邊NMOS，實現了高效率。此外還提供了低端門驅動程式（LSD）來驅動外部NMOS，並與內建NMOS一起工作；採用可程式設計線損補償，可程式設計頻率設定，外部元件最少，可為使用者的不同應用實現最大功能；採用3x3x0.55mmQFN封裝，超薄超小可以放置在空間狹小的裝置內部。
充電頭網瞭解到，南芯SC8101此前已被安克PowerHouse II 400戶外電源、努比亞邁飛磁吸車載無線充電器、安克磁吸式雙項無線充電器、華為P40手機保護殼、小米二合一充電器等產品採用。此外，南芯的快充晶片被廣泛應用於移動電源、充電器、車充等領域，並獲得數十款產品採用。
降壓電感特寫。
將充氣機身外殼也拆開。

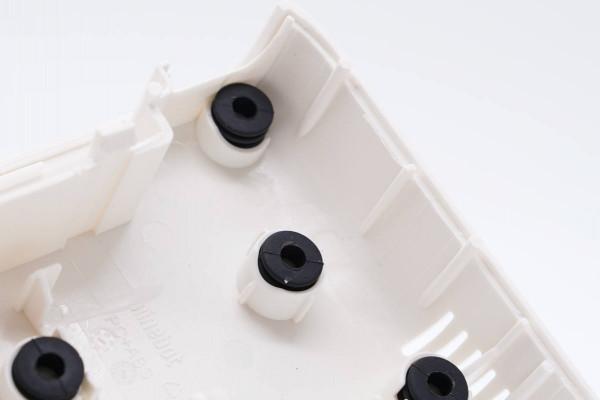

外殼上設有黑色的軟膠墊，用於緩衝保護機身內部器件。

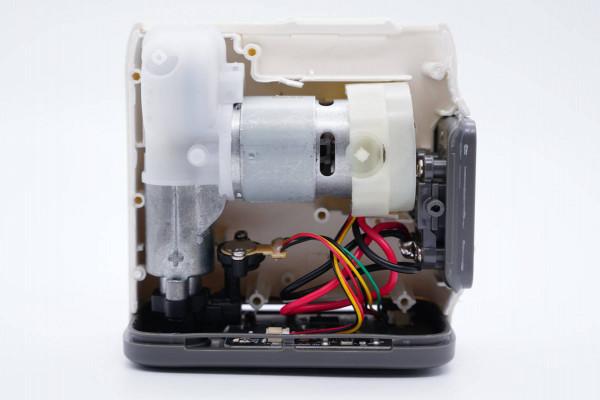

機身內部永磁電機佔了約一半空間，電機右端套有風扇
散熱，左上角套有塑膠殼保護。
輸入插腳直接連線
到電機上進行供電，另外兩組導線連線功能控制小板。
功能小板使用螺絲固定在頂部外殼上，板子上有微控制器、連線插槽等。

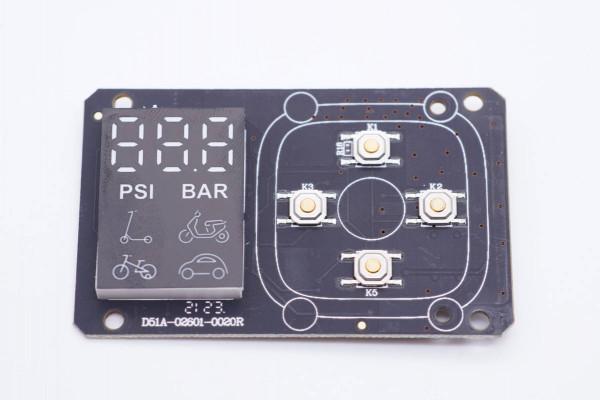

將小板拆下，另一面設有顯示屏以及四個按鍵。

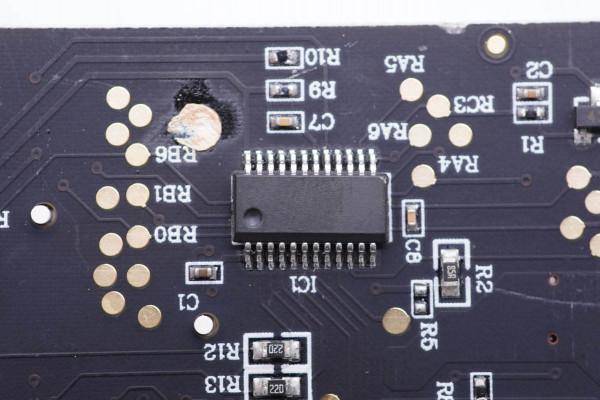

無絲印微控制器，用於充氣機身整機功能控制。

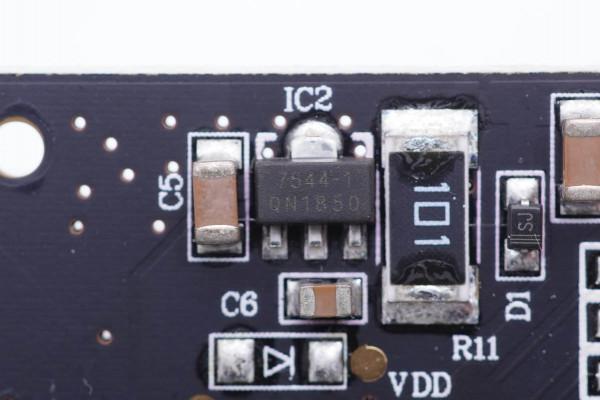

絲印7544-1的穩壓管。

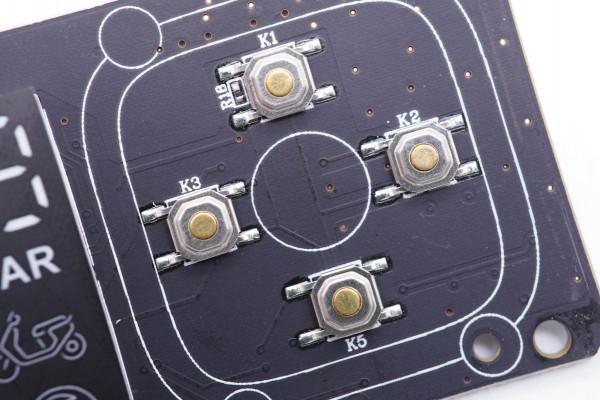

四個功能鍵特寫。
顯示屏特寫，可顯示充氣氣壓和充氣模式。
連線控制小板的插槽特寫。

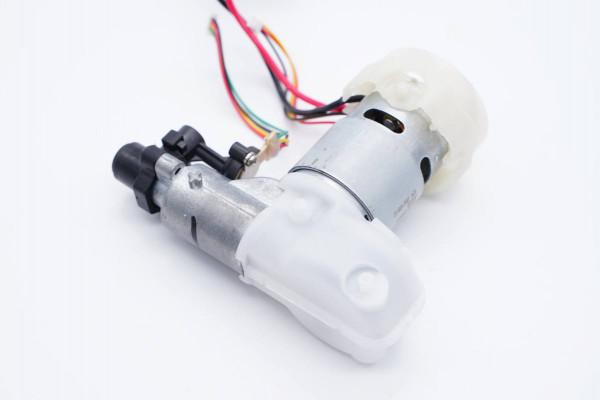

永磁電機
尾部設有小風扇。
拆掉風扇可以看到一塊小板。
小板上焊接一顆新功率NCE30H12K開關管，用於控制電機執行。NMOS，耐壓30V，導阻3.5mΩ，採用TO-252-2L封裝。

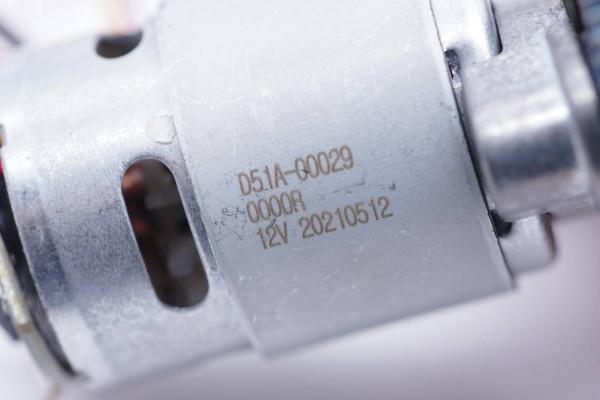

永磁
電機資訊特寫，12V電機。
轉動齒輪處套有白色塑膠殼
保護。
轉
動齒輪特寫，減速齒輪上連線一個白色的連桿到金屬外殼的氣泵內，齒輪內部採用滾珠軸承，阻力更小。

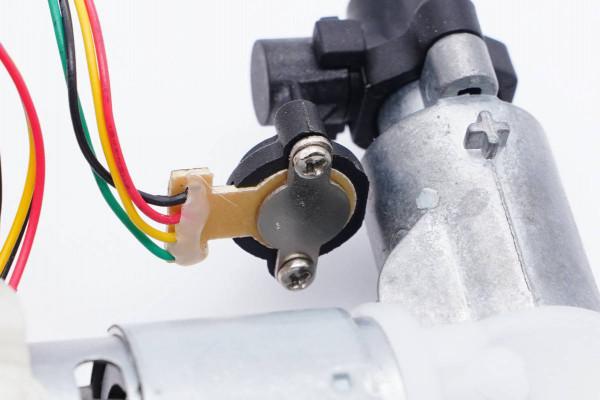

出氣端螺絲固定一塊胎壓感應小板，導線注塑保護。

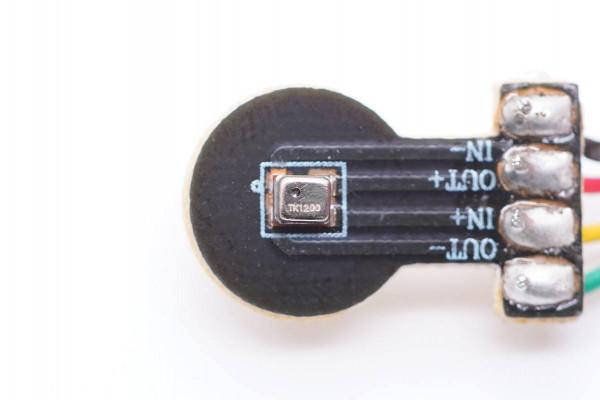

小板另一面有一顆壓力感應器件。
出氣孔特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
Ninebot九號電動極速充氣寶由機身和電池兩部分組成，而電池可等效於10000mAh充電寶，配備1A1C介面，還具有照明燈。平時野營在目的地可為使用者手機進行充電續航，而遇到夜間需要換胎充氣等突發情況，則還能提供光源。此外作為一款電動工具，支援18W PD快充，可以快速滿血復活，也是其一大亮點。
充氣機身設計十分智慧化，配有胎壓顯示屏以及功能鍵，應對不同場景預設記憶功能，可儲存常用胎壓，充氣變得十分方便無須使用者看管，省力省心。此外配有三種專業充氣嘴，上至小汽車、下至籃球等，都能充氣，應用十分廣泛。
充電頭網透過拆解發現，電池內部電池組採用四顆力神LR1865SK動力電芯組成，配有熱敏電阻進行溫度監控，賽微CW1353鋰電保護IC進行保護。此外還設有兩路調壓電路，南芯SC8906負責電池組充電，SC8101降壓為USB輸出。此外採用微控制器驅動LED燈和照明燈，另外機身的整機功能也是由一顆微控制器控制。
