大家好,我是李工,大家有沒有想過為什麼路燈白天不亮,天一黑就自動亮了呢?這其中涉及到一個元器件--光敏電阻,今天我就來講一下其中的原理,先會簡單地講一下光敏電阻,最後會順帶講一下光敏電阻的分類、選型引數、讀數方法、檢測好壞等內容。
光敏電阻的定義

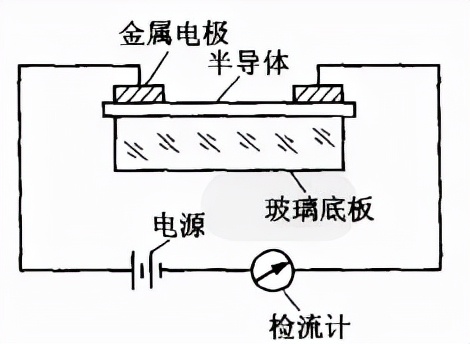

光敏電阻本質上就是一個純電阻元件,其製作材料是半導體,沒有正負極性之分。既可接到直流電路中使用,也可接於交流電源電路中使用。光敏電阻的基本結構如下圖所示,最下面是陶瓷基板,兩側使用兩隻金屬電極接成引腳。光敏電阻的外部包裹著一層透明樹脂防潮膜,在起到能透射光線作用的同時,還能起到加固的作用,同時起到防潮的目的。
光敏電阻的工作原理
光敏電阻器為一種無結(PN接面)器件,光敏特性主要利用了光導電體導電特性。 當光敏電阻在受到光的照射時,如果光子能量大於本徵半導體材料的禁頻寬度,則價帶中的電子吸收一個光子後就足以躍遷到導帶,併產生一個自由電子和一個自由空穴,從而使其導電效能增加,電阻值下降。光照停止,自由電子與空穴逐漸複合,電阻又恢復原值。光敏電阻的電阻值會隨著入射光的強弱而發生改變;
即當入射光較強時,光敏電阻的阻值會明顯減小;當入射光變弱時,光敏電阻的電阻會顯著增大。
光敏電阻的應用
由於光敏電阻具有體積小、靈敏度高、效能穩定、價格低等特點,在自動控制、家用電器中得到了廣泛應用。光敏電阻主要被應用在各種可見光的光控電路及各種需要實現可見光光控的裝置中。
1、光控開關電路
光控開關電路,可以用在一些樓道、路燈等公共場所。透過光敏電阻器,它會在天黑時自動開燈,天亮時自動熄滅。

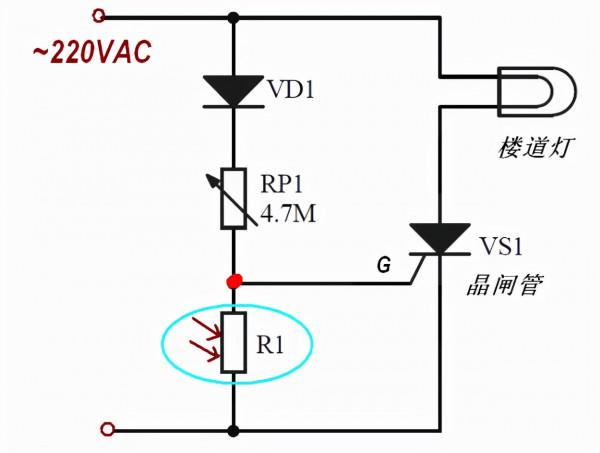

電路中,VS1是單向閘流體,R1是光敏電阻器。
(1)當光線亮時,光敏電阻器R1阻值小,220V交流電壓經VD1整流後,成為單向脈衝性直流電壓,該電壓在RP1和R1分壓後很小,加到閘流體VS1控制極的電壓小,這時閘流體VS1不能導通,所以HL燈迴路無電流,燈不亮。
(2)當光線暗時,光敏電阻器R1阻值大,RP1和R1分壓後電壓大,加到閘流體VS1控制極的電壓大,這時閘流體VS1進入導通狀態,所以HL燈迴路有電流流過,燈點亮。
(3)調節電阻器RP1的阻值,可以改變RP1與R1的分壓輸出電壓大小,從而可以改變閘流體VS1觸發電壓大小,這樣可以調整光線變暗到什麼程度時閘流體VS1導通,即實現光線暗時點亮燈的調節。
如果RP1增大,就需要R1更大的阻值(光線更暗)才能使閘流體VS1點亮,反之,RP1阻值調小就能在光線不是很暗時點亮燈。
2、光敏電阻器的控制電路

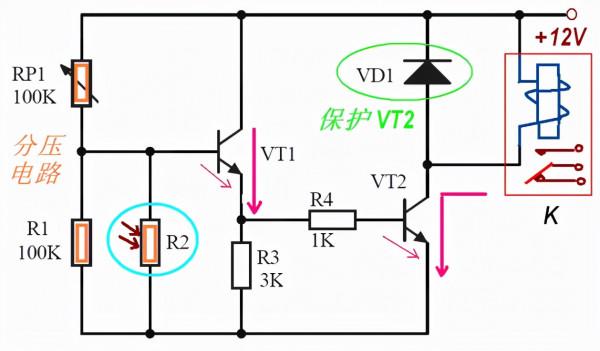

電路中,R2是光敏電阻器,K是繼電器,VT2是繼電器驅動管,RP1是靈敏度調整可變電阻器。
(1)光線亮時電路
當光線亮時,光敏電阻器R2阻值比較小,這時RP1、R1、R2構成的分壓電路輸出電壓比較小,即加到VT1基極的直流電壓比較低,VT1處於截止狀態,VT2也處於截止狀態,繼電器K中沒有電流,繼電器不會動作(開關斷開)。
(2)光線暗時電路
當光線暗時,光敏電阻器R2阻值增加比較大,這時RP1、R1、R2構成的分壓電路輸出電壓比較大,即加到VT1基極的直流電壓比較高,高到足以使VT1處於導通狀態;VT1發射極電壓透過R4加到VT2基極,VT2也處於導通狀態,繼電器K中有電流透過,繼電器動作,(開關閉合)。
(3)改變RP1的阻值可以調節靈敏度,即光線暗到何等程度才能使繼電器動作。當RP1阻值減小時,VT1基極直流電壓升高,也就是光線稍暗些,R2阻值稍增大些,就能使繼電器K動作,所以靈敏度提高了,反之,則是靈敏度降低了。
3、燈光亮度自動調節電路

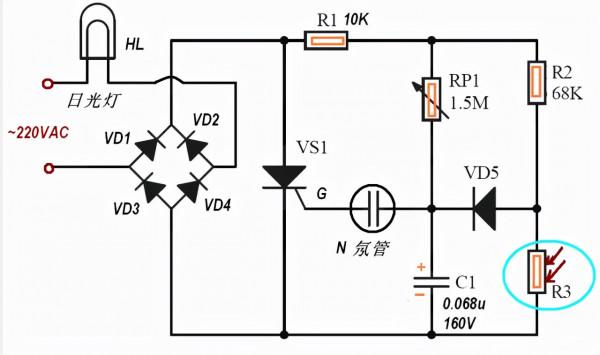

光亮度自動調節電路,這一電路能根據外界光線的強弱來自動調節燈光的亮度。電路中,VS1是閘流體,N是氖管,HL是日光燈,R3是光敏電阻器。
電路中,閘流體VS1和二極體VD1~VD4組成全波相控電路,用氖管N作為VS1的觸發管。
220V交流電壓透過負載HL加到VD1~VD4橋式整流電路中,整流後的單向脈衝直流電壓加到閘流體VS1的陽極和陰極之間,VS1的導通與截止受控制極上的電壓控制。整流後的電壓還加到各種電阻和電容上。
直流電壓透過R1和RP1對電容C1進行充電,C1上充到的電壓透過氖管N加到閘流體VS1的控制極上;當C1上電壓上升到一定程度時,氖管N啟輝,將電壓加到閘流體VS1的控制極上,使閘流體VS1導通,燈HL點亮。
(C1的充電電路除R1、RP1外還有R2、R3、VD5,R2、R3分壓後的電壓使VD5導通,也對C1進行充電,所以R3的阻值大小就能決定C1上充電電壓大小,也就能決定交流電一個週期內VS1平均導通時間的長短,從而可以自動控制燈的亮度。)
(1)當外界亮度高時,光敏電阻器R3阻值小,C1的充電電壓低,閘流體VS1平均導通時間短,HL燈光就暗。
(2)當外界亮度低時,光敏電阻器R3阻值大,C1的充電電壓高,閘流體VS1平均導通時間長,HL燈光就亮。
(3)由於R3的阻值是隨外界光線強弱自動變化的,所以燈HL的亮度也是受外界光線強弱自動控制的。
(4)調節可變電阻器RP1的阻值可以改變對電容C1的充電時間常數,即改變VS1的導通角,調節HL燈光的亮度。
4、照相機電子測光電路

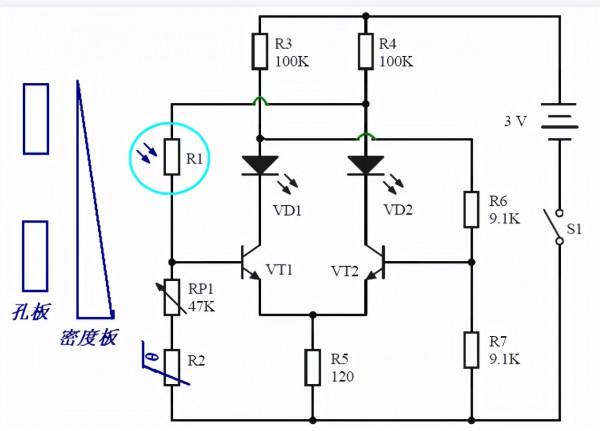

在電路中,光敏電阻器作為電子測光元件。R1是光敏電阻,R2是熱敏電阻,VD1和VD2是發光二極體。
從電路中可以看出,VT1是VD1的驅動管,VT2是VD2的驅動管,VT1和VT2兩端的電路對稱,但是基極偏置有所不同。VT2基極由固定電阻R6、R7構成分壓式偏置電路,而VT1基極則由R1、RP1和R2構成分壓偏置電路。
當電路達到平衡時,即兩隻發光二極體發光均勻,表示適曝,這就要求兩隻發光二極體的驅動管基極電流相同。如果只有其中一隻亮而另一隻不亮,則表示欠曝或過曝,這時要進行移動密度板的調整。
光線從孔板照射在光敏電阻器上,移動密度板時可以改變光線照射到光敏電阻器R1上的強弱,從而可以改變R1的阻值大小,改變R1、RP1和R2分壓電路輸出電壓,即改變了加到VT1基極的直流電壓,進而改變了發光二極體VD1的發光強弱,達到正確曝光的目的。
電路中的熱敏電阻R2(1K)起溫度補償作用,以補償光敏電阻器R1的溫度變化而引起的誤差。
之後順帶介紹一下光敏電阻的分類、選型引數、讀數方法、檢測好壞的方法。
光敏電阻的分類
根據光敏電阻的光譜特性,可分為三種光敏電阻器:
紫外光敏電阻:對紫外線較靈敏,包括硫化鎘、硒化鎘光敏電阻器等,用於探測紫外線。
紅外光敏電阻:主要有硫化鉛、碲化鉛、硒化鉛。銻化銦等光敏電阻器,廣泛用於導彈制導、天文探測、非接觸測量、人體病變探測、紅外光譜,紅外通訊等國防、科學研究和工農業生產中。
可見光敏電阻:包括硒、硫化鎘、硒化鎘、碲化鎘、砷化鎵、矽、鍺、硫化鋅光敏電阻器等。主要用於各種光電控制系統,如光電自動開關門戶,航標燈、路燈和其他照明系統的自動亮滅,自動給水和自動停水裝置,機械上的自動保護裝置和“位置檢測器”,極薄零件的厚度檢測器,照相機自動曝光裝置,光電計數器,煙霧報警器,光電跟蹤系統等方面。
光敏電阻選型引數
1、光電流、亮電阻
光敏電阻器在一定的外加電壓下,當有光照射時,流過的電流稱為光電流,外加電壓與光電流之比稱為亮電阻,常用“100LX”表示。
2、暗電流、暗電阻
光敏電阻在一定的外加電壓下,當沒有光照射的時候,流過的電流稱為暗電流。外加電壓與暗電流之比稱為暗電阻,常用“0LX”表示(用照度計測量光的強弱,其單位為拉克斯lx)。
3、靈敏度
靈敏度是指光敏電阻不受光照射時的電阻值(暗電阻)與受光照射時的電阻值(亮電阻)的相對變化值。
4、光譜響應
光譜響應又稱光譜靈敏度,是指光敏電阻在不同波長的單色光照射下的靈敏度。若將不同波長下的靈敏度畫成曲線,就可以得到光譜響應的曲線。
5、光照特性
光照特性指光敏電阻輸出的電訊號隨光照度而變化的特性。從光敏電阻的光照特性曲線可以看出,隨著光照強度的增加,光敏電阻的阻值開始迅速下降。若進一步增大光照強度,則電阻值變化減小,然後逐漸趨向平緩。在大多數情況下,該特性為非線性。
6、最大工作電壓
最大工作電壓限制了加在光敏電阻兩端的電壓。
7、最大功耗
最大功耗表示光敏電阻所能耗散的最大功率。
8、回應時間
光敏電阻的阻值在不同光照強度下的阻值變化需要反應時間,通常都在30mS左右,所以光敏電阻不適合高速變化的光訊號。
光敏電阻的優缺點
光敏電阻有很多優點:
1、其光譜響應範圍相當寬;
2、工作電流大,可達數毫安;
3、所測光強範圍寬,既可測強光,也可測弱光;
4、體積小、質量輕,靈敏度高,光導電增益大於1;
5、偏置電壓低,無極性之分,使用方便。
缺點:
1、在強光照射下光電轉換線性較差;
2、光電馳豫過程較長,馳豫過程即光照後,半導體的光電導隨光照時間逐漸上升,經一段時間到達定態值.光照停止後,光電導逐漸下降;
3、頻率響應(器件檢測變化很快的光訊號的能力)很低,受溫度影響較大,響應速度不快,在ms到s之間,延遲時間受入射光的光照度影響。
光敏電阻器標識的識別
光敏電阻器的引數是由字母和數字構成的,可根據型號中各字母或數字的意義識讀光敏電阻器的引數資訊。下圖為光敏電阻器標識的識讀方法。
光敏電阻器的電路符號:
MG:表示光敏電阻
0:特殊光敏電阻
1、2、3:紫外光,紫外線:用於紫外線探測儀器。
4、5、6:可見光,可見光:各種光電自動控制系統,電子照相機和光報警器。
7、8、9:紅外光,紅外線:用於天文、軍事領域有關自動控制系統中。
光敏電阻器怎麼測好壞?

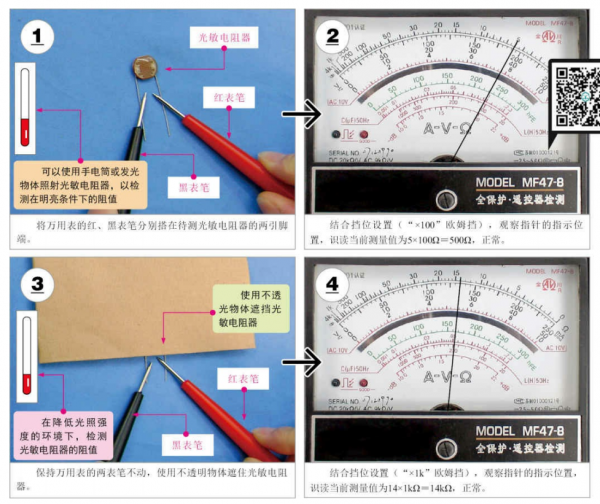

光敏電阻器的阻值會隨外界光照強度的變化而變化。檢測光敏電阻器時,可透過萬用表測量待測光敏電阻器在不同光線下的阻值判斷光敏電阻器是否損壞。下圖為分別在不同光線強度下檢測光敏電阻器的阻值,根據檢測結果的變化情況判斷光敏電阻器的好壞。

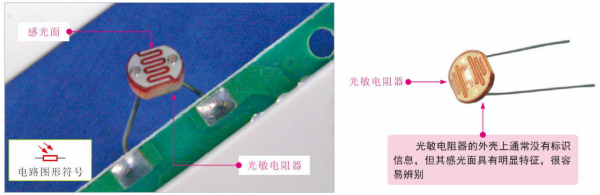

光敏電阻器一般沒有任何標識,實際檢測時,可根據設計應用中所在電路的圖紙資料瞭解標稱阻值,如下圖所示,或直接根據光照變化時阻值的變化情況判斷效能好壞。在正常情況下,光敏電阻器應有一個固定阻值,所在環境光線變化時,阻值隨之變化,否則多為光敏電阻器異常。
