1、系統概述
1.1 系統簡介
Acrel-BUS智慧照明控制系統，是基於KNX匯流排技術設計的控制系統。KNX匯流排技術起源於歐洲，是在EIB、Batibus和EHS這三種住宅和樓宇的匯流排控制技術上發展起來的，其中EIB（European Installation Bus，歐洲安裝匯流排）是該總技術的主體。
Acrel-BUS智慧照明控制系統採用標準的2×2×0.8 EIB BUS匯流排（即KNX匯流排）作為匯流排線纜，將所有的智慧照明控制模組連線到一起並組成一套完整的控制系統，即可實現照明燈具的遠端集中控制，又可實現就近控制功能。該系統理論連線控制模組數量達58000多個。
安科瑞智慧照明控制產品種類齊全，方案完善。使用者可透過控制面板、人體感應、照度感應、微波感應、上位機系統、觸控式螢幕、手機、平板端等多種控制終端實現靈活多樣的智慧化控制，特別適合於各類智慧小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建專案的照明系統。1.2 系統工作原理示意圖
系統中受控的負載直接與控制系統的驅動器相連，所有輸入模組（如智慧面板、感測器等）和驅動器都透過 KNX匯流排線纜（2×2×0.8的四芯遮蔽線纜）互相連線到一起。當智慧面板按下或者感測器監測到受控訊號時，它們會透過 KNX 匯流排向設定的驅動器傳送相應的控制訊號（以電訊號的形式傳送），並透過驅動器實現對負載（如燈、窗簾等）的控制功能。2、系統功能
2.1 系統的功能
手動控制：透過在受控區域安裝智慧面板或者觸控式螢幕,對受控迴路負載實現開/關或亮度的調節的控制方式。
自動控制：根據安裝在受控區域的不同感測器（如微波感測器、人體移動感測器等）所檢測到的外部壞境的變化，自動發出相應的控制訊號，實現對受控迴路負載的自動控制。
場景控制：根據不同場景的控制需求,系統可預先設定多種場景控制模式並進行自由切換。
定時控制：系統按照預設的執行時間完成燈光的自動控制，確保在非正常工作時間內的能源消耗最小。
中央控制：系統對所有受控區域內的負載可集中控制，並可實時監控所有受控迴路的開/關狀態。這種控制方式使得照明控制更加方便快捷，省時省力。
系統聯動：智慧照明控制系統還可以與物業管理系統、樓宇自控系統、安防及消防系統聯動。

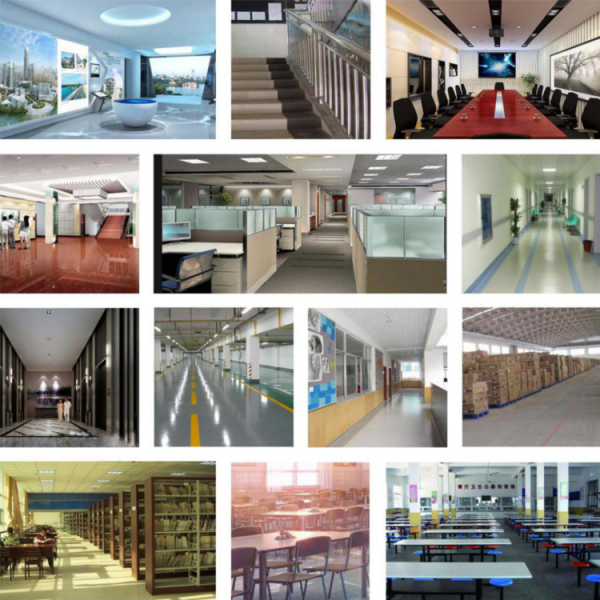

2.2 系統應用領域◆ 智慧辦公樓 ◆ 智慧家居 ◆ 智慧酒店
◆ 智慧車站地鐵 ◆ 智慧機場 ◆ 智慧橋樑隧道
◆ 智慧醫院 ◆ 智慧學校 ◆ 智慧商場
◆ 智慧體育場館 ◆ 智慧展覽場館 ◆ 智慧小區
2.3 系統的優勢
系統可透過手機、觸控式螢幕、電腦對現場的燈光、空調及窗簾等進行遠端集中控制，使得控制更加方便智慧，使用者體驗更完美。
系統中控制模組均工作在 直流30V 安全電壓下，使用者操作更加安全、舒適。
系統在實施過程中，儘量充分結合自然光及人員的活動規律來自動控制燈光，可限度地減少能源消耗，達到很好的節能效果。
系統採用分散式KNX匯流排結構，搭建簡單靈活，系統內各模組互不影響，可獨立工作，系統可靠性更高。
多種控制方式可供選擇，如本地控制、自動感應控制、定時控制、 場景控制和集中控制等，控制方式更靈活。
系統的自動控制、遠端集中控制等功能，在實現自動化的同時，大量減少了值班人員的管理費用，提高了管理水平和工作效率。
升級系統內控制模組或更改系統功能時，無需增加連線線，不需關閉整個系統，只需更改裝置引數即可實現，維護方便，操作簡單。
系統可與消防系統聯動，在出現消防報警時，強制開啟應急迴路，方便人員疏散，從而降低了人員傷亡的風險，提高了建築的安全性。
使用者可自主修改，中控軟體中迴路名稱、場景等文字說明。
3、系統結構

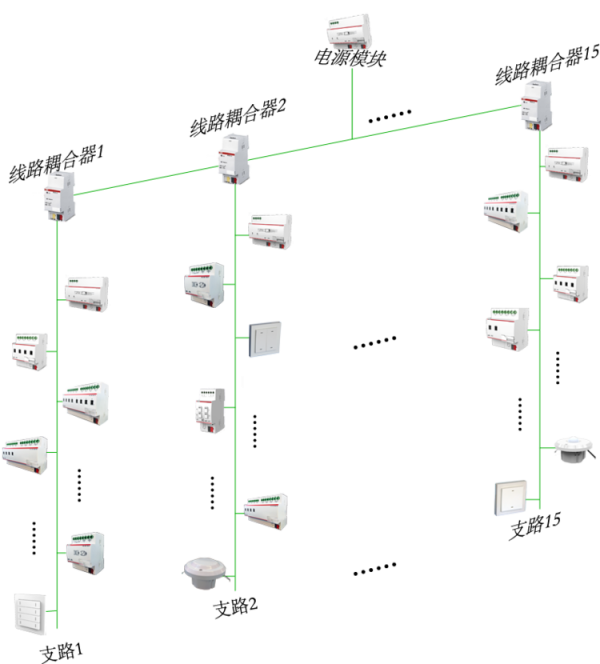

3.1系統的拓撲結構
KNX系統採用分層結構，劃分成域和支線，因此具有很多優點：
提高了系統的可靠性。由於每個域和每條支路分別分配了KNX電源，這種電氣的隔離使得系統的某個部分出現故障時，其他部分仍能繼續工作。
一條線路或一個域內的資料通訊不會影響到其它範圍的資料通訊。
在系統除錯維護時，系統的結構清晰，維護方便，效率更高。

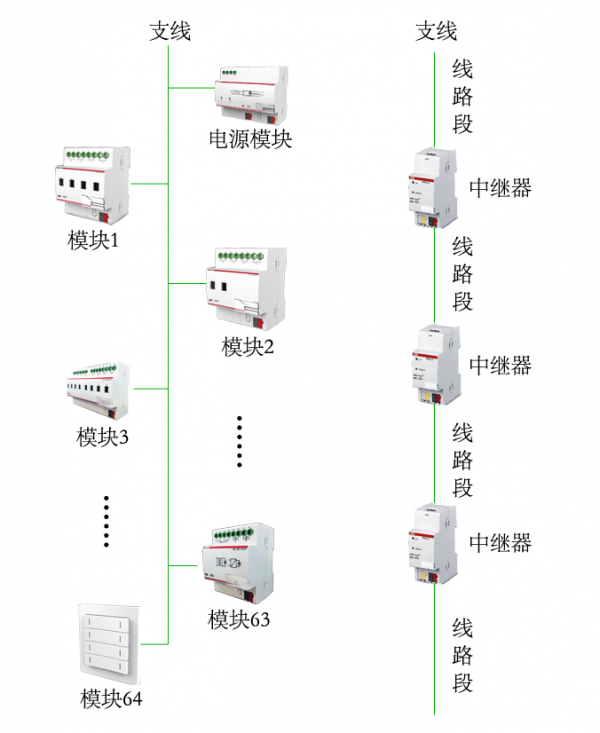

1）支線
支線是KNX系統中最小的結構單元，一條支線至少需要一個電源模組作為供電通訊裝置。一個電源最多可帶64臺裝置。當一條支線距離較遠，或該支線中負載較多電源容量不夠時，可透過中繼器擴充套件支線。一條支線最多可連線3箇中繼器。
注意：實際一條支路所能連線的裝置數量，取決於該線路段所接裝置的總耗電量和所選的KNX電源的容量，針對具體專案還需考慮到系統支線的規劃，一般以豎井或樓層作為支線佈線的結構單元。
2）域
域是支線的上一層結構，支線之間透過線路耦合器與主線連線，一個域最多可以包含15條支線。
3）系統
系統是域的上一層結構，當多個域並存時，每個域需透過幹線耦合器與幹線相連線。一個KNX系統最多可包含15個域。
3.2系統接線注意事項

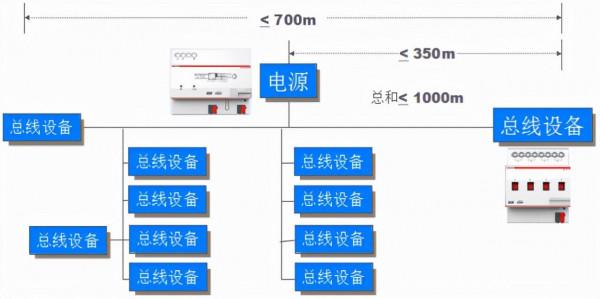

1）注意在同一條支路中：
一條支線的匯流排電纜總和不超過1000米；
任意兩個模組之間的匯流排電纜長度不超過700米；
電源到模組的匯流排電纜長度不超過350米；
有兩個電源時，電源間的匯流排長度不得小於200米。
2）每條支路中，模組的接線方式可以是線形、星形、樹形，但不允許環形接線。

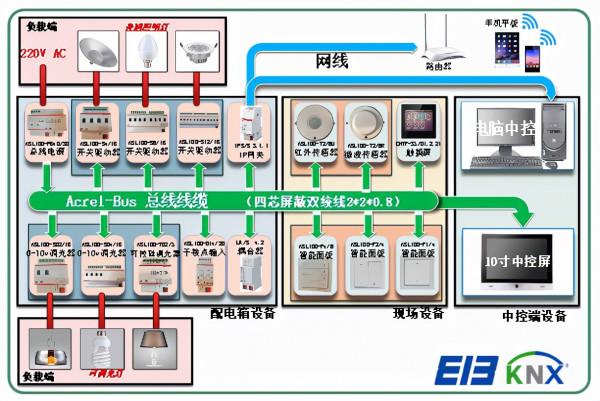

3.3 系統的架構
3.4系統的組成
Acrel-bus 智慧照明控制系統中，所有的裝置都是透過匯流排線纜（2×2×0.8四芯遮蔽線）相互連線在一起。
需安裝在配電箱內的模組主要有匯流排電源、開關驅動器、調光碟機動器、IP閘道器、耦合器、幹接點輸入模組、定時模組等。這些模組使用35mm標準導軌安裝。
需安裝在控制現場的模組主要有感測器、面板和觸控式螢幕。其中感測器作為自動控制感應模組，嵌入式安裝在走道內。面板和觸控式螢幕等手動控制裝置，可嵌牆安裝在房間、值班室等控制現場。
對於小型且佈局簡單的專案，可選用10寸中控屏，它直接透過匯流排線纜和系統連線，無需IP閘道器轉換協議，設定簡單且成本較低；對於中大型的專案，可透過IP閘道器接出的網線連線到計算機上，並透過計算機上安裝的控制軟體，實現終端遠端控制。我司自主研發的ASL1000-K智慧照明監控軟體，站在使用者的角度，給予使用者一些靈活可配置的操作，例如對迴路名稱自主修改，場景自主定義，定時時間自主編輯等等，讓使用者使用更智慧方便。
透過外接的路由器傳送無線訊號，還可以在手機平板等移動端實現遠端控制。二、系統的電氣設計方法
1、照明平面圖
2、智慧面板、感測器分佈圖

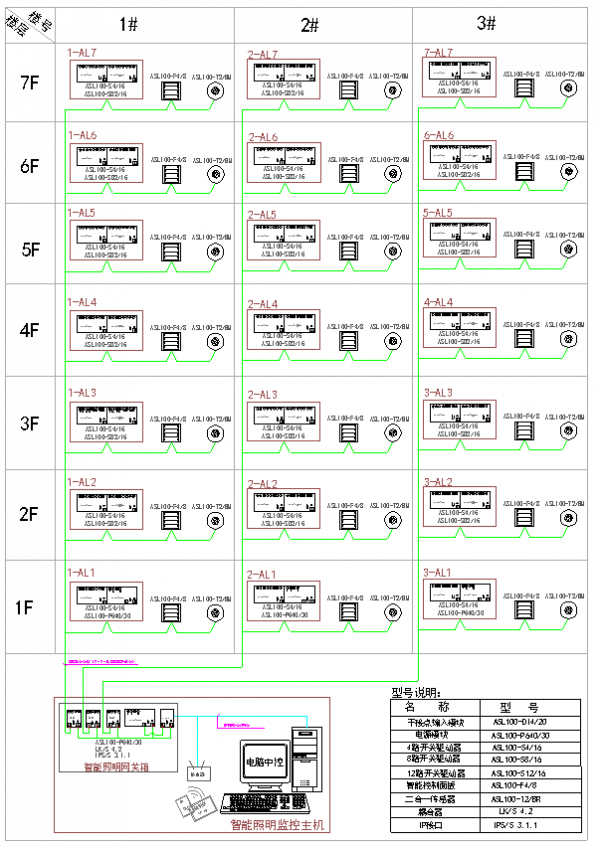

3、配電系統圖

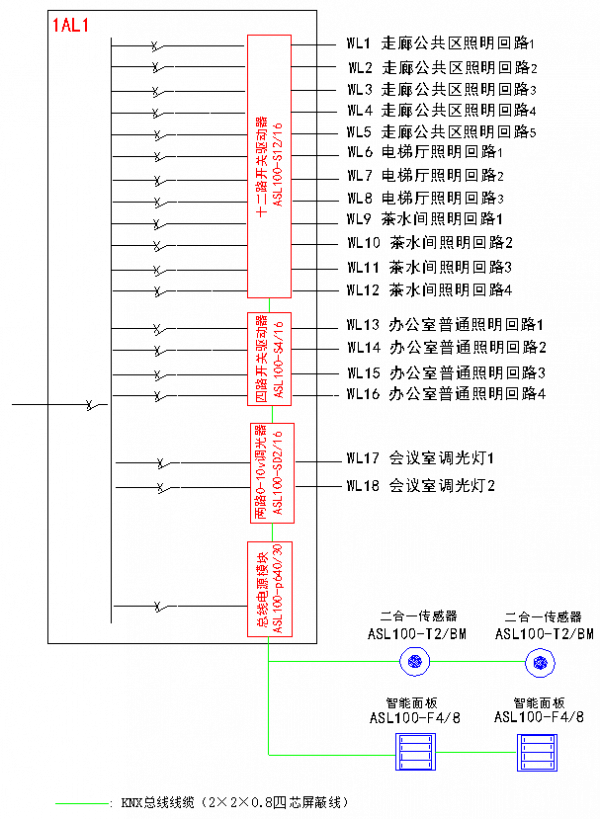

4、結構拓撲圖
5、結構接線示意圖
三、常用產品選型
1 . 開關驅動器
1 . 1 型號說明

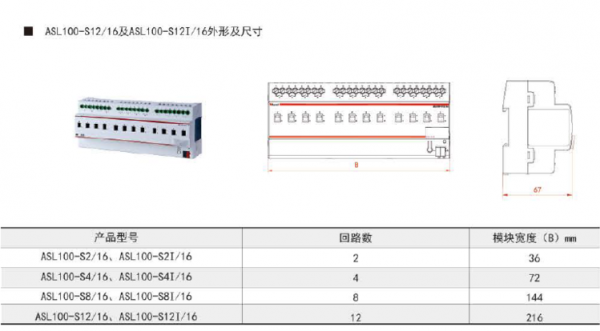

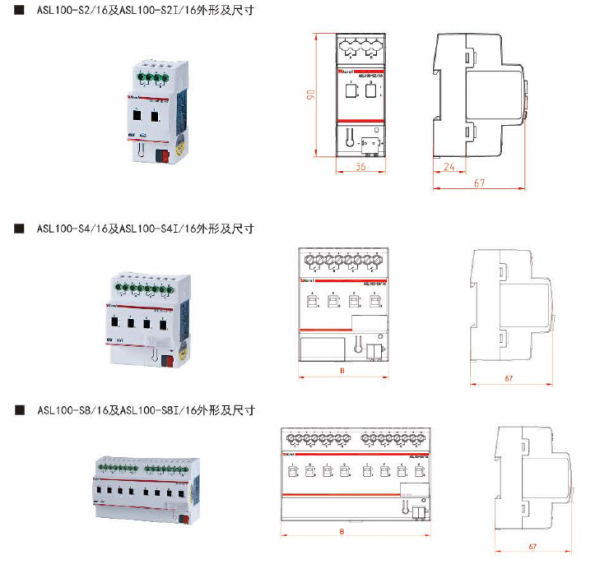

1. 2 功能說明ASL100-Sx/1 6系列開關驅動器對各強電迴路進行開關控制，負載可以為容性｀阻性或者感性。同時還具有時間功能、預設功能、場呆功能、闌值功能。 ASL100-Sxl/ 16系列開關驅動器除以上功能外，同時具備電流檢測功能，可透過閱值設定判斷迴路是否故障。1. 3外形及尺寸大小：
1. 4電氣引數：
2. 0 - 10v調光碟機動器2. 1 型號說明：

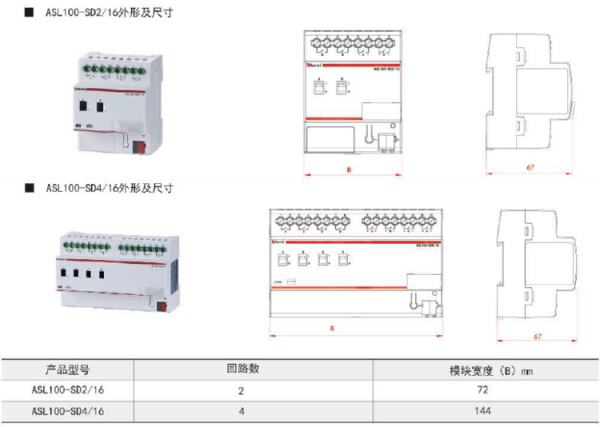

2. 2功能說明可對迴路進行開關控制，並輸出0-10V調光訊號對具有0-10V調光介面的燈具進行調光。2. 3外形及尺寸大小：

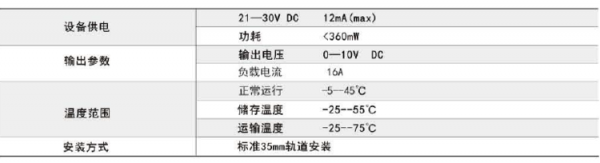

2.4 電氣引數：

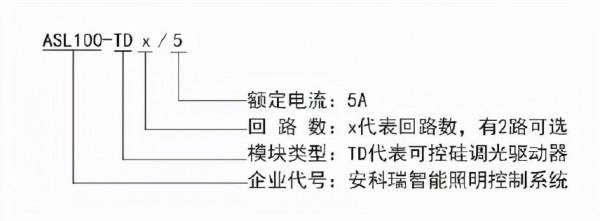

3 可控矽調光器3. 1 型號說明：

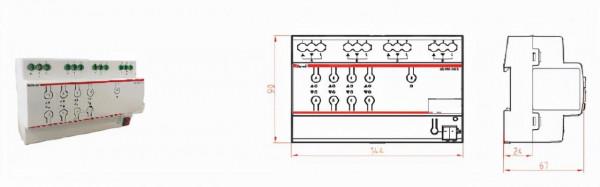

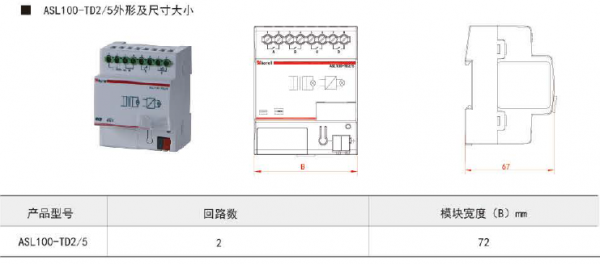

3. 2功能說明可對迴路進行開關控制井輸出可控矽調光訊號對具有可控矽調光介面的燈具進行調光。3. 3外形及尺寸大小：
3.4電氣引數：

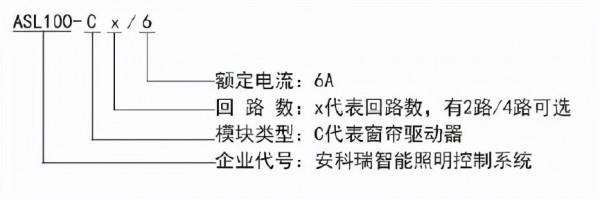

4 窗簾驅動器4. 1 型號說明：
4. 2功能說明窗簾驅動器作為執行單元，其作用是對窗簾電機進行直接控制。窗簾驅動器有手動操作和自動控制兩種工作模式。其主要功能有： 窗簾控制、時間功能、手動控制、狀態查詢、步進控制、場雜控制等。4. 3外形及尺寸大小：
4.4電氣引數：
5. 二合一感測器5. 1 型號說明：
5. 2功能說明該產品可用幹感受外界訊號、物理條件（如光、紅外），並將感應的資訊傳遞給其它裝笠（如調光器、開關驅動器），同時實現功能。產品 主要用於照明系統中與亮度有關的場合，或者監控是否有人移動的場合，然後根據監測到的資訊執行相關動作。5. 3外形及尺寸大小：

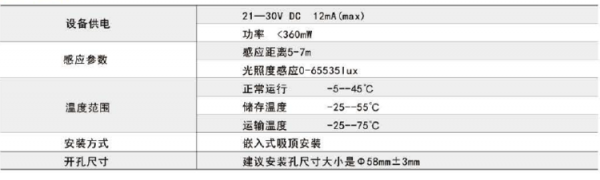

5.4電氣引數：

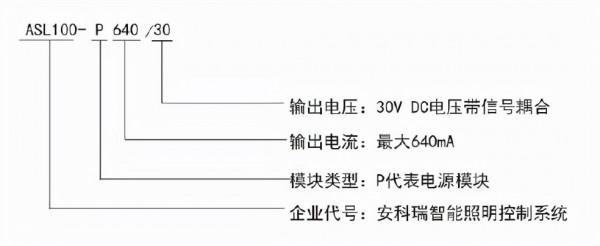

6. 匯流排電源6. 1 型號說明：

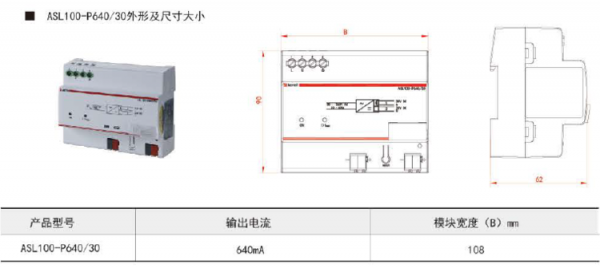

6. 2功能說明電源模組為匯流排供電，耦合匯流排訊號，並且監測KNX/E I B系統的電流。另外本系列的電源還提供一個30V的輔助直流電壓，為其他的外設（如觸控式螢幕幕、I P 閘道器等）提供直流電源。6.3外形及尺寸大小：
