碧璽以顏色豔麗、色彩豐富，質地堅硬而獲得世人喜愛。民間傳說碧璽有招財、納福、旺財、旺夫之功效。

‬一、基本性質

01、礦物名稱

寶石學名稱為碧璽，礦物學名稱電氣石，屬於電氣石族。

02、化學成分

碧璽寶石的化學式為極其複雜的硼矽酸鹽。

03、晶系及結晶習性

碧璽屬三方晶系，晶體常呈柱狀，柱面長縱紋發育。

04、光學性質

04-1、顏色

碧璽顏色隨成分而異，色彩豐富，主要有三個系列。

04-1-1、紅色系列：紅、紫紅、玫瑰紅、粉紅色。

04-1-2、藍色系列：藍、紫藍色。

04-1-3、綠色系列：藍綠、黃綠、綠色。

04-2、光澤及透明度

玻璃光澤；透明-不透明。

04-3、光性

一軸晶，負光性。

04-4、折射率與雙折射率

折射率1.624-1.644，雙折射率0.020常可見後刻面稜重影。

04-5、多色性

碧璽的多色性強度變化於中-強之間，多色性顏色隨體色而變化，呈現深淺不同的體色。

04-6、發光性

紫外熒光：一般情況下，電氣石無熒光，粉紅色電氣石在長、短波紫外光照射下有弱紅到紫色的熒光。

X－射線熒光：只有粉紅色的電氣石有弱紫色熒光，其他無熒光。

04-7、吸收光譜

紅色和粉紅色碧璽綠區有一寬的吸收帶，有時可見525奈米窄帶，451奈米和458奈米的吸收線。綠色和藍色碧璽紅區普遍吸收，498奈米強吸收帶，藍區有時還有468奈米吸收線。

‬二、力學性質

01、解理

無解理，貝殼狀斷口。

02、硬度

莫氏硬度7-8。

03、密度

3.06（+0.20，－0.06）g/cm3。

‬三、電學性質

01、壓電性

碧璽寶石為無對稱中心的礦物，當碧璽寶石沿特殊方向受力時，能夠在垂直應力的兩邊表面產生數量相等符號相反的電荷，且荷電量與壓力成正比。

02、熱電性

碧璽寶石在溫度改變時，在Z軸兩端產生相反的電荷，易吸附灰塵，因此也被稱為吸灰石。

‬四、內外部顯微特徵

碧璽在含有典型的不規則線狀，管狀包體和扁平的平行Z軸的薄層空穴，包體內可被氣液所充填，還是可能有少量鐵質充填，部分碧璽內可見大量平行纖維，可以出現貓眼效應，常有紅色、藍色、綠色碧璽貓眼。

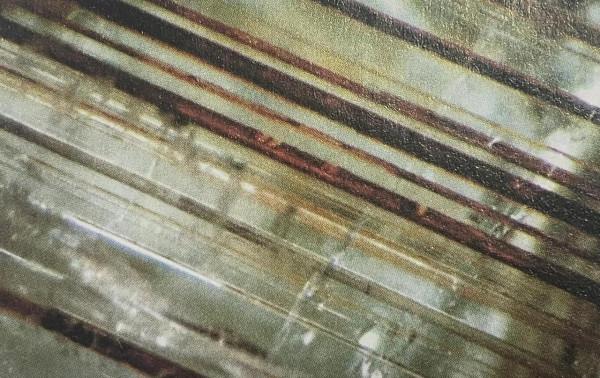

碧璽那平行於z軸管狀包體

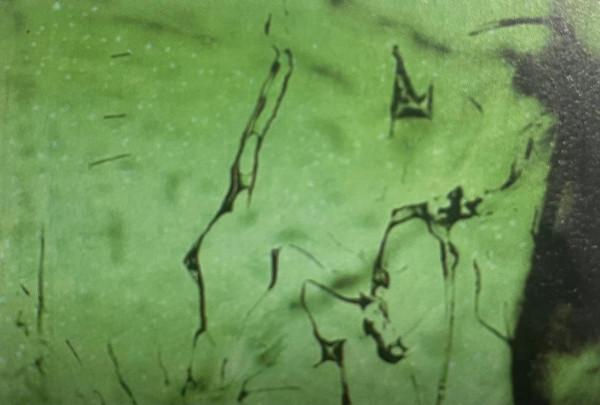

碧璽內氣液兩相包體

‬五、碧璽的品種

01、按顏色分為

紅碧璽、綠碧璽、藍碧璽、黃碧璽、多色碧璽和碧璽貓眼。

西瓜碧璽一一紅綠色呈環帶狀分佈。

帕拉伊巴碧璽---是一種含Cu和Mn的藍綠色到綠藍色或者綠色的碧璽，典型顏色為電光藍或者霓虹藍。

‬六、碧璽的最佳化處理

01、充填

放大檢查內部充填可見白色、黃色絮狀物。藍色閃光、流動構造或氣泡等。充填表面光滑的差異，可見充填物殘留。

02、熱處理

熱處理是指對那些顏色較深的碧璽進行加熱處理，使其顏色變淺，從而增強其透明度和提高其寶石檔次。

03、輻照處理。

指對那些無色或色淡、多色的碧璽運用高能射線進行輔照處理，輻照的時間，射線的劑量等不同，可以使其呈現出不同的顏色，如紅、粉紅、紫紅、紅綠色等。

04、鍍膜碧璽

無色或近無色的碧璽，經鍍鉻有色膜處理後可以形成各種顏色的碧璽。

鍍膜後的碧璽折射率範圍較大，無特徵的吸收光譜，特徵包體為無色透明晶體、針點狀包體、指紋狀包體及裂隙。鍍膜碧璽光澤大大增強，可達亞金屬光澤，大部分鍍膜碧璽寶石在折射儀上只有一個折射率，並且折射率範圍變化較大，甚至超過1.70。

‬七、碧璽的質量評價

對於碧璽的評價可從重量、顏色、淨度、切工幾個方面來進行，其中透明度好，塊度大者是碧璽中的上品。在評價中顏色是最重要因素，另外碧璽的特殊光學效應亦可提高它的價值。

01、顏色

寶石中要求碧璽顏色鮮豔、純正、分佈均勻，有色帶和色環者顏色要求純正，色帶，色環分界清晰。優質碧璽的顏色為玫紅色、紫紅色，他們的價格很昂貴，粉紅的價值較低。綠色碧璽以祖母綠色最好，黃綠色次之。因純藍色和深藍色碧璽少見，因此他們的價值很高。好的紅色碧璽價格可比相同大小綠色碧璽高出三分之二。所有的顏色碧璽都以色澤亮，純正的價值高。

02、淨度

要求內部包體儘量少，晶瑩無暇的碧璽價格較高，含有許多裂隙和氣液包體的碧璽通常用作為玉雕材料。

03、切工

切工應規整，比例對稱，拋光好，碧璽可切磨成各種形狀：祖母綠型、橢圓型、標準圓鑽型。其中祖母綠行最能體現碧璽美麗的顏色，是最佳切工，相對價格較高。碧璽垂直於Z軸方向的切面顏色就深，平行於Z軸方向顏色較淺，易出二色性，加工時應該根據實際情況進行加工取向。

‬八、碧璽的產地

世界上最出名的碧璽產地是巴西和美國，其中巴西發現的鮮藍色碧璽(帕拉伊巴）是世界上最受歡迎的寶石之一，斯里蘭卡、中國、緬甸及非洲也有大量寶石級的碧璽產出。

我國的碧璽主要產自雲南和新疆。

下節課〈橄欖石的鑑定〉：

橄欖石
