薦讀：電機的發展始終圍繞整車需求， 扁線電機對傳統圓線電機有碾壓性的技術優勢。

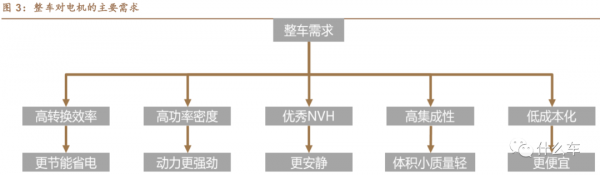

新能源汽車目前處於快速發展時期， 產品質量快速提升， 消費者對整車效能要求越來越高。整車對電驅系統的主要需求包括：高效率， 高功率密度， 優秀 NVH，高整合性和低成本；扁線電機在這 5 個技術指標上均碾壓傳統圓線電機。
扁線應用於永磁同步電機的銅線繞組當中。以絕大部分新能源汽車採用的永磁同步電機為例， 電機結構包括定子元件、轉子元件、基座、端蓋以及其他輔助標準件。定子元件包含了定子鐵芯、銅線繞組、引出線和絕緣材料，一般與電機殼體固定。銅線繞組又區分為傳統圓線繞組以及新型扁線繞組。轉子元件包含轉子鐵芯、永磁體、轉軸、軸承等部件，和輸出轉軸相連，帶動齒輪驅動車輛行駛。

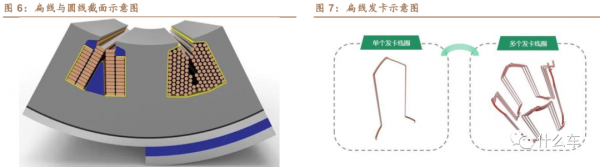

電機繞組導線橫截面積為四邊形，與傳統圓線電機差異明顯。在扁線電機的定子元件製造過程中，需要把繞組做成髮卡形狀，透過插入方式安裝入定子，故這種扁線電機又被稱為髮卡電機。
2021 年特斯拉換裝國產扁線電機， 帶動滲透率大幅提升， 扁線電機的趨勢已經確定。

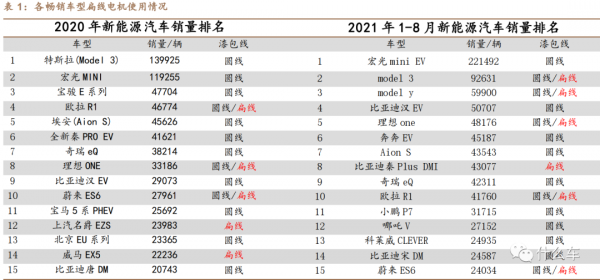

2021 年上海車展中， 扁線電機大放異彩，眾多高階車型均搭載扁線電機。比亞迪的 DMI 車型和 e++平臺全系都是扁線電機，大眾 MEB、 蔚來 ET7、 智己 L7、 極氪 001 等明星車型採用的都是扁線電機。
行業發展驅動力， 扁線電機的五大優勢。

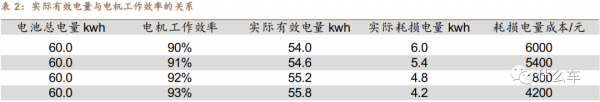

優勢一：高能量轉換效率帶來電池成本節約。扁線電機能大幅度提升轉換效率，降低電池成本。根據上汽綠芯頻道評估，在 WLTC 工況，扁線電機比傳統圓線電機的轉換效率高 1.12%；在全域平均下，兩者效率值相差 2%；在市區工況（低速大扭矩），兩者效率值相差 10%。按照典型的續航 500km 的 A 級轎車（搭載 60kwh 電池包和 150kw 電機）計算， WLTC工況下，搭載扁線電機的電池成本節約 672 元， 市區工況下，電池成本節約 6000元。單車千元級別的成本節約對車企意義重大。以蔚來汽車為例， 2021Q1 單車毛利 8417元，單車淨利僅-2239元。在新能源車和動力電池成本仍然偏高的情況，如何降低成本是車企的永恆追求，提高電機工作效率則是降本的有效途徑之一。
銅耗降低帶來扁線電機轉換效率高於圓線。電機損耗的能源中，有 65%來自於銅耗， 20%來自於鐵耗， 10%來自於風摩損耗， 5%來自於雜散損耗。而銅耗來自於電流透過銅線時的電阻發熱 Q=I2R，當槽滿率越高時，相同功率電機所需要的銅線更短，進而內阻降低，發熱減少，銅耗降低。
從理論上來說， 圓線的槽滿率一般在約 40%左右， 而扁線則可以提升至 70%。由於圓線的截面為圓形，不可避免在導線間存在不規則縫隙，而扁線間的間隙更小，槽滿率更高。

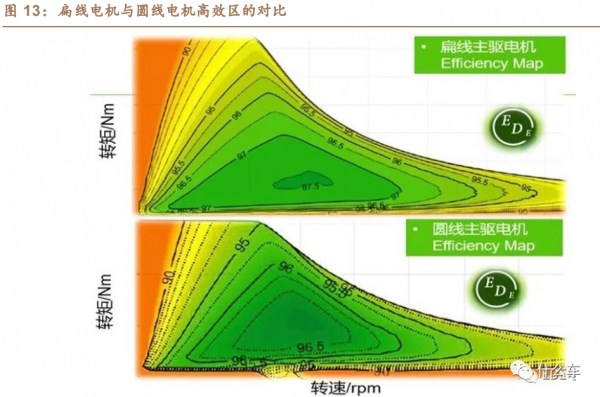

扁線電機的高效率區間比圓線電機高出許多，圓線電機的高效區一般要求是效率＞85%的區間佔比不低於 85%，被稱為“雙 85”。而扁線電機的效率>90%的區間佔比不低於 90%， 被稱為“雙 90”。電機的效率與轉速和扭矩相關， 市區工況中出現的頻繁啟停工況屬於低轉速高扭矩工況， 而這正是圓線電機的低效率區間，而扁線電機在該工況下的轉換效率更高。
優勢二：散熱性好，提升高溫動力性

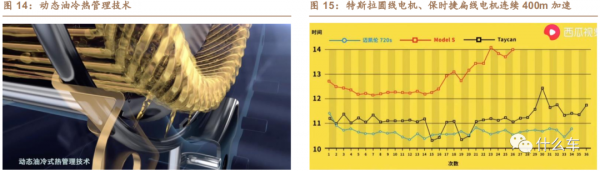

扁線電機散熱效能好， 溫升相對圓線電機降低 10%。因扁線相對圓線更為緊密的接觸， 散熱性提升，研究發現高槽滿率下繞組間的導熱能力是低槽滿率的150%。繞組在熱傳導能力上具有各向異性，軸向的熱傳導能力是徑向方向的 100倍。更低的溫升條件下，整車可以實現更好的加速效能。
優勢三：高功率密度， 整車動力更強勁。
電機的功率與銅含量成正相關，根據上汽綠芯頻道評估，扁線電機槽滿率提升，相同體積下銅線填充量增加 20-30%，輸出功率有望提升 20-30%，整車動力更強勁。國家政策層面倡導高電機功率密度。“十三五”規劃中提出，新能源乘用車電機功率密度應滿足 4.0kw/kg，高於當前圓線電機約 3.5kw/kg 的水平。在圓線電機功率密度提升進入困難模式的當前，發展扁線電機是必然之路， 根據摩恩電氣的公告顯示， 當前領先企業的扁線電機的功率密度約 4.5kw/kg。
優勢四：電磁噪音低，整車更安靜。
扁線電機導線的應力比較大，剛性比較大，電樞具備更好的剛度，對電樞噪音具有抑制作用；可以取相對較小的槽口尺寸，有效降低齒槽力矩，進一步降低電機電磁噪音。
優勢五：小體積帶來高整合效率，契合多合一電驅發展趨勢。

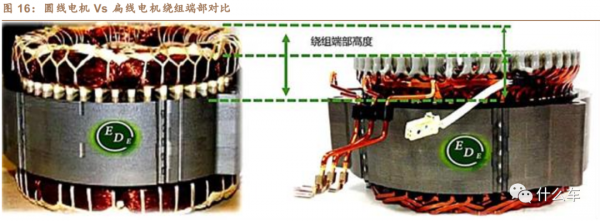

因扁線更高的槽滿率，同功率電機銅線用量和對應定子較少，體積有望下降30%。此外，扁線電機因更為先進繞線方式帶來更易裁剪的電機端部，與圓線電機相比減少 15-20%的端部尺寸，空間進一步降低，實現電機小型化和輕量化。
更多內容，可參見完整研報內容。
