一輛行駛里程約2萬km的長城尤拉黑貓R1。客戶反映:該車無法啟動,有時偶爾可以啟動,行駛10m左右再次熄火。
故障診斷:讀取故障碼,BMS內報P10E013加熱膜過溫(如圖1所示)。查詢資料,車輛動力蓄電池內有兩個加熱膜溫度感測器,透過診斷儀無法讀取加熱膜溫度相關資料,只能嘗試價包檢查相關感測器線路、插頭和故障件本身是否存在異常,如果都沒問題的話,那就有可能是BMS控制器故障。
拆包找到兩個感測器的位置(如圖2所示),分別是溫度感測器1和溫度感測器2(白色插頭)。
測量溫度感測器1電阻值為78.7kΩ(如圖3所示),測量溫度感測器2電阻值76.7kΩ(如圖4所示),感測器1和感測器2做對比,沒有太大區別,並與正常車輛感測器電阻值對比,也在正常範圍內。現在根據故障碼,只能確定是感測器相關有問題,無法鎖定是哪一個溫度感測器有問題。一般採用替代法,分別更換新件,反覆測試讓故障重現。但沒配件,只能嘗試斷開溫度感測器1,連線溫度感測器2,啟動車輛看下故障是否重現。反之連線溫度感測器1,斷開溫度感測器2啟動看下是否故障重現。
分別斷開溫度感測器1或者溫度感測器2時,不啟動讀取BMS都會報相應的感測器錯誤,如圖5、圖6所示。

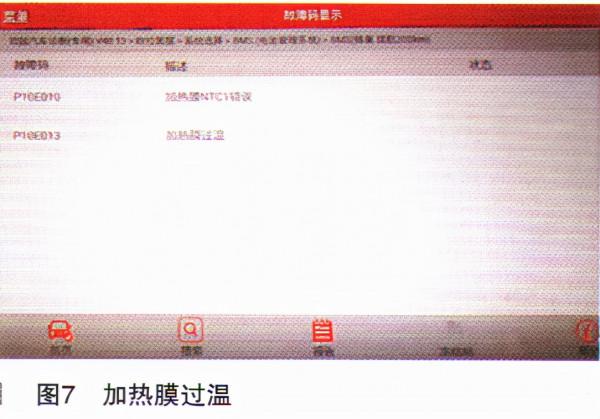

分別啟動車輛10-30min,發現在斷開溫度感測器1並連線溫度感測器2時,除了報溫度感測器1溫度錯誤外,還報了加熱膜過溫(如圖7所示),因為是溫度感測器2連接出現的加熱膜過溫,所以可以確定是溫度感測器2內部故障。
故障排除:更換加熱膜溫度感測器2總成。
故障總結:新能源汽車原理、電路、配置、調校等,車型與車型之間也會有很大的不同。建議在出現問題時,最好還是先聯絡有技術儲備的相關服務站。
