摘要

溼法處理有機發光二極體(OLEDs)由於大面積尺寸和低成本製造可行性而備受關注。然而，使用小分子製造多層溼法加工的有機發光二極體仍然是一個挑戰。在這項工作中，我們製備了溼處理的綠色有機電致發光器件，並透過旋塗引入 4,4’,4’-tris(Ncarbazolyl)-triphenylamine (TCTA) or N,N-dicarbazolyl-3,5-benzene (mCP)作為空穴傳輸層和電子限制層來提高器件效能。因此，合成的綠色有機發光二極體顯示出65 cdA-1的最大電流效率、56 lmW-1的功率效率和100 cd/m-2時18%的外部量子效率。

實驗

有機發光二極體的能級示意圖如圖1所示。所有器件都是在塗有125奈米氧化銦錫(ITO)層的預清潔玻璃襯底上製造的。製造過程包括首先在氧化銦錫陽極層上以4000轉/分的速度旋塗PEDOT:PSS的水溶液20秒。所得空穴注入層在150℃烘烤40分鐘。

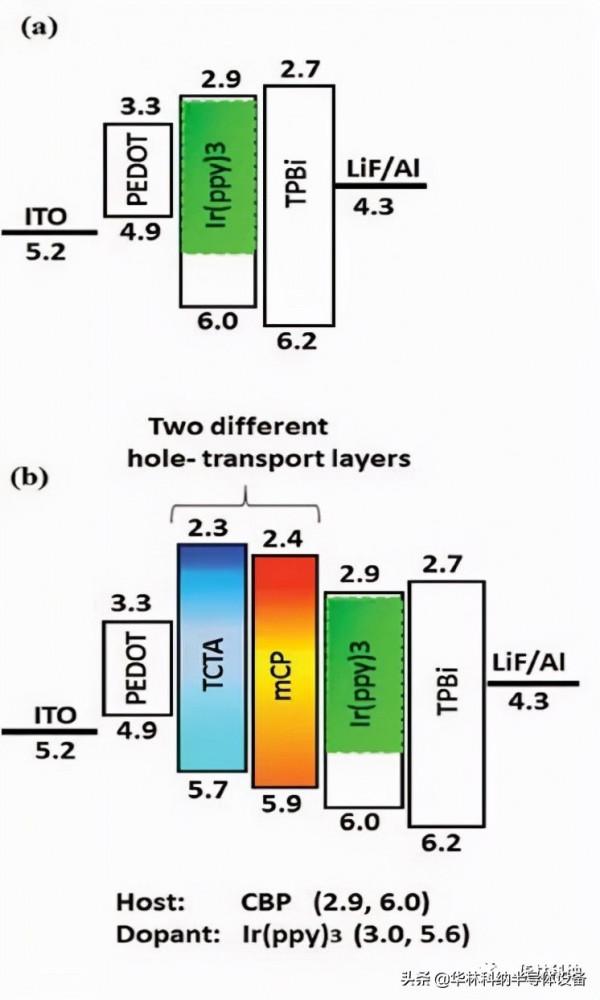

圖1所研究的溼處理綠色磷光有機電致發光器件的能級圖(a)沒有空穴傳輸層和(b)有空穴傳輸層

如圖2所示，由於發射層中的平衡電荷注入，器件B顯示出65 cd/A的高電流效率。這可能歸因於TCTA的高空穴遷移率(h:3×103 m2v 1s 1)。此外，它的高三重態能量(2.8電子伏)防止了發射體Ir(ppy)3的三重態激子向外擴散，如圖2所示.隨後，在發射層中產生和收穫更多的激子，導致觀察到的增強的量子效率。

圖2

結論

綜上所述，我們採用溼法制備了利用小分子製備的多層綠色磷光OLED。高器件效率可能歸因於使用高效的功能材料和有效的能量傳輸器件結構。該方法可以幫助透過溼法制備小分子基多層OLED，實現大面積和經濟有效的製造。
