蘋果iPhone 12系列手機自上市以來一直大賣，行業資料顯示，到今年4月份，iPhone 12系列的累計銷量已經突破一億臺，成為了近幾年來，蘋果旗下銷量最好的機型。
當然，iPhone 12系列的熱賣也帶動了周邊配件市場的繁榮，尤其是在手機上首次應用了磁吸充電技術，第三方配件市場中，磁吸無線充、磁吸充電寶、磁吸車充等一大批相關配件相繼問世。
努比亞此前就推出過一款15W邁飛磁吸無線充電器，近期充電頭網再次拿到了一款由努比亞推出邁飛系列磁吸無線車載充電器。這款產品能夠為iPhone 12系列以及即將到來的iPhone13系列提供7.5W磁吸無線充電，同時也相容5W和10W無線充。今天就為大家分享這款產品的詳細拆解。
一、努比亞邁飛磁吸車載無線充電器外觀

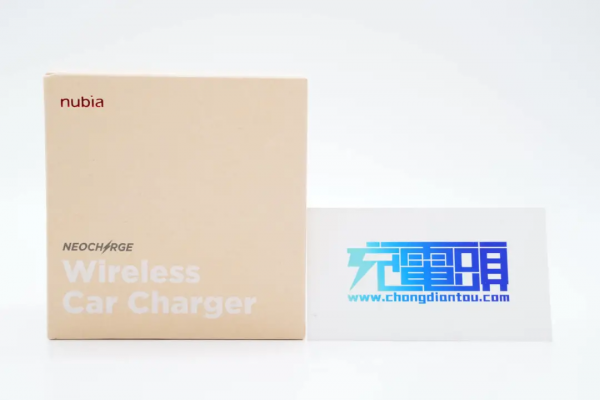

無線充電器採用黃色外包裝，正面印有努比亞品牌以及無線充電器字樣，設計比較簡約。
背面同樣是簡約的設計，白色貼紙上註明了產品廠商、型號、認證等資訊。

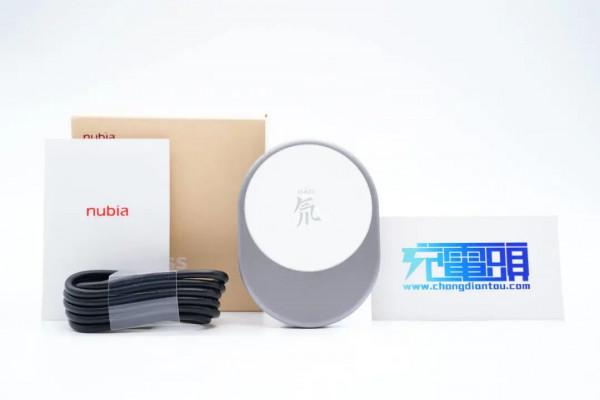

包裝盒裡除了無線充電器之外，還附贈了一條充電線纜。

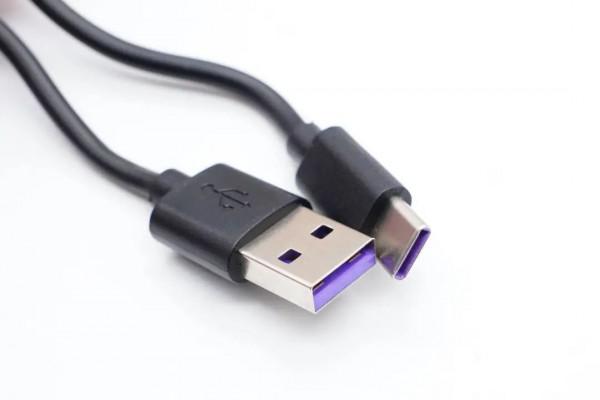

充電線纜為USB-A to USB-C規格，長度約為1米，介面均為藍色膠芯。
努比亞邁飛磁吸無線充電器正面為橢圓形造型，灰白配色，主體機身為鋁合金材質，採用了磨砂以及陽極氧化處理，手感細膩；鋁合金殼體上半部分鏤空，搭配白色PC材質面板，作為無線充電發射區域。
由於內建了磁吸功能，所以省去了常規車載無線充必備的夾持裝置，所以無線充電器主體機身部分看起來比較纖薄。後半部分為固定支架，除了夾頭之外，還額外設有一個支撐板，提升無線充在行車過程中的穩定性。
主體機身背面有散熱孔設計，以便內部PCB板的熱量排出。

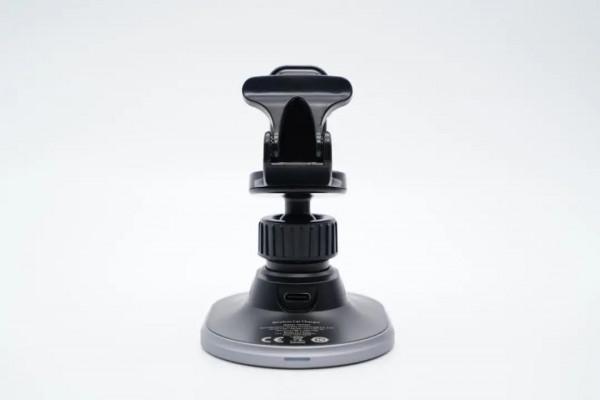

在無線充電器背面設有一個USB-C輸入供電介面，無線充機身上印有產品引數資訊。
產品型號：PA0402。輸入支援5V3A、9V2A、12V2A，輸出規格為5W、7.5W、10W，產品已經獲得了CE認證。
這款無無線充電器的自身淨重約為104g，不會對車載空調格柵造成太大壓力。

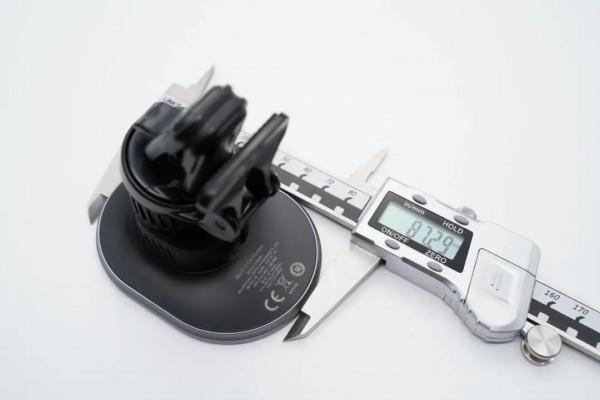

無線充面板長度約為87.3mm。
寬度約為65.3mm。

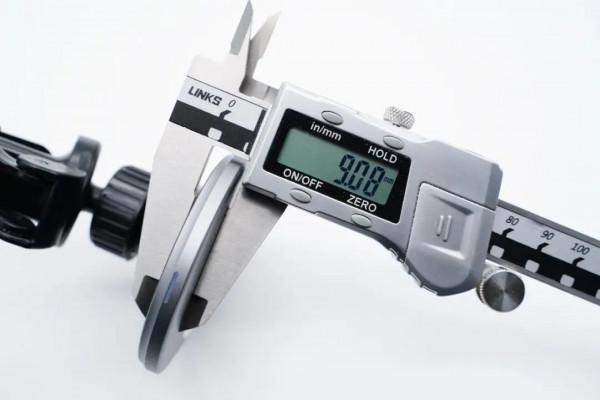

厚度約為9.1mm。
無線充面板底部為指示燈，通電後亮白燈。

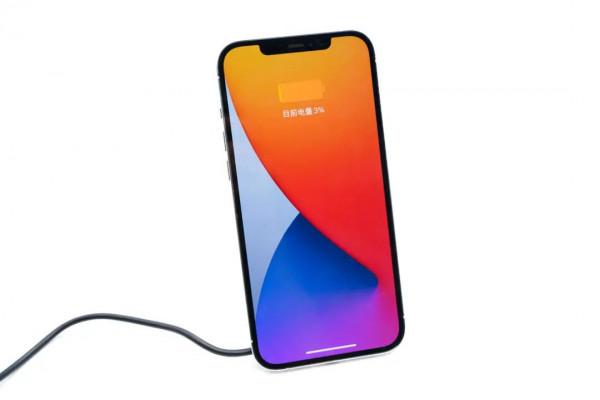

給iPhone 12 Pro Max充電，雖然沒有蘋果MagSafe專屬的彈窗提示，但手機可以正常無線充電。
努比亞邁飛磁吸車載無線充內建的磁鐵磁吸足夠強，所以跟手機吸附較為緊密，正常行車過程中可以起到固定手機的作用，不容易發生脫落。
二、努比亞邁飛磁吸車載無線充電器拆解

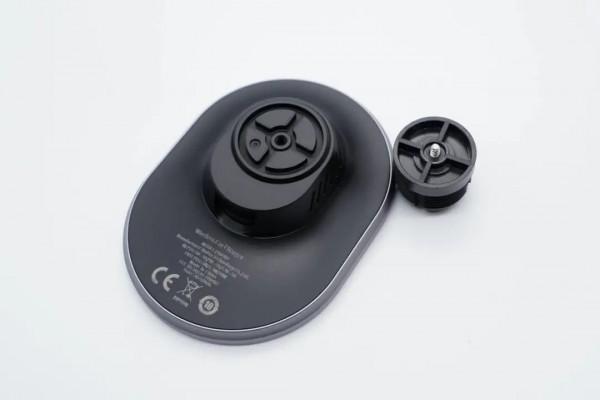

在拆解這款磁吸無線充電器之前，首先將固定支架和主體機身分離。
拆下機身上的固定底座。

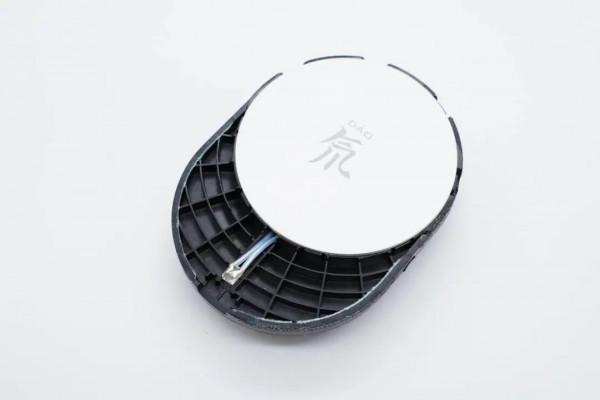

從側面撬開外殼。
鋁合金殼體內壁貼有兩顆定位磁鐵，並設有一個導光柱。
另外一部分殼體為黑色PC材質，可見一顆LED指示燈。

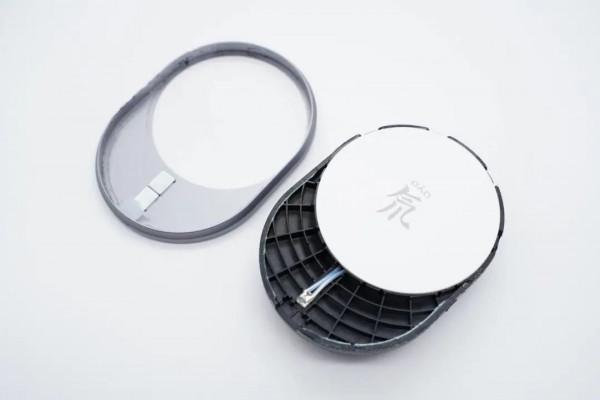

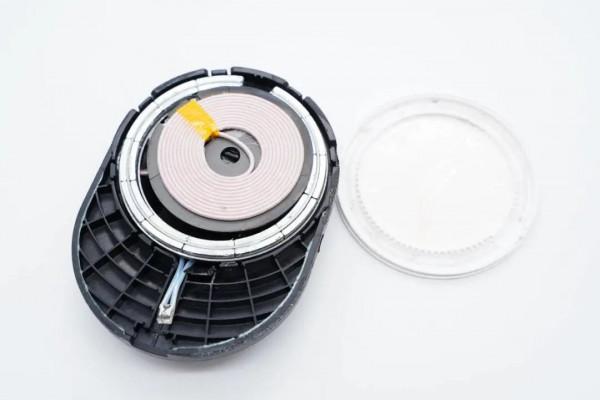

繼續將無線充正面的白色面板拆除，露出內部的磁鐵環和線圈，白色面板使用雙面膠與線圈粘合。
將線圈掀開，下面是PCB控制電路板。線圈背面貼有減震泡棉，主控PCB板貼有一張黑色絕緣板。
線圈和PCB板之間除兩股利茲線之外，還設有一個熱敏電阻連線。

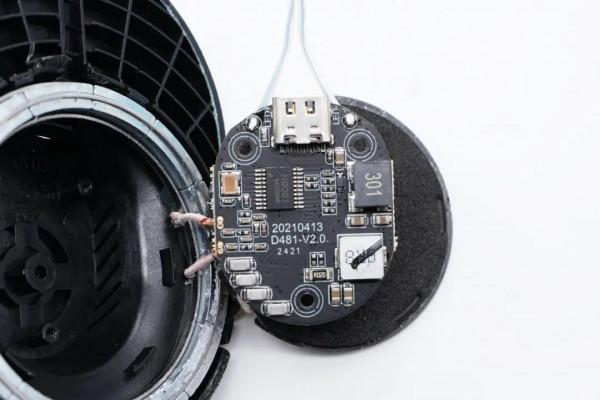

取出內部PCB板，這一面主要設有一顆介面取電晶片、一顆調壓晶片，以及一顆智慧全橋晶片。線圈與PCB板連線處採用打膠處理。

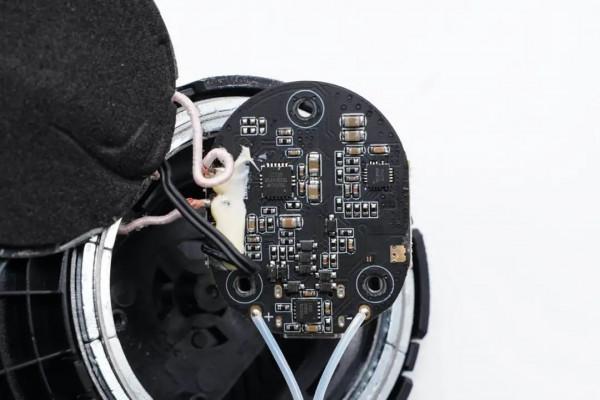

PCB板背面主要是無充主控晶片、濾波電感以及調壓電感。
經過充電頭網觀察分析發現，這款無線充電器採用的是定頻調壓架構，發射部分由MCU主控晶片搭配高整合智慧全橋晶片組成，透過獨立的調壓電路為無線充功率級供電，實現對外的功率輸出。

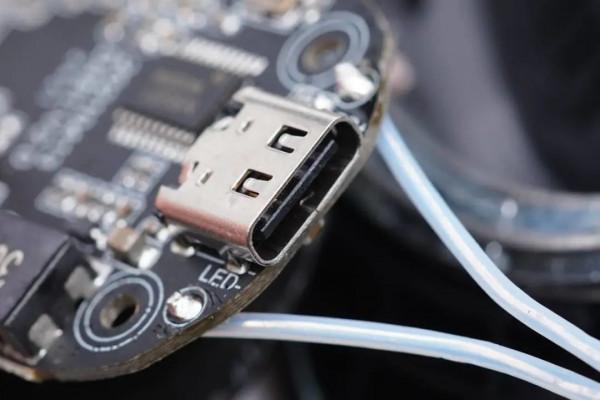

輸入端採用USB-C介面，同時相容QC、PD等主流的快充電源供電。
介面協議晶片採用的是慧能泰HUSB238，這是一顆極簡的USB PD Sink（PD受電端晶片，也叫PD誘騙晶片）晶片，已經透過USB-IF PD3.0認證，TID 號3666。HUSB238耐壓可達30V，功耗非常低 ，使用極簡，傳輸額定功率最高可達100W；相容PD3.0 V1.3和Type-C V1.4，還可以支援BC1.2 DCP、CDP和SDP和Apple 5V2.4A充電協議。
輸入端設有一顆濾波電感。

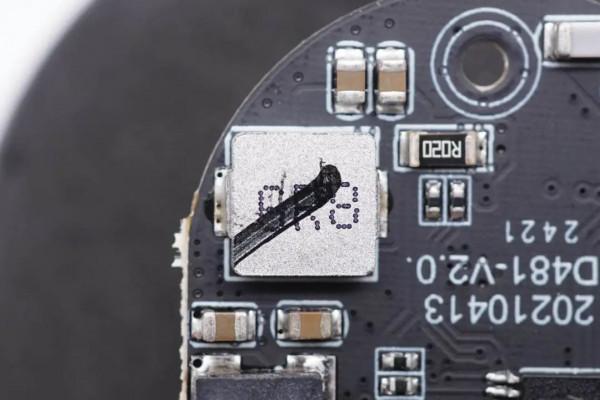

旁邊是一顆調壓電感，用於配合控制器實現升降壓，為無線充功率級別供電。
調壓晶片採用的是南芯SC8101，該晶片透過無線充電主控晶片控制，進行無線充電的定頻調壓。SC8101支援5V-32V寬範圍輸入電壓，透過設定分壓電阻器，將輸出電壓調節在固定的5.1伏或定製的電壓。
SC8101還提供高精度的輸出電流限制，當輸出達到設定電流極限時，變頻器進入恆流（CC）模式；總輸出功率可由一個電阻程式設計，便於恆功率控制，內建開關管可提供5V5A輸出。
南芯SC8101集成了45mΩ高邊NMOS和30mΩ低邊NMOS，實現了高效率。此外還提供了低端門驅動程式（LSD）來驅動外部NMOS，並與內建NMOS一起工作；採用可程式設計線損補償，可程式設計頻率設定，外部元件最少，可為使用者的不同應用實現最大功能；採用3x3x0.55mmQFN封裝，超薄超小可以放置在空間狹小的裝置內部。
充電頭網瞭解到，南芯SC8101此前已被努比亞15W邁飛磁吸無線充電器、安克磁吸式雙項無線充電器、華為P40手機保護殼、小米二合一充電器採用，此外，南芯的快充晶片被廣泛應用於移動電源、充電器、車充等領域，並獲得數十款產品採用。
無線充電主控晶片採用的是方昕科技的N9001，該晶片按照Qi標準1.2.4版發射器方案設計，會自動檢測符合Qi標準的接收器，與接收器建議資料通訊，並智慧管理無線電源傳輸。為了增加應用靈活性，設計了動態檢測輸入電源，支援QC2.0/3.0、DC9V、DC12V介面卡。

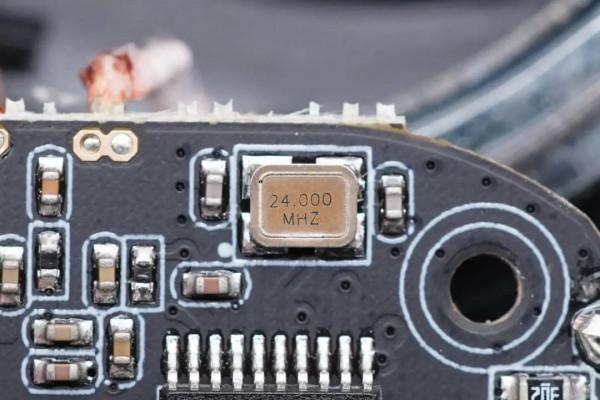

旁邊設定一顆24.000MHz無源晶振，為主控晶片提供時鐘。
無線充的智慧全橋晶片來自南芯半導體，型號SC5004。這是一個高度整合的無線功率發射器模擬前端，它包含實現WPC相容無線充電器所需的所有模擬元件，集成了全橋式功率驅動器MOSFETs、電流檢測放大器、自舉電路、通訊解調器和保護電路。
南芯SC5004詳細規格資料。
四顆NPO諧振電容。
無線充電器全部拆解完畢。
充電頭網拆解總結
努比亞邁飛磁吸車載無線充電器在造型上與常規的無線充電車載支架有別，無夾臂的設計讓其看起來更加簡約。正面為灰白配色，並採用鋁合外殼，提升產品手感和檔次；實測可以為iPhone 12系列磁吸無線充電，並且磁吸力足夠，吸附牢固，手機不會輕易脫離。
產品內部採用定頻調壓架構，由方昕科技主控晶片+南芯半導體的智慧全橋實現無線充電，同時還採用了南芯半導體降壓晶片調壓。不僅支援QC充電器供電，還相容PD快充供電，這也得益於內建了慧能泰的輸入協議晶片。產品的用料都屬於業界主流水準，是一款不可多得的第三方磁吸車載無線充電配件。
