【商品檢驗】要便利更要安全——一把電水壺的“體檢”之路

電水壺是日常生活中喝水燒水的必備單品，是一種常見的小家電，因其簡單、便捷等特點被大家廣泛接受。日常我們使用的電水壺是否是合格安全的？電水壺使用時帶電，水不小心滴上去會觸電嗎？使用過程中是否會有電擊風險？讓我們一起參照電水壺的國際通用“體檢標準”IEC60335（IEC60335-1家用和類似用途電器的安全通用要求以及IEC60335-2-15液體加熱器具的特殊要求）做一個全面的“體檢”。

電水壺

01 電水壺的結構“體檢”

在結構方面，首先是考慮電水壺結構中是否有危險的電容器，消除殘餘電流電擊風險。確定電容的電擊風險，按IEC60335-1 22.5規定，是透過插頭電擊危險試驗方法來驗證。先將器具以額定電壓供電，然後拔掉電源插頭，在拔掉電源插頭後1秒鐘，用電壓表測量插頭兩腳之間的電壓，重複做10次。測試電壓不超過34V，就說明該專案“體檢”合格。

另一個需要關注的地方是不可拆卸部件的可靠性。標準規定，提供必要防護等級的不可拆卸的部件，應以可靠的方式固定，且應能承受在正常使用中出現的衝擊或按壓強力。起關鍵絕緣作用的部件，不嚴重破壞就不能將它取下；或者遺漏了該部件，電水壺就不能正常工作或是明顯的不完整。

關鍵絕緣部件的設計或保護應滿足：即使其材料磨損或是表面塵埃髒汙沉積，其表面或空間導電性都不會超過標準規定的值。

02 電水壺的內部佈線“體檢”

關於內部佈線，它是防止電擊的重要防線，IEC 60335-1在第23章進行了比較詳細的規定。

佈線槽要求光滑、無銳利稜角，否則需加護線套加以保護。內部佈線不應與可引起絕緣損壞的毛刺、冷卻翅片或類似的稜邊利角接觸；絕緣導線如果需要穿過金屬孔洞，孔洞應有平整、圓滑的表面或帶有絕緣套管；內部佈線不應與運動部件接觸。圖例產品展示了一例因為毛刺和鋒利銳邊的存在，內部電源線被劃傷的情況。

內部佈線問題

再者，內部佈線的絕緣應能承受在正常使用中可能出現的高電壓。這個專案的檢驗方法是在導線和包裹在絕緣層外面的金屬箔之間施加2000V的電壓，持續15min；如果不被擊穿，則認為是“體檢”合格的。

內部佈線的其他要求：

1.當套管作為內部佈線的附加絕緣使用時，應用可靠的方式固定；

2.黃/綠雙色導線只能用於接地導線；

3.鋁線不應用於內部佈線；

4.內部佈線經過螺絲柱旁或上下蓋凸邊時，一定要固定好佈線，內部線不能壓在螺絲柱上或凸邊處，以免被螺絲打破絕緣皮或被凸邊壓破絕緣皮。

03 接線、接地“體檢”

接地裝置是器具在絕緣失效時，防止危險電流流經人體的保護措施。標準規定，接地端子的夾緊裝置應充分牢固，以防意外鬆動。接地導線的長度應滿足當電源線從固定裝置中滑出時，載流導線在接地導線之前先繃緊。接地狀態是否良好應透過測量接地電阻進行驗證。

04 爬電距離和電氣間隙“體檢”

電氣間隙指在空間中的最小直線距離。爬電距離是指沿著絕緣體表面爬行的最小距離，因此它是絕緣體在兩導電體之間時的情況。

電水壺的爬電距離、電氣間隙測量應該在以下四種情況下進行：

1.不同電位的帶電部件之間；

2.帶電部件和越過基本絕緣的其它金屬部件之間；

3.帶電部件和越過加強絕緣的其它金屬部件之間；

4.用附加絕緣隔開的金屬部件之間。這四種情況下的測量限值，在標準中都有規定。

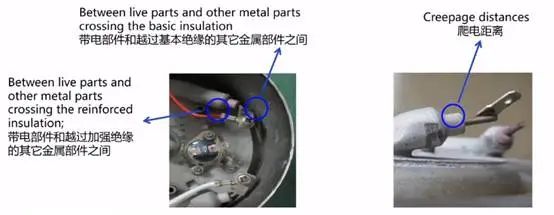

比如圖中所示的不鏽鋼水壺：發熱管冷針是裸露的帶電體，到煲身或者發熱管金屬表面或者熱盤底面的空間距離，都屬於電氣間隙的範疇，不能小於2毫米。裸露的帶電體到發熱管表面，中間有陶瓷絕緣體，有爬電距離的要求，不能小於4毫米。

爬電距離、電氣間隙問題

05 對觸及帶電體的防護“體檢”

對可觸及帶電部件的防護，IEC60335-1的要求是不得觸及到帶電體。用圖中所示的B型試驗探棒，作為標準測試手指，去試探器具上的開口或孔隙。不得觸及帶電部件及僅用油漆、搪瓷、普通紙、紡織品隔離的帶電部件，也不能觸及內部線束。在探棒無法插入開口時，則在垂直方向施加20N的力。

試驗探棒檢測

06 防水“體檢”

水對電器產品中電氣絕緣效果影響很大，液體加熱器特殊標準（IEC60335-2-15）中對此也有特殊的要求。總的原則是，電水壺在水溢位、潮溼狀態以及無繩水壺底座在滴水狀態下，其絕緣的爬電距離、電氣間隙、電氣強度值不應超過規定的限值。

比如，無繩水壺底座的防水試驗。標準要求用30ml濃度為1%食鹽溶液作為模擬溶液，從200mm高處透過內徑為8mm的管子在2秒鐘內注入到聯結器上，然後進行電氣強度測試。檢驗是否有電擊穿的情況發生。

防水試驗

07 洩漏電流和電氣強度“體檢”

電水壺的洩漏電流和電氣強度防護主要透過使用非金屬材料，特別是塑膠來實現，而塑膠材料的尺寸穩定性受溫度的影響很大。標準對此分別規定了三種情況，即工作溫度下、常溫非工作狀態時以及非正常使用後洩漏電流和電氣強度的可靠性。

工作溫度和非工作狀態下的常溫洩漏電流和電氣強度檢測比較簡單。而非正常工作後的檢測相對複雜，主要因為非正常工作的方式不止一種，需要分別進行模擬操作。

非正常工作的原則是模擬電水壺在可預見的超過額定功率、額定水量，以及蒸汽保護開關失效、熱保護器不工作等的情況下，器具發生過熱變形，其關鍵絕緣部件的防電擊防護等仍符合標準要求。

電水壺是家庭常用小家電，它的安全直接關係著每個家庭的生命和財產安全。出口歐盟的電水壺因為產品的電器安全不符合標準要求將被歐盟的安全門網站通報，出口企業將面臨扣留、召回等損失，還會影響“中國製造”的信譽。

在此，海關提醒相關出口電器產品生產企業：

一是設計風險管理。風險管理是一種強有力的方法，可確保產品在合理可預見的使用條件下不會對假定的消費者造成危險。風險管理流程是一種結構化的方法，簡而言之就是識別風險、瞭解風險，以及降低風險。就家用電器電擊風險管理而言，製造商應該首先識別所有與產品相關的、潛在的電擊危險，即產品在其整個生命週期內對消費者可能構成的所有電擊風險。這也是許多製造商容易疏忽或者重視不夠的地方——只是根據某些標準測試其產品，而忘記或輕視了產品可能存在的其他危害。

二是出口歐盟電器產品要符合歐盟電器安全要求。企業可在產品進入歐盟市場之前向知名度高、信譽度好的第三方檢測認證機構申請“全面體檢”（安全認證）以確保產品的安全性。
