一輛配置DJS發動機、UUL變速器的2021年奧迪Q3L。該車啟動後儀表顯示 “制動系統故障！請安全停車”，儀表上ABS故障燈和防滑燈點亮，如圖1所示。

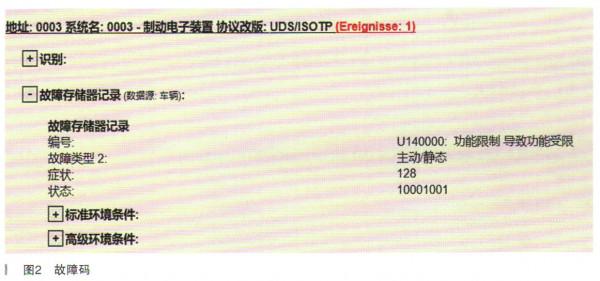

故障診斷：使用V AS6150E檢查制動電子裝置，有故障碼 “U140000：功能限制導致功能受限”，如圖2所示。
該車ABS系統電路圖如圖3所示。
可能故障原因如下：
·制動電子裝置供電及線束故障
·其他控制單元故障引起
·制動電子裝置內部故障
·改裝引起
·其他
除了ABS系統有故障碼外，發動機和變速器控制單元等其他相關控制單元無故障碼，如圖4所示，排除其他控制單元故障。
該車為新車，本著少拆卸部件的原則，首先使用診斷儀進行功能引導，結果如圖5所示。檢測ABS控制單元J104的電源電壓，T46b/1端子和T46b/31端子電壓正常，T46b/14和T46b/46端子接地正常。T46b/30端子電壓顯示0V（如圖6所示）。
T46b/30端子的供電來自SB1，檢查SB1保險絲良好，檢查保險絲座發現插針凹陷（如圖7所示）。
拆卸保險絲盒，修復凹陷的插針後故障排除。
故障排除：修復凹陷的插針後故障排除。
故障總結：新車故障多數原因是安裝不到位或者線束針腳故障，維修時要多考慮這方面因素，可節約維修等待時間。
