今天收了一片技嘉B75M-D2V（REV1.0）的主機板，客戶說放在辦公室裡5-6年沒動了，現在無法開機。加電測試，診斷卡的3VSB燈能亮，按開機鍵沒有任何反應。
首先測量開機鍵電壓3.3V正常，到IO的31腳通路正常，按下開機鍵IO33腳的-PWRBTSW訊號有跳變，測量IO43腳的-RSMRST為0V，這個不對，正常應該為3.3V。

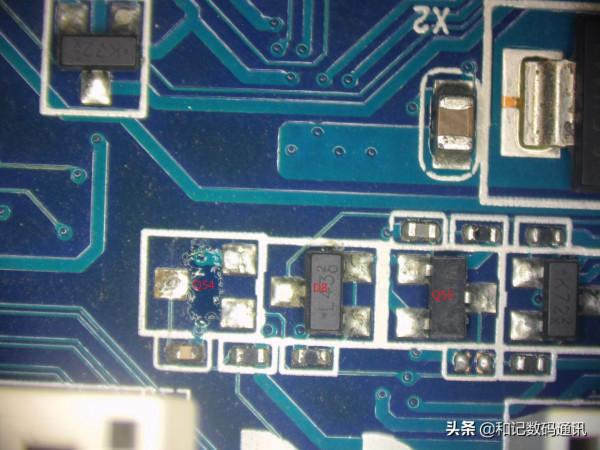

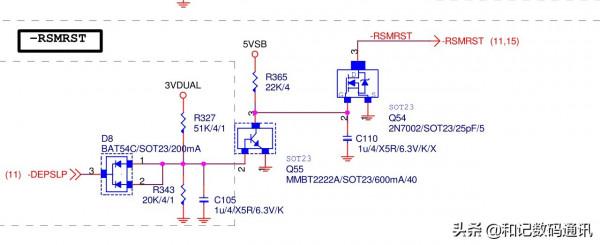

-RSMRST訊號是IO送到南橋的訊號，根據圖紙發現還受兩個管子的控制，分別是Q54和Q55。透過測量發現Q54的G極電壓為5V，這說明Q55沒有工作，測量Q55B極電壓3V，C極5V，拆下Q55更換一新三極體，測量Q54G極電壓0V,D極電壓3.3V，-RSMRST恢復到了3.3V正常。
按下開機鍵可以觸發了，風扇一轉一停，說明還有其他故障，繼續查吧。測量記憶體供電1.5V正常，橋供電1.05V正常，鎖相環1.8V正常，測量VCCSA0.9V沒有，
測量Q8的D極CPU_VTT為0V.

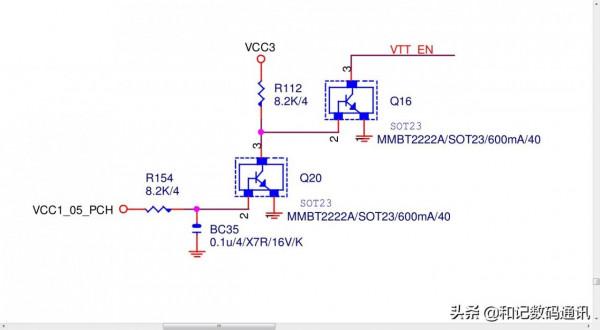

透過測量發現TU1的7腳VTT_EN為0V，VTT_EN又受另外兩個管子控制，
透過測量發現Q20的B極為1V正常，C極3V不正常，拆下Q20直接更換VTT_EN有電壓了，按開機鍵已經可以跑碼了。
這時候又發現一個問題，不定時的掉電重啟，沒有任何規律，最後更換Q16解決問題。維修到此結束。
