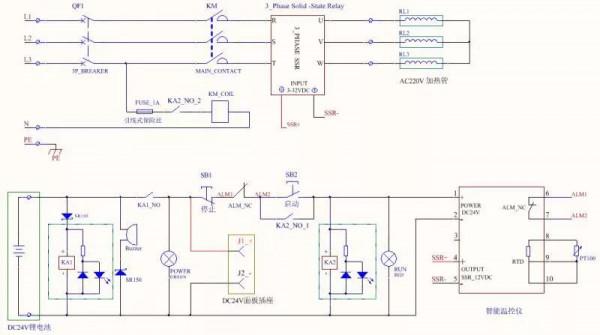

應客戶要求，做一個控制箱，控制電源是客戶自備的DC24V鋰電池，面板表面帶電源插孔，紅色必須為24V正極，黑色必須為24V負極。為防觸電，控制加熱器工作的按鈕、指示燈、繼電器都必須是DC24V電壓，參見下圖。以前是用接觸器控制加熱管，溫度偏差大，在設定值附近恆溫工作時，接觸器頻繁動作，噪聲很大，且經常壞。本文介紹的方法是用三相固態繼電器控制加熱管，在智慧溫控儀控制下，實現精細調節，超調小，恆溫精度高，能控制在正負0.5度以內。
上圖中的繼電器KA1，是防電池反接繼電器，當極性接反時，蜂鳴器會鳴叫，提示極性接反，此時KA1因肖特基二極體SR150反偏而不能工作，其常開觸點不閉合，不會給後面電路和麵板插座供電。
當電池與控制箱連線正確時，KA1動作，蜂鳴器因二極體反偏不工作，綠色電源指示燈點亮，就能開始操作了。
KA2是操作繼電器，按下啟動按鈕，KA2得電並自鎖，由KA2常開觸點KA2_NO_2控制接觸器KM動作，給三相固態繼電器供電，此處的接觸器KM僅作電源控制，不參與溫度調節，溫度調節由三相固繼完成。
溫控儀是控制核心，必須選帶SSR輸出訊號的型別，輸出的控制電壓一般是DC12V。SSR是固態繼電器的英文縮寫，其控制電壓一般是3～32VDC，用DC12V電壓控制是沒問題的。
測溫感測器可以用RTD，也可採用熱電偶（TC），本文采用Pt100 。
使用三相固態繼電器時，必須配散熱器，按裝時要先在SSR底板塗導熱矽脂，然後再用螺釘固定在散熱器上，採購SSR時，請供應商配套好散熱器。環境溫度較高時，要配散熱風扇。
本文使用的加熱管為AC220供電的，按三相負載星形連線，此時每相負載電壓即為220V；如果加熱管為AC380供電，則必須將負載接成三角形連線。如下圖所示。
加熱管的三角連線與三相電機的三角連線道理相同，此時每相負載電壓為AC380V。用三根加熱管星形連線或三角連線，目的都是為了三相供電平衡，不至於某相負載過重而導致其電壓下降過多，影響到其他用電裝置正常工作。
