三星Galaxy Watch4擁有40mm和44mm兩種尺寸。eWiseTech入手了一款40mm大小的藍芽版。作為首款可測量身體成分的智慧手錶，其中的感測器肯定不會少。所以今天的拆解，就讓我們來看看內部的這些感測器吧。

拆解步驟

三星Galaxy Watch4的錶帶先取下。正式的拆解從手錶背面開始，底殼部分由4顆Y字螺絲固定，模組與錶殼間有防水膠圈。1根FPC軟板分別連線底殼內部與主機板，底殼部分的介面處貼有絕緣膠紙。

主機板透過十字螺絲固定，正反面貼有散熱銅箔和散熱矽膠。主機板上三個介面都為BTB介面。主機板遮蔽罩下有面積較大的點膠溢位。

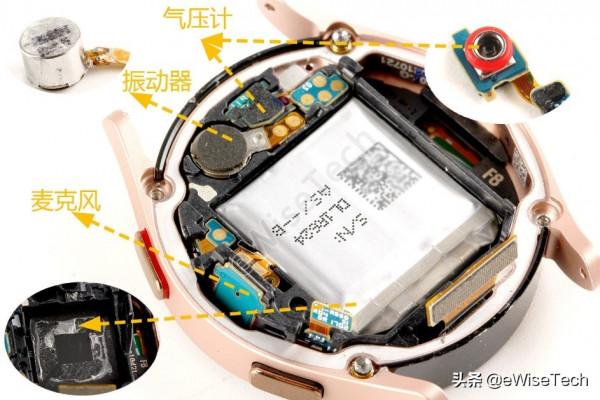

額定240mAh鋰聚合物電池使用雙面膠貼合，固定在電池艙內。振動器採用圓形線性振動器用雙面膠固定，背面有一小塊泡棉膠墊。振動器旁是透過泡棉膠固定的氣壓感測器，包有一圈紅色矽膠圈。麥克風和側鍵軟板用雙面膠固定在內支撐側面。

內支撐模組透過撬棍取下，模組為塑膠加金屬底板材料生產，並且集成了LDS技術天線。側鍵和麥克風整合在同一軟板上用雙面膠貼合在內支撐側面。

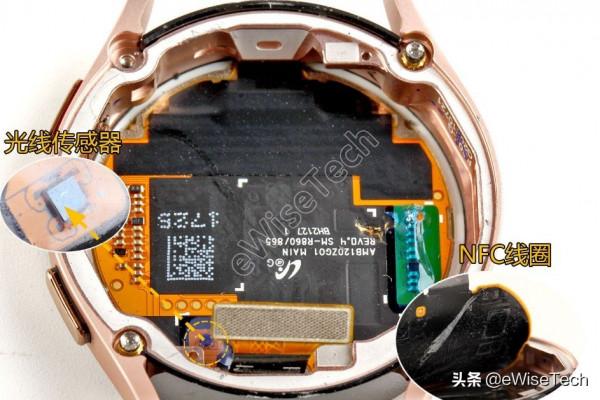

鋁合金一體化錶殼，螢幕使用三星自家的Super AMOLED螢幕，40mm版為1.2英寸圓形屏，解析度為396x396。軟板與螢幕之間貼有NFC線圈，螢幕背面軟板左下角整合一顆光線感測器，用來感應外界光線亮度自動調整螢幕顯示亮度。

揚聲器透過金屬定位器和2顆十字螺絲固定在底殼一側，揚聲器上有防塵網和防水膠圈。底殼內側有2個矽膠蓋。

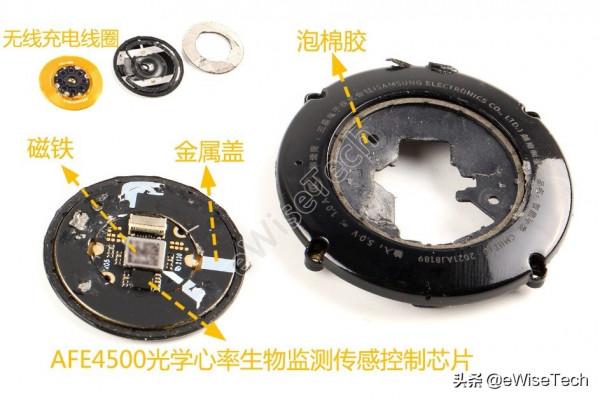

底殼和心率監測小板之間用泡棉膠貼合固定。心率小板與玻璃感應底蓋之間用泡棉膠固定。小板中心為磁鐵，外圍是吸附充電座的磁性金屬蓋，磁性金屬蓋下方為無線充電線圈。小板正面整合1顆TI AFE4500光學、心率、生物監測控制晶片。無線充電線圈與小板之間採用點焊方式固定。

心率小板背面整合8顆電子生物感測器，中間有2顆綠光LED發射燈珠和2顆無光燈珠組成光學心率光感器。

主機板ic資訊

主機板主要IC（下圖）:

1、Broadcom- BCM430132-無線、藍芽晶片

2、Samsung-電源管理晶片

3、IMAGIS-iST207W-觸控晶片

4、AKM-AK09918C-指南針晶片

5、Samsung-1.5GB記憶體+16GB快閃記憶體晶片

6、Samsung- Exynos W920-5奈米雙核處理器晶片

7、NXP- SN100T-NFC控制器

8、STMicroelectronics-加速度計和陀螺儀晶片

9、IDT-P222S-無線充電管理晶片

10、RichTek-可穿戴AMOLED產品電源解決方案晶片

三星Galaxy Watch4主控採用堆疊封裝，上方為三星1.5GB記憶體和16GB快閃記憶體晶片，下方為三星Exynos W920 雙核1.18GHz移動處理器，5nm工藝，晶片之間有較厚的點膠。

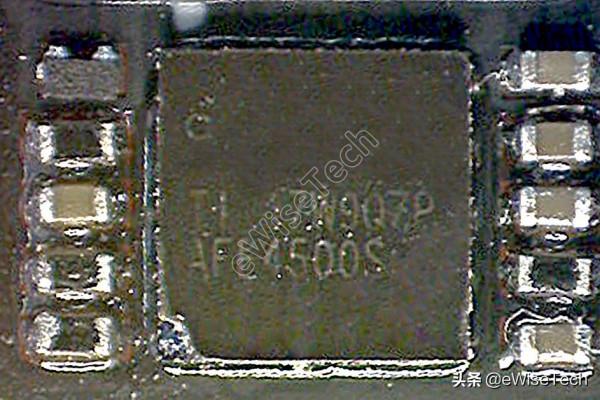

TI公司AFE4500光學、心率、生物監測控制晶片，這顆晶片在eWiseTech拆解裝置資料庫中首次出現。AFE4500是一種多功能訊號採集系統，支援三種訊號鏈。具有整合激勵和感應功能的阻抗測量訊號鏈可用於生物阻抗分析 (BIA)、面板電反應分析 (EDA) 和阻抗譜分析等應用。

總結資訊

三星Galaxy Watch4整機軟體方面採用三星首款Wear OS作業系統，系統預裝多款用於監測APP軟體，硬體方面與上一代產品有較大提升，整機晶片方案上更換了5nm雙核Exynos W920處理器，無線晶片更換為2.4G/5G雙頻晶片，無線上網更快更穩定。

手錶整機拆解比較簡單，易於維修。內部元件採用雙面膠泡棉膠和螺絲組裝固定。內部並沒有發現大面積防水和散熱材料，散熱方面只有主機板正反面遮蔽罩表面貼有2層黑化銅箔材料以及銅箔背面1層白色散熱矽膠貼，說明整機發熱量並不大。除了錶殼間有防水矽膠圈外，只有氣壓計外圍有矽膠圈。（編：Judy）
