為了保證可靠的執行和操作者的安全,金屬封閉開關裝置應具有以下功能:
1.防止帶負荷分、合隔離開關(隔離手車);
2.防止誤分、誤合斷路器、負荷開關、接觸器(允許提示性);
3.防止接地開關處在閉合位置時關合斷路器、負荷開關等開關;
4.防止在帶電時誤合接地開關;
5.防止誤入帶電隔室。
以上5點統稱為“五防聯鎖”
一、KYN28A-12產品如何實現五防聯鎖功能?
1.防止帶負荷分、合隔離開關(隔離手車) :
斷路器手車(上下觸頭相當於隔離開關),採用斷路器與地盤車聯鎖;
隔離手車,採用電磁鐵與斷路器進行電氣聯鎖,防止斷路器處於合閘位置搖出隔離手車。
2.防止誤分、誤合斷路器(允許提示性);
因其允許提示性,且在其他聯鎖配合下,即使發生誤分、誤合斷路器,也不會產生事故,因此重要度不是很高。目前很少中置櫃具備該功能。
實行該功能須採用電氣和機械2種聯鎖同時使用。
3.防止接地開關處在合閘位置時關合斷路器:
接地開關處在合閘位置時,斷路器手車處在試驗位置,透過導軌聯鎖裝置,手車不能搖到工作位置。斷路器雖可以關合,但與主迴路已經斷開,不會造成事故。
4.防止在帶電時誤合接地開關:
當裝置處於通電狀態時,斷路器處在合閘狀態,斷路器手車不能搖動,保持在工作位置,接地聯鎖機構的舌板不能往下按,接地開關不能合閘操作。
5.防止誤入帶電隔室:
因防護物件為人,保證人身安全,因此該功能為五防之首。
一般透過接地開關或電磁鎖和門聯鎖來實現該功能。
停電順序:
斷路器分閘,手車搖到試驗位置,接地開關合閘,前下門和後下門開啟。
送電順序:
關閉前下門和後下門,接地開關分閘,手車搖到工作位置,斷路器合閘。
KYN28聯鎖現狀:
按正確的送電順序操作,處於通電狀態:
斷路器合閘,手車在工作位置,接地開關處於分閘位置,前下門和後下門透過聯鎖都不能開啟,滿足要求。
但出現誤操作送電,不關前下門或和後下門,接地開關還是可以分閘,手車搖到工作位置,斷路器合閘,開關櫃通電,但門開著,可以進入帶電隔室,不能滿足要求。
因此, KYN28接地聯鎖機構存在缺陷。
解決方案:
透過開發接地開關後門反向聯鎖和前下門反向聯鎖解決。
後門反向聯鎖:後門不關接地開關不能分閘。(已開發完成)
前下門反向聯鎖:前下門不關接地開關不能分閘。
警告

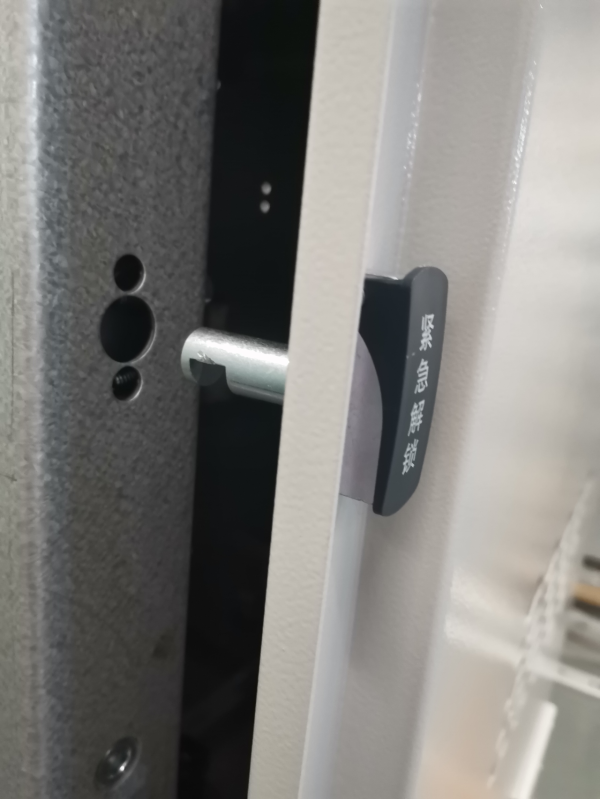

本開關櫃右後側板設接地開關後門機械閉鎖裝量,接地開關合時才能打開後門;只有關閉後門才允許操作接地開關。
接地開關不分閘後續操作就不能進行。
