故障現象：一臺美的牌 C21-RT2125 型超薄觸控電磁爐，使用者說一插市電空氣開關就跳閘，無法使用。
分析與檢修：根據使用者反應分析，會跳閘估計是機內嚴重短路，無疑是功率管或整流橋堆擊穿所致。於是接手時不敢直接試電，而先用數字表在電源線的插頭兩腳測量，顯示機內並沒有短路。由此判斷，該機是使用者在插電跳閘的時刻，機內保險絲也同時熔斷而開路。

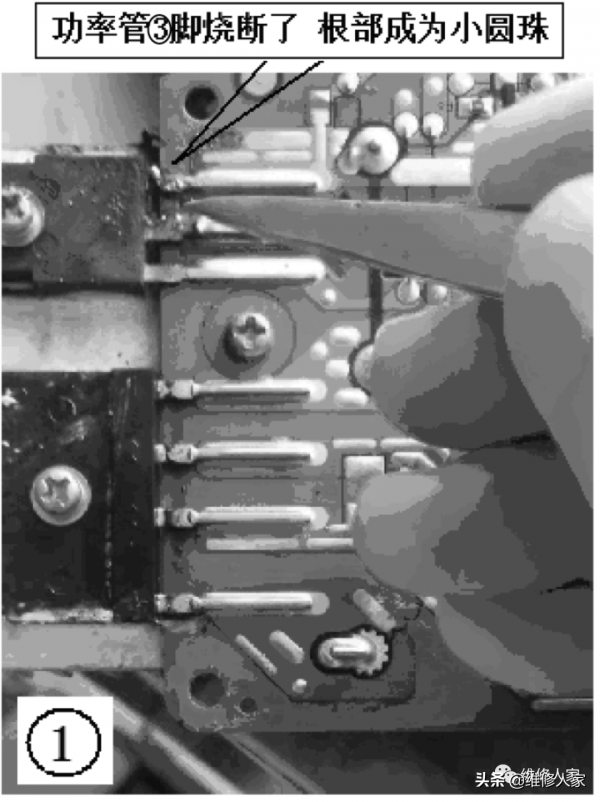

檢查過程：開啟機殼，第一眼就看見保險絲（12.5A 熔斷管）的玻璃殼已炸裂（整機開路了），再檢視重點元件功率管發現：IGBT管 （鏡面H20R1203）3腳的根部已燒斷熔成一小圓珠，2腳的根部也燒成一個缺口（如圖1所示），此現象正是特殊故障所在；
再測量橋堆（2510）內部也擊穿了兩隻二極體；繼續檢視輔助電源部分各元件，尚未發現異常元件。把已損壞的功率管和橋堆焊脫，先不急於換功率管，用一隻3510橋堆替換損壞的橋堆，然後試電觀察輔助電源完好與否？試電結果正常，有復位音，控制板LED正常點亮。這時測量三電壓基本正常，可以進行下一步。
正準備著手替換功率管時， 猶豫了一下，會不會替換後又燒功率管呢？為了慎重，還得查一查驅動電路是否正常？經檢查沒發現異常。又想：原本功率管是因何而燒得那麼特殊的呢？拿起功率管仔細琢磨：為什麼燒壞部位是在引腳的根部？難道該功率管內部還完好嗎？
用數字表蜂鳴檔測量，黑筆接2腳紅筆接3腳，顯示0.451正常（此值應該是內部阻尼管正向阻值），對調錶筆測量顯示1.650異常，正常值應該是無窮大，懷疑內部阻尼管效能不良。又想：通常功率管燒壞是在內部，而這隻功率管與眾不同，是發生在引腳根部，會不會是什麼外因引起打火拉弧造成？但是檢視電路板是乾淨的，於是懷疑功率管本身2腳、3腳之間有雜質，經仔細觀察發現，2腳、3腳之間的塑膠表面有碳化的痕跡，但經用酒精清洗後測量，反向阻值還是1.650不變，這時感覺有點悲催。猜測：可能2腳、3腳之間的塑膠表面首先附著了雜質引起打火，進而惡化致拉弧燒斷引腳 。抱著試試看的心理，著手把2腳、3腳之間的碳化塑膠細心鑿掉， 意想不到這一鑿竟救活了一隻功率管， 鑿後測量2腳、3腳之間反向阻值為∞，恢復正常。

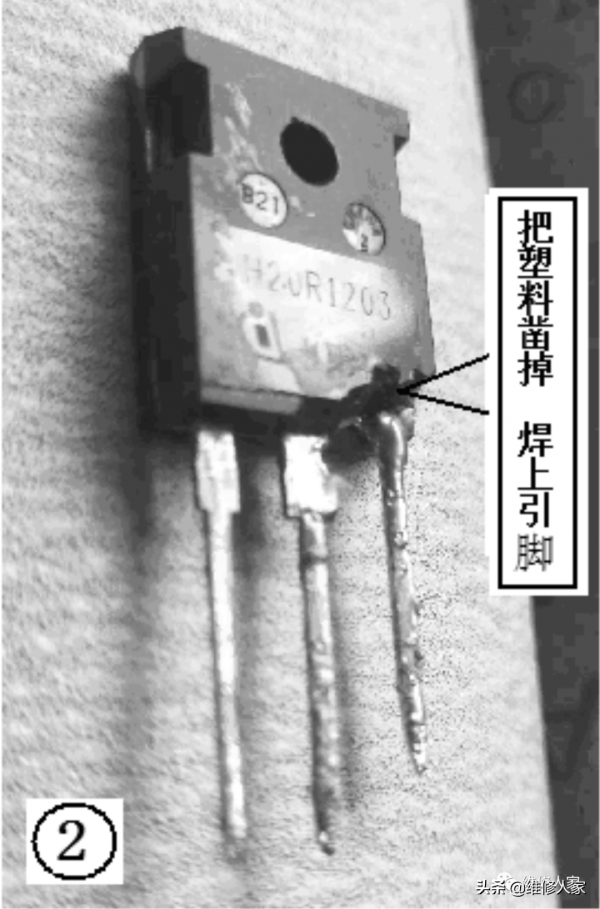

於是把原來的斷腳焊回接在3腳的根部（如圖2所示），重新上機試電，工作正常， 故障排除。
