一輛2020年一汽奧迪A6L(C8)e-tron轎車。該車儀表中駕駛系統黃色報警燈亮起。
故障診斷:儀表中駕駛系統黃色報警燈亮起確認故障存在,如圖1所示。
透過診斷儀檢測01發動機控制單元內有P229400(症狀號:15376)燃油壓力調節器2電氣故障/斷路靜態故障記錄。對其進行故障導航,首先作動器診斷檢查部件:燃油壓力調節閥N276功能,部件發出咔嗒聲,觸控閥有震動的感覺。最後導航結果是沒有故障被檢測到,但是存在一個有關部件的故障是燃油壓力調節閥N276,需檢測部件和發動機控制單元J623之間的兩根導線是否均對地短路,並且提示如果發動機控制單元和部件之間的接地促動導線連線(短路)到發動機接地,則部件雖然被促動,仍然記錄了關於部件的故障儲存器條目。
查詢Elsapro系統內電路圖(如圖2所示),N276兩根線與J623直接連線。

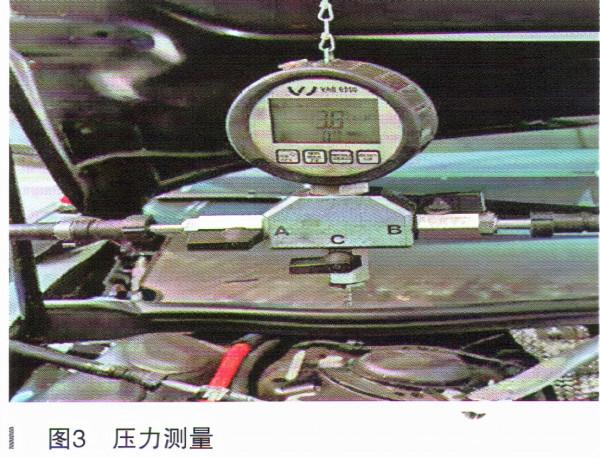

檢查N276,J623以及它們之間線路,插頭正確卡止,無針腳彎折、滑脫、接觸不良,導線無被擠壓、彎折、磨損;透過萬用表測量N276插頭上兩根針腳供電都是2.54V電供應,測量兩根線通斷及電阻都正常。透過燃油壓力錶測量低壓側油壓也是正常的(與正常車對比油壓),如圖3所示。懷疑是N276本身問題,倒換高壓油泵,試車後故障現象依舊。

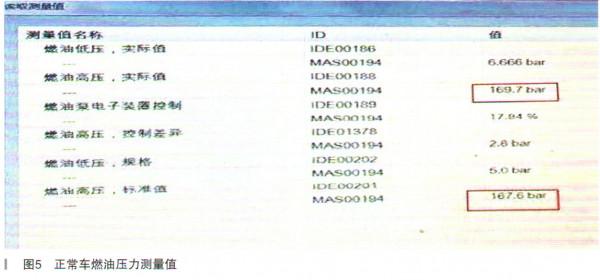

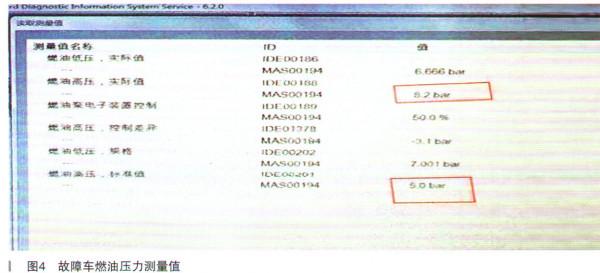

排除高壓油泵問題後,重新整理思路,用診斷儀讀取01中測量值,發現其燃油高壓實際值820kPa(8.2bar),標準值500kPa(5.0bar),明顯偏低[同工況下對比正常車實際值16970kPa(169.7bar),標準值16760kPa(167.6bar)],如圖4和圖5所示。

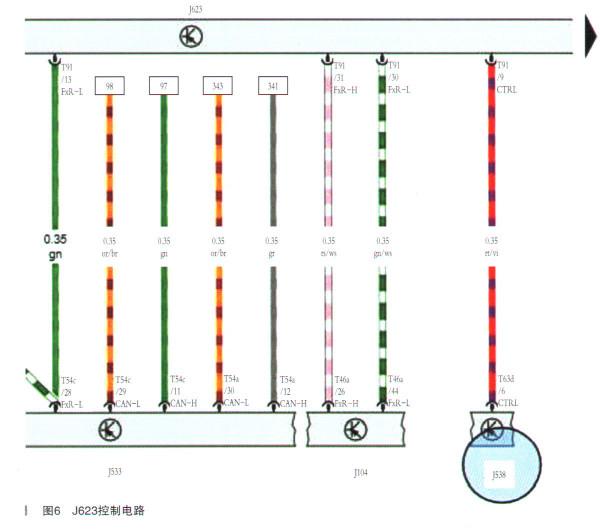

懷疑發動機控制單元J623間題,對其對除錯車後故障依舊;透過查詢電路圖(如圖6所示)發現有一條訊號線到燃油泵控制單元J538。
懷疑燃油泵控制單元J538內部故障反饋一個錯誤訊號給發動機控制單元J623,準備替換J538時發現其插頭中T6ad/6線彎折(如圖7所示),以為找到故障點,對其處理後試車,故障依舊。接著依次替換燃油泵控制單元J538和燃油泵G6,故障依舊。

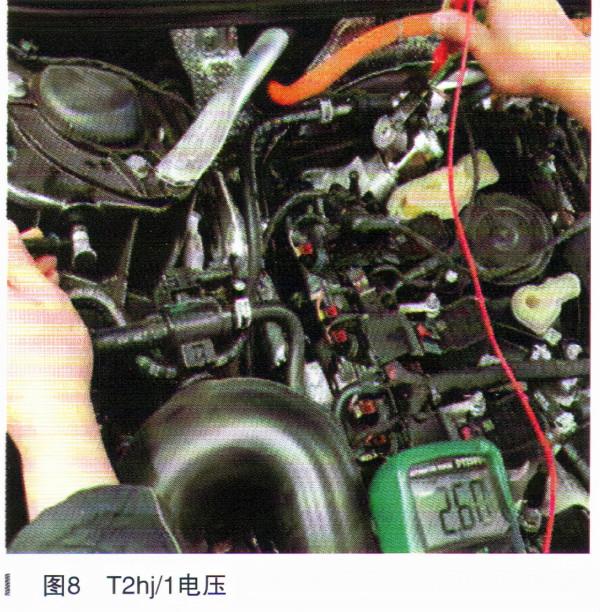

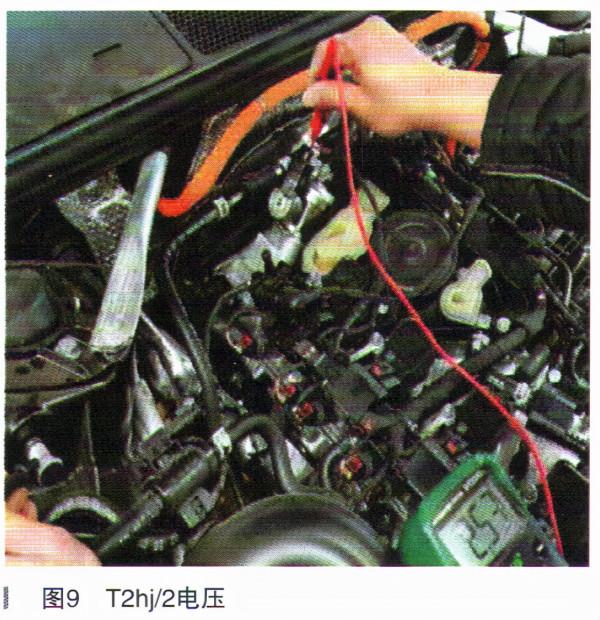

燃油系統中相關部件都進行替換後故障依舊,並且線路也進行測量並沒有發現明顯異常。再次整理思路,懷疑調節高壓泵燃油調節閥時其供電電壓有波動造成。用萬用表在不拔插頭情況下測量N276兩根線路發現T2hj/1電壓2.60V(如圖8所示),T2hj/2電壓2.53V(如圖9所示),直接測量兩針腳電壓壓差幾乎為0(如圖10所示)。
對比正常車1號針腳電壓2.54V,2號針腳電壓2.19V、直接壓差0.33V。由於已經排除高壓泵和發動機控制單元J623間題,只剩下它們之間線路了,所以替換髮動機線束,透過試車故障現象消失。
故障排除:更換髮動機線束。
故障總結:對於一些特殊故障,常規的判斷方法無法準確確定故障點時,可以對比同款車型,透過測量獲得一些關鍵測量資料,透過分析資料的差異幫助分析真正的故障原因。
