一、什麼是三網融合？
三網合一（即三網融合），是指電信網、廣播電視網和網際網路的相互滲透、互相相容、並逐步整合成為統一的資訊通訊網路，其中網際網路是核心。只需要引入三個網路中的一個，就能實現電視、網際網路、電話的功能，網路資源將得到充分的利用。
所謂三網合一是提供一個理想的低成本FTTH或FTTB（資料、語音和CATV）接入解決三網合一光纖交換機提供下聯光埠和CATV光訊號輸出埠，與放置在使用者家裡的家庭光網路單元（ONU）相聯，三網合一光纖交換機為新興的基於乙太網的三網合一FTTx而設計。三網合一光纖交換機提供多種網路管理方式，採用標準RS-232介面、Web瀏覽器、命令列介面（CLI）和基於簡單網路管理協議（SNMP）的網路管理平臺。系統管理員能輕鬆配置功能、監控效能和排除交換機故障。
一個典型的EPON系統由OLT、ONU、ODN組成。OLT放在中心機房，ONU為使用者端裝置。ODN是光配線網，主要由一個或數個分光器來連線OLT和ONU，它的功能是分發下行資料並集中上行資料。OLT既是一個交換機或路由器，又是一個多業務提供平臺，提供面向無源光纖網路的光纖介面。
OLT除了提供網路集中和接入的功能外，還可以針對使用者的QoS／SLA的不同要求進行頻寬分配、網路安全和管理配置。分光器是一個簡單裝置，它不需要電源，可以置於全天候的環境中，一般一個分光器的分線率為2、4、8、16和32，並可以多級連線。在EPON中，OLT到ONU間的距離最大可達20km，如果使用光纖放大器（有源中繼器），距離還可以延長，但是現在已經沒必要加放大器了因為現在農村基本上已經全面覆蓋了。
三網合一最大的好處就是資源整合。
二、三網融合的常用術語與定義
在瞭解三網融合之前，我們有必要了解下一些常用的術語的定義，這些也是在建設三網融合時常用到的。
1、無源光網路：由光纖、光分路器、光聯結器等無源光器件組成的點對多點的網路，簡稱PON。
2、無源光網路系統：由光線路終端OLT、無源光網路PON(或光分配網ODN)、光網路單元ONU 組成的訊號傳輸系統，簡稱PON 系統。根據採用的訊號傳輸格式可簡稱xPON，如APON、BPON、EPON 和GPON 等。
3、光分配網：是無源光網路的另一種稱呼，由饋線光纜、光分路器、支線光纜組成的點對多點的光分配網路，簡稱ODN。
4、饋線：光分配網中從光線路終端OLT 側緊靠S/R 介面外側到第一個分光器主光口入口聯結器前的光纖鏈路。
5、支線：光分配網中從第一級光分路器的支路口到光網路單元ONU 線路側R/S介面間的光纖鏈路。採用多級分光時，也包含除一級光分路器以外的其它光分路器。
6、冷接 子：一種透過機械方式快速實現裸光纖對接的光纖接續器件。
7、 光分路器：一種可以將一路光訊號分成多路光訊號以及完成相反過程的無源器件，簡稱OBD。
8、光分路盒（框）：專門為安裝光分路器設計製作的盒體或機框，內部包含光纖熔接盤和光纖活動聯結器等配件，具有一定的防塵功能。盒式可分成落地安裝式或掛牆安裝式，機框式可安裝在標準19英寸機架上。
9、A86 接線盒/A86 面板：一種長和寬均為86mm 的通用牆式出線裝置，由接線盒和麵板組成。
10、 綜合資訊盒：安裝在終端使用者處，具有電話、資料、有線電視等網路綜合接線功能的有源資訊分配盒。
11、使用者光纜終端盒：提供光纜到達使用者做終結的光纖保護盒，通常裝有光接外掛。
12、入戶光纜：引入到使用者建築物內的光纜。
13、皮線光纜：是一種採用小彎曲半徑光纖，具有低煙無滷阻燃特性外護套的非金屬光纜，適用於室內暗管、線槽、釘固等敷設方式。
三、FTTH網路建設主要提供業務
1、總體規劃
參考中國市場對寬頻接入網的發展要求，並結合當前GPON產品的特點及現網部署具體操作，建議採有FTTH建設模式，具備為終端使用者提供超高頻寬的能力，為終端使用者帶來IP網路+有線電視+固定電話等功能豐富的業務模式和最好的業務體驗。

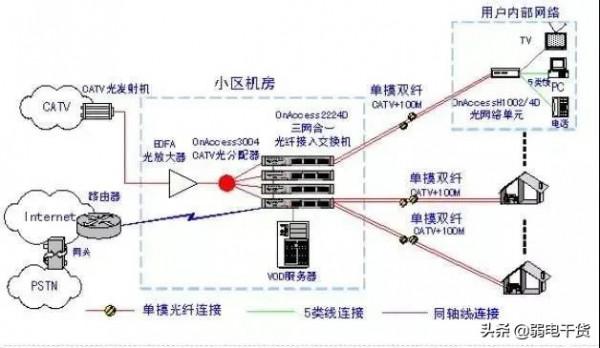

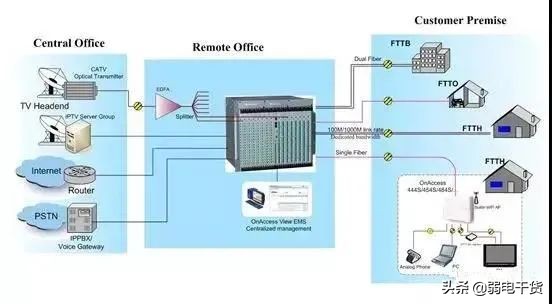

PON FTTH三網合一整體網路方案
2、FTTH網路區域劃分
FTTH 網路屬於接入網範疇，應與接入網規劃思路保持一致，透過區域劃分，以分割槽域為單位進行規劃，一般以接入網服務區為一個規劃分割槽域。接入網服務區是由接入網的一個主幹網服務所覆蓋的區域。一般以端局為服務區中心，可以有單局覆蓋的服務區，也可以有雙局覆蓋的服務區。在各接入網服務區FTTH網元和ODN網路等內容的規劃完成之後，再在整個本地網範疇內進行綜合考慮，並進行網路資源等內容的規劃、經濟評價等。
3、FTTH網路提供的主要業務
FTTH系統可以作為一種綜合接入手段，提供高頻寬和QoS 保證能力，可以承載包括乙太網/IP 業務、語音業務、影片監控等多種業務，滿足Triple-play 的需要。可以提供語音、資料、影片、監控業務的接入和承載：
資料業務：FTTH可以提供30M以上的頻寬，能夠在相當長的時期內滿足基於乙太網/IP的資料業務的需要，如網際網路接入、P2P、檔案下載、網路遊戲等各種業務和應用。
語音業務：FTTH系統可以提供語音業務，包括採用VOIP的軟交換電話語（及各項增值業務）和採用64kbit/s電路模擬方式的傳統電話。從技術發展趨勢來看，軟交換方式將成為FTTH必須支援的實現方式。
CATV業務：包括數字有線電視和高畫質有線電視，GPON頻寬有效佔用率可以極大的提高影片影象上行頻寬的佔用率，也同時提供更高的影片影象終端的下行頻寬。
對於公眾客戶：主要提供語音、資料和影片業務；
對於大客戶：商業客戶，主要提供語音、資料和監控業務。
四、基於FTTH網路規劃
1、OLT裝置
OLT 裝置一方面將承載各種業務的訊號進行匯聚，按照一定的訊號格式送入接入部分以便向終端使用者傳輸，另一方面將來自終端使用者的訊號按照業務型別分別送入各業務網中。
OLT 裝置應能靈活地對其所帶使用者的同類業務進行匯聚；對於所有乙太網/IP 類業務，應支援透過不同的上聯埠區分，以及透過相同的上聯埠以不同的VLAN等方式區分。
OLT設定方式：OLT集中設定在端局便於裝置的集中管理，節約網路上聯所需傳輸資源。光進銅退的實施，管道資源可以滿足未來大量光纜的敷設。光纜材料成本佔管線造價的比例較小，隨著光器件成本的進一步下降，大芯數光纜的建設成本與小芯數光纜相差將會越來越不明顯。集中設定在端局可以大大減少接入點的投資。集中維護管理可以降低維護成本。本次建議採用集中設定端局模式。
2、ONU/ONT裝置
ONU負責與OLT 之間的資訊互通，並可透過內建或外掛使用者網路介面裝置的方式提供使用者接入。
ONU裝置效能要求：ONU裝置應符合相應的技術體制。ONU 可根據不同的應用場合配置不同的使用者介面。
ONU設定與供電：ONU應根據FTTH網路的應用模式、業務需求進行設定：
可選擇將ONU設定在大樓樓道或豎井內機櫃、室外光交接箱等不同位置。ONU原則上採用本地供電方式，儘量不採用遠端供電方式。為保證斷電時語音業務的正常開展，可以根據需要提供ONU斷電保護。
3、ODN網路規劃
a、ODN框架結構
無源光分配網路（ODN）將OLT和ONU連線起來，提供了傳輸的手段；ODN包括OLT至ONT之間的所有光纜、無源器件和線路輔助設施。

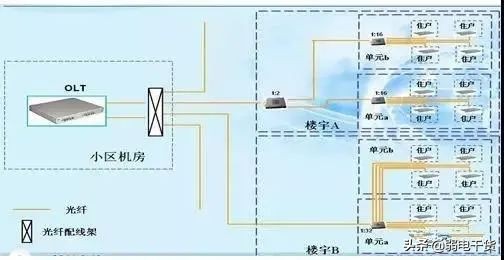

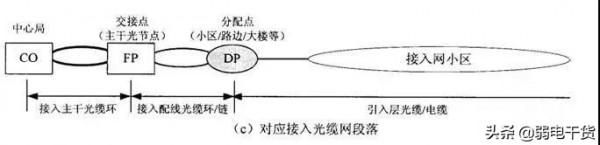

ODN網路以樹型結構為主，包括饋線段，配線段，入戶段3個段落，中間的光分支點為光分配點，光使用者接入點。ODN的饋線段從OLT局端延伸到各分配點，配線段從分配點延伸到各接入點，入戶段則從接入點處延伸到各個使用者，端接在使用者室內，或直接將入戶光纜連線到ONU上。
對於FTTH的應用，ODN網的配線光纜段可以是2~3級配線，有時可以是4 級配線；對於FTTB/C應用，光分配點可以兼作光使用者接入點，入戶光纜段可以預設。
ODN 網路涉及的無源光配線設施主要有：
1）局端配線設施：光配線架等。
2）光分配點設施：光配線架、光交接箱、光分線盒、光分路器、光分歧接頭盒等。
3）光使用者接入點設施：光分路器、光分線盒、光終端盒、光分歧接頭盒等。
4）使用者端接設施：使用者終端智慧盒、光纖資訊面板。
b、ODN光配線設施
光配線架、光交接箱
光配線架（ODF）是用於局端光通訊裝置與光纜的配線連線裝置，也是用於室內光分配點饋線光纜與配線光纜、或配線光纜與配線光纜的配線連線裝置。光交接箱一般用於室外的配線連線，對於大型樓宇，也可設定用於樓內配線的光交接箱。
室外光交接箱應儘量靠近永久性建築物設定。
光分線盒、光終端盒
光分線盒、光終端盒是用於室內的配線連線裝置，光分線盒可以提供光纖的熔接、端接、配線及分線功能，光終端盒則可提供除分線功能之外的其他功能。當用戶暫不開通光纖業務時，可使用具有光纖端接功能的光分線盒/終端盒，將配線光纜端接在盒內，待使用者申請業務時再將入戶光纜連線到使用者端。
光分歧接頭盒
光分歧接頭盒一般用於室外的配線連線（直熔方式的固定連線）。一般來說，每個分歧接頭盒可以提供2~8根光纜的保護性連線、光纖分配。

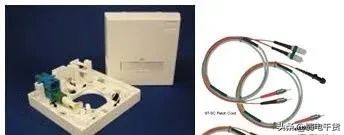

使用者終端智慧盒、光纖資訊面板
使用者終端智慧盒主要提供ONU 及使用者附屬終端的安裝、供電、入戶線光纜成端及光/電纜儲存和保護的功能。光纖資訊面板為入戶光纜提供保護端接功能，但光纖接頭容易因外界因素受損。
家用ONU 儘量安裝在使用者終端智慧盒內，入戶光纜直接終端在盒內以加強對光纖接頭的保護。對於實施FTTO的寫字樓，或競爭需要的樓宇，可以設定光纖資訊面板進行入戶光纜終端，需要開通業務時再透過尾纖跳至ONU。
分路器
光分路器（光纖分路器），也稱為“非波長選擇性光分支器件”，用於實現特定波段光訊號的功率分路及再分配功能的光纖器件。
光分路器可以作為獨立的器件在OLT節點、光分配點、使用者接入點使用，也可以置於其他局端配線設施、光分配點和使用者接入點設施內（一體化設計或可插拔式）使用。
c、光分路器部署

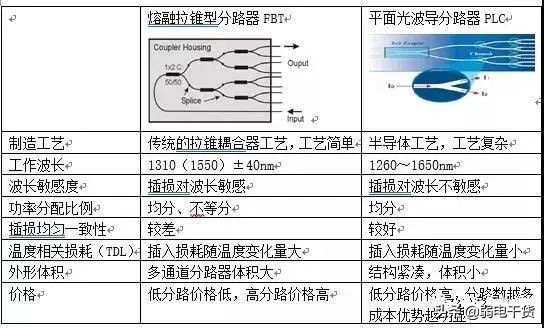

光分路器主要分為兩大類：一種是傳統光無源器件廠家利用傳統的拉錐耦合器工藝生產的熔融拉錐式（FBT）光分路器。另一種是基於光學整合技術生產的平面光波導（PLC）分路器。熔融拉錐型分路器和平面光波導分路器的比較如下所示。
光分路器宜選用平面光波導型器件，在低分路比（1×4及以下）情況下可以考慮選用熔融拉錐型器件。
低溫工作環境下推薦使用平面波導型光分路器，不推薦使用熔融拉錐型光分路器。
當由於ONU傳輸距離不同而對光功率分配有特殊需求時，ODN中可採用非均分光的光分路器，此時應選用熔融拉錐型光分路器。

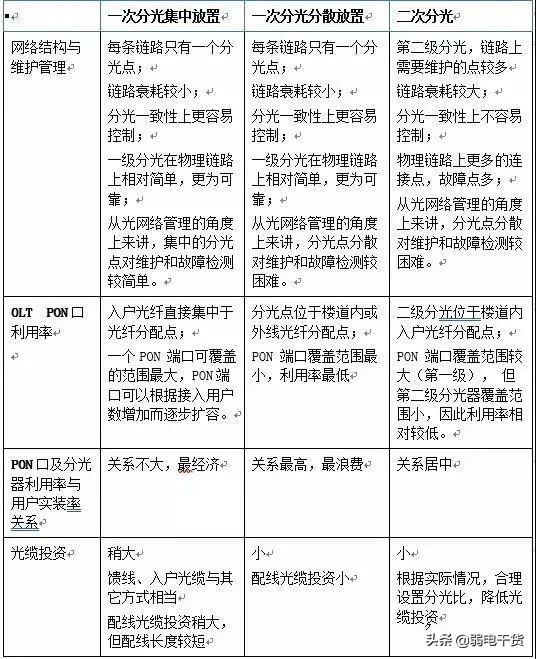

分光器部署和分光方式比較
PON網路宜採用一級分光，儘量不超過兩級分光。光分路器可適當分散設定，以便儘量靠近使用者。分光點應進一步靠近使用者，設於樓宇交接箱內。
4、光纜規劃
（1）核心層光纜可採用環形、網狀網結構，儘量利舊現有光纜資源，GE及以上IP業務顆粒原則上採用IPover WDM方式承載。新建系統時一對光纖承載頻寬不應低於10GE。
（2）匯聚層光纜應採用環形結構，儘量利舊現有光纜資源，可根據光纜長度、纖芯資源情況和業務需求等因素，原則上採用光纖方式承載，隨著城域資料裝置下沉至匯聚層，也可採用IPover WDM方式承載。新建系統時一對光纖承載頻寬不應低於10GE。
（3）匯聚節點至基站光纜為主幹接入光纜，應以環形結構為主，在地理條件和光纖資源受限的情況下也可採用鍊形結構。主幹接入光纜應根據使用者規模合理設定芯數，原則上新建系統一對芯光纖承載頻寬不應低於1G。
（4）基站至各類客戶段光纜為末端接入光纜，可靈活採用環形、鍊形、星形，根據客戶分佈及業務需求，按需規劃光纜芯數。
5、綜合業務接入區規劃
節點規劃
綜合業務接入區內應合理設定一到兩個綜合業務接入點，若干分纖點。
1）綜合業務接入點：作為綜合業務接入區內業務匯聚中心點，應儘量與城域傳送網匯聚節點合設，並優先選擇自有產權或長期租用機房。
綜合業務接入點是主幹光纜與配線光纜的交匯點，是光纖物理網的基礎，也是全業務接入區的中心。透過設定的ODF進行主幹和配線的跳接。
2）分纖點：大樓、小區、配線間、無線基站等使用者端ODF架（盒）的位置稱為全業務接入區的分纖點。根據需求合理設定分纖點，原則上應設在基站內，進行基站室內分纖，綜合考慮網路安全性、建設成本及維護便利性等因素，也可在基站附近進行室內、室外分纖。
6、光纜選型與光纜連線
1）光纜選型
光纜選型在FTTH網路中，新建的光纜應全部採用G.652單模光纜，在FTTH系統ODN網路中的光纜，按工作環境分為室外光纜、室內光纜和室內室外兩用光纜：在室外環境下宜選用室外光纜。
在室內環境下除了可以採用YD/T1258 定義的各種結構的室內光纜之外，可以按需求選用懸掛式佈線光纜（“8”字形光纜）、骨架槽式光纖帶光纜等，當需要光纜從室外跨入室內時，可選用室內室外兩用光纜直接進入室內。
2）光纜連線
光纜連線包括兩種方式：

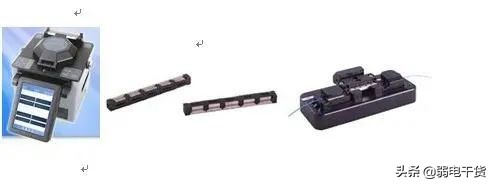

固定連線和活動連線。固定連線可以採用兩種技術：熔接和機械接續（冷接）。固定連線可以減少ODN的跳接點，減少光通道損耗；活動連線則更有利於光纜靈活配線。
ODN 的光纜段間也可採用活動連線，但要嚴格控制活接頭數量，從OLT 至單個ONU之間的活接頭不應超過7 個。
3）光纖接頭的分類：
按結構不同分為：FC（圓頭螺口）、SC（方頭插拔）、ST（圓頭卡口）、LC（小型長方頭插
按插針端面分類：APC（8°角斜面形狀物理接觸）、UPC（超拋光物理接觸）、PC（球面狀物理接觸）、EUPC（增強超拋光物理接觸）等。
活動聯結器的光纖端面一般採用UPC型；如FTTx網路承載CATV模擬電視訊號，則所有光纖聯結器要求採用APC型端面。
五、網管整體方案
1、PON網管功能定位
- 引入PON系統後，網路管理維護面臨新的問題：
- 由於接入點下移導致接入點數量增加，大量寬頻裝置設定在樓道、有源交接箱等位置；
- 業務從單一業務向多業務轉變，業務管理更加精細化；
- 光纜網路的維護量增加等等。
因此，在建設PON光接入網時需要同步集中建設新建PON裝置的EMS網管系統，實現對PON網路的集中監控、集中操作，對PON系統的OLT，並對內建在ONU中的話音處理模組和資料業務處理模組進行集中統一管理；同時提供告警、效能等資訊的收斂功能。PONEMS 還應透過北向介面與BOSS和其它業務網管（如軟交換網管、IP都會網路網管等）相連，FTTBONU 同時作為管理實體，也應支援其它業務網管理系統（如IP都會網路網管）對其進行VLAN等基本業務資訊的遠端配置管理。
PON網管在整個網路中的定位如下：
透過PON 網管（EMS）系統，應該對整個PON接入網路，包括OLT及各種ONU實現全面的管理。其功能定位主要為：
業務管理方面：
對PON網路和裝置層面進行管理，對物理通道進行配置，並具備批次預配置能力，在PON網管上把與業務相關的公共配置屬性在網路部署階段一次性完成。在使用者業務開通時，對PON網路相關的使用者裝置和末梢裝置實現自動配置或零配置，以縮短開通時間。對於業務的開通和控制可以由各專業網管進行（比如寬頻業務的認證和速率限制透過BRAS實現，語音業務的開通和啟用在軟交換及SHLR等裝置上進行等）。
網路管理方面：
PON網管負責對PON接入網路的資料配置，操作管理及有緣裝置引起的各類故障進行辨別。同時可以對無源光接入網路（ODN）進行管理，對光纖，光纜，分錄其等無源裝置引起的各類故障可以進行快速，有效的定位和測量。
IAD管理：
對於內置於ONU的IAD，PON網管負責相關硬體的管理，對終端PON部分及局端裝置由PON網管實現統一管理。對於語音業務部分的管理，可以由PON網管進行管理，也可以由VoIP網管進行管理，對於FTTH應用場景，也可以由家庭網管管理平臺進行管理。在具體專案中，可以根據使用者實際網路情況及規劃來選擇合適的管理方式。
實現GPON及EPON的統一網管方案，可以充分滿足PON網路的管理要求，
對全網裝置的全面管理，包括網路拓撲，故障管理，效能管理，配置管理，系統管理等功能。另外透過統一的北向介面實現與運營商現有BOSS系統的對接，將PON網路的管理及運營融入到現有的管理流程。
六、EPON整體解決方案
本方案為基於PON的雙向網設計，為光路延伸，FTTH完美融合。從EPON的結構上看，其關鍵優點是極大地簡化了傳統的多層重疊網結構，主要特點有：
●消除了ATM和SDH層，從而降低了初始成本和執行成本；
●下行業務速率可達1Gbit/s，允許支援更多使用者和更高頻寬；
●硬體簡單，無須室外電子裝置，使安裝部署工作得以簡化；
●可以大量採用乙太網技術成熟的晶片，實現較簡單，成本低；
●改進了電路的靈活指配和業務的提供和重配置能力；
●提供了多層安全機制，諸如VLAN、閉合使用者群和支援VPN等。
IEEE802.3ah規範的EPON技術的上下行波長是1310nm和1490nm，上下行速率均為1.25Gbit/s，傳輸距離是10/20km，分路比是32/16，主要業務是資料和語音，增加一個1550nm電視廣播波長後，成為語音、資料和電視三合一的所謂三重業務捆綁服務。對於傳送單一乙太網業務而言，EPON是一種很好的解決方案。
1、資料業務
寬頻資料業務是EPON系統所能夠提供的最基本的業務。系統能夠提供高速率的使用者接入，所有使用者的資料業務在局端採用光口與BAS連線，計費、認證等管理工作程式同傳統的寬頻接入，以期最大限度地利用現有的網路資源和維護流程。
工程中可以採用的頻寬提供方式有兩種：固定頻寬分配和DBA頻寬提供。
固定頻寬分配的方式即傳統的寬頻提供方式，為每個使用者設定頻寬上限。這種方式的頻寬提供欠靈活，但是可以有效利用現有的網路資源和維護方式，引入較為容易。

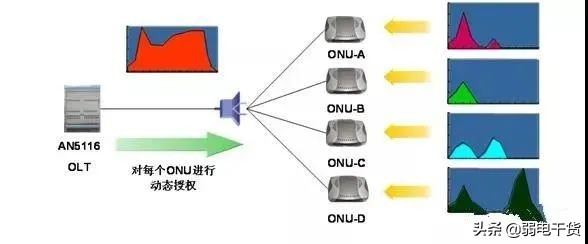

DBA的方式可以為每個使用者按照一定的策略動態提供頻寬，示意圖如下圖所示。
2、IPTV業務

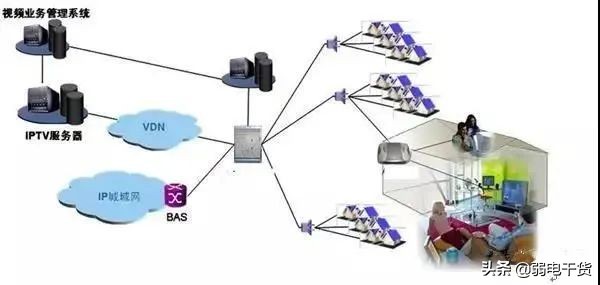

隨著寬頻接入的普及，IPTV業務也隨之興起。FTTH的高頻寬特性非常適合承載IPTV業務，若需要在FTTH方案中解決IPTV業務，可採用如圖所示的方案。
在IPTV業務開展過程中，接入網的核心職能是提供暢通的寬頻通道，這個通道的提供不僅僅要求線路速率足夠支援影片碼流，而且要求接入網裝置內部也應實現無瓶頸的資料傳遞。系統的全GE線卡連線明顯區別於業界的其它接入產品，能夠很好地支援大規模的IPTV業務流量。系統對於組播和可控組播提供良好的支援，為大規模開展IPTV業務提供良好的支援，並在大量的實際工程中得到充分驗證。
3、CATV業務
有線電視系統（Cable Antenna Television-CATV）是利用光纖加同軸電纜的方式進行寬頻傳輸的影象傳輸，該系統透過光釺分配網路將電檢視像訊號高質量地傳送到樓層各使用者終端。
4、PSTN語音業務
所謂公用電話交換網（PSTN——PublicSwitched Telephone Network），即我們日常生活中常用的電話網。眾所周知，PSTN是一種以模擬技術為基礎的電路交換網路。在眾多的廣域網互連技術中，透過PSTN進行互連所要求的通訊費用最低，但其資料傳輸質量及傳輸速度也最差，同時PSTN的網路資源利用率也比較低。透過改造三網整合功能，將有效提高資源利用率。最大程度的節約光釺資源。
5、業務的可靠性和安全性
EPON平臺提供可靠的資料安全能力，各ONU之間邏輯上是二層隔離的，不做特殊的設定或藉助其他三層裝置等，ONU之間是不能相互通訊的，即ONU不會遭受來自系統內部的攻擊等威脅；且EPON裝置屬於二層裝置，ONU裝置的資訊終結在局端OLT上，其MAC地址等資訊不會發布到網路外部，因此安全性較好。如果需要更高級別的安全性保證，我們系統還支援對業務的加密。
由於EPON的下行資料採用廣播的TDM方式實現，因此存在被個別使用者全部擷取接收的可能。在這種情況下，我們國內的EPON標準強制要求EPON系統對下行資料進行加密。系列EPON產品中靈活選用標準的AES-128或churning加密演算法，可以有效保護使用者資料不被竊取。

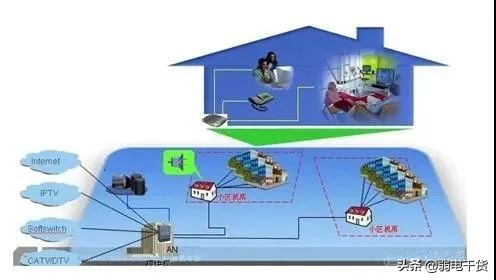

6、光纖到居民使用者場景（FTTH）
- 光纖直接入戶，實現三網合一，可開展語音＋資料＋IPTV＋CATV業務。
- 20公里覆蓋半徑，實現少局所，廣覆蓋。
- 豐富的ONU型別，滿足開展不同業務型別的需要。
