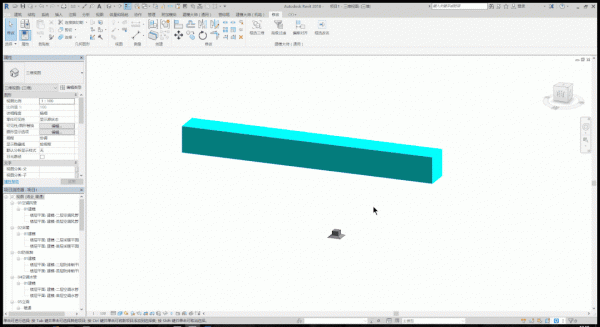

如果你用Revit預設的配管方式連線風口,效果就是這樣的,接風管處用的是三通連線,這種是跟現場不符的。

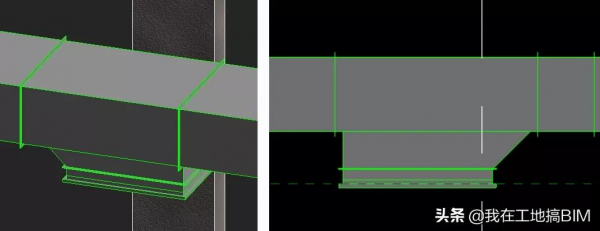

現場都是風管上直接開洞,下接風口,如圖中這樣。
正壓送風的側風口也是風管直接開洞接的。
Revit裡面有兩種處理方式,一個是接風口的時候改下風管配關,載入個接頭族,用接頭族連線風口。
另一種方式是放風口的時候選擇放置在面上,這樣風口直接捕捉風管面。
END
