記得當年關於超高畫質影片相關的國際重要推薦規範BT.2020正式宣佈的時候，看到當中描述UHD超高畫質竟然包含4K與8K這兩種規格的時候，不少人都感到相當驚訝。當時4K UHD藍光才剛剛推出，8K HDR相關的節目源可以說根本不存在，是否應該將8K列入UHD超高畫質的行列，引起了國內外影音行業激烈的討論。即使是來到2021年，8K節目源仍然相當匱乏，想要欣賞到8K超高畫質極其豐富的畫面細節與層次，暫時還只能透過少數的網路流媒體服務平臺。但是，這並不能阻止顯示技術向著8K超高畫質方向邁進。今年，隨著JVC新一代宙斯系列高階家庭影院投影機登場，包括DLA-N118、DLA-N98、DLA-N88與DLA-N80，宣告家庭影院投影機正式邁向48Gbps頻寬的8K超高畫質顯示的新世代。以JVC旗艦DLA-N118為例，透過8K e-shiftX技術，實現了更高畫面精度的8K/60Hz超高畫質顯示效果。而更為關鍵的是，DLA-N118還能實現4K/120Hz高重新整理率顯示，支援4K/120p高幀率的遊戲執行，讓家庭影院投影機轉身成為了家庭超大屏遊戲的利器，使得遊戲玩家可以在家裡搭建150英寸以上的大畫面，盡情享受暢快淋漓的遊戲體驗。在電影效能的釋放上，DLA-N118更是搭載了JVC新一代改良型鐳射光源技術，擁有3000流明的光輸出亮度，20000小時以上光源使用壽命，100% DCI-P3廣色域的色彩還原能力，並且在自動色調對映、逐幀適應HDR技術基礎上，更進一步增加了對動態HDR格式HDR10+的支援。此次測試所搭配的150英寸框架幕，則是出自影音愛好者與燒友非常熟悉、日本資深的投影幕老牌OS(奧愛斯)，所帶來的第三代的4K/8K級別的超高畫質玻珠幕BU301，相對上一代玻珠幕有著更加細膩的細節還原能力與更廣的觀看視角，能充分施展DLA-N118在畫面細節與色彩還原方面的所有潛能。

JVC DLA-N118基本技術引數

●顯示技術：三片式D-ILA

●顯示解析度：最高可達8192×4320、支援7680×4320

●光輸出亮度：3000流明

●鏡頭：100mm全玻璃電動對焦與變焦鏡頭

●鏡頭位移：垂直±100%/水平±43%

●投影尺寸：60-300英寸

●光源：BLUE-SCENT混合鐳射光源

●HDMI輸入介面：HDMI◊2(48Gbps，HDCP2.3)

●風扇噪聲：24dB(低功率模式)

●尺寸(W×H×D)：500×234×528mm

●重量：25.3kg

●參考價格：26萬元

●諮詢電話：4008-215-185/13564691972

●網址：www.jvc.com.cn

OS BU301基本技術引數

●型別：迴歸型玻珠幕

●增益：3度偏轉增益為2.02±10%

●水平視角：超過120度

●相容4K與8K觀看

●尺寸：150英寸

●畫面比例：16:9

●重量：18kg

●諮詢電話：010-5861-2313

●網址：www.os-worldwide.com.cn

關於JVC DLA-N118的機身設計與硬體配置

作為JVC新一代宙斯系列的領軍者，與同系列其它機型相比，DLA-N118在機身設計上的最大不同點在於正面所採用的專門針對8K超高畫質顯示而設計的100mm直徑的全玻璃光學鏡頭，擁有超高的影像解析力與對比度，並且還為了抑制光學系統內部的光反射，特別採用了一個專門消除鬼影失真的“Ghost Buster鬼影滅”裝置，在目前的高階家庭影院投影機行列確實相當罕見。除了正面的大口徑光學鏡頭之外，DLA-N118引人矚目之處還在於機身背面的兩個擁有48Gbps傳輸頻寬的HDMI介面，相比JVC上一代8K機型18Gbps傳輸頻寬的HDMI介面，這一代宙斯投影機終於能夠支援8K/60p與4K/120p高頻寬的超高畫質影片訊號輸入，而非僅僅支援4K/60p與4K/24p的普通4K UHD超高畫質藍光訊號，實現8K訊號處理效能上的蛻變。

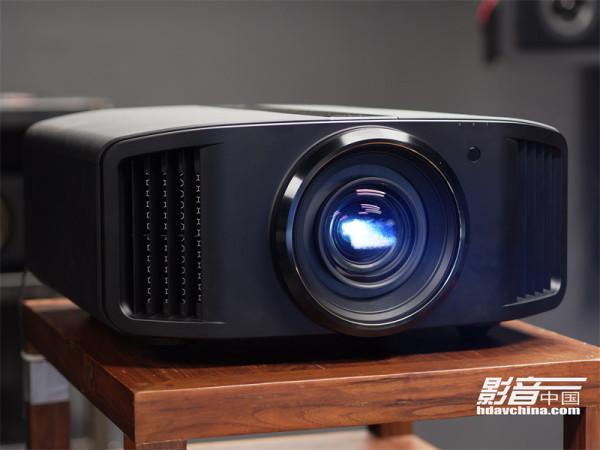

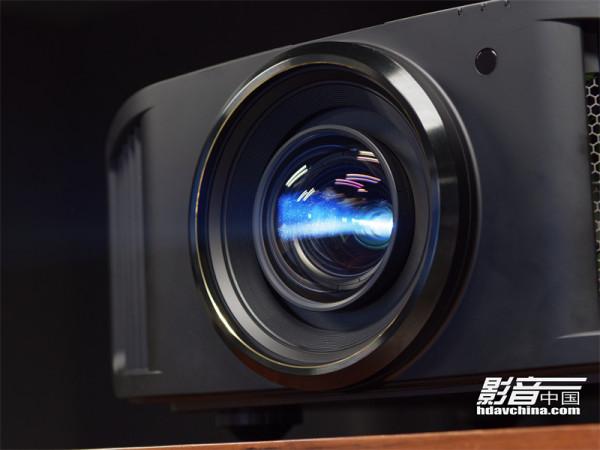

圖1: 在外形上，DLA-N118與同系列其它幾款機型最大的不同就是在光學鏡頭方面，採用了更大口徑的100mm全玻璃光學鏡頭

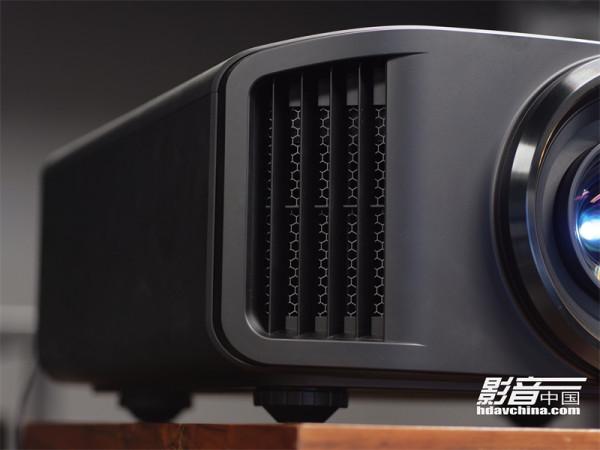

圖2、3: 在散熱系統方面，DLA-N118採取了後吸前出的方案，因此我們在吊頂安裝的時候需要注意後方要保留一定的空間以維持足夠的散熱能力

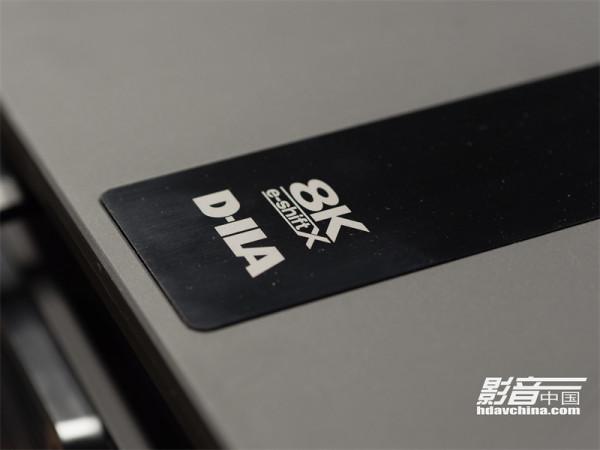

圖4: 在機身上蓋的後方指出了DLA-N118所採用了顯示核心為D-ILA面板，同時透過e-shiftX技術的支援，可以實現8K超高畫質顯示

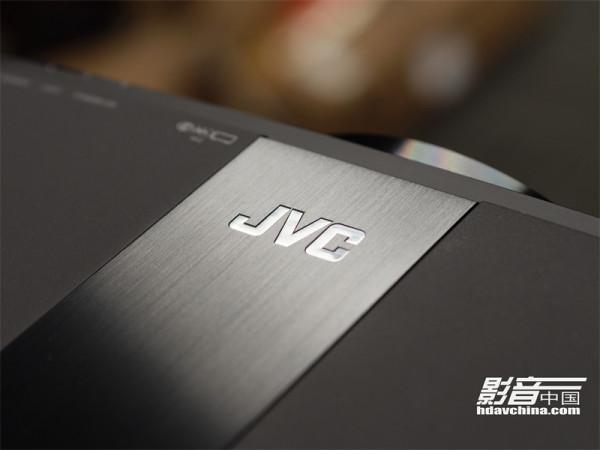

圖5: 在鏡頭的上方，我們可以看到相當低調的的JVC銀色品牌標識

圖6: 新一代宙斯系列在效能方面的重要提升就是在影片訊號傳輸頻寬上升至48Gbps，機身背面配備的兩個HDMI介面都已經能夠實現8K/60p與4K/120p高規格超高畫質訊號傳輸

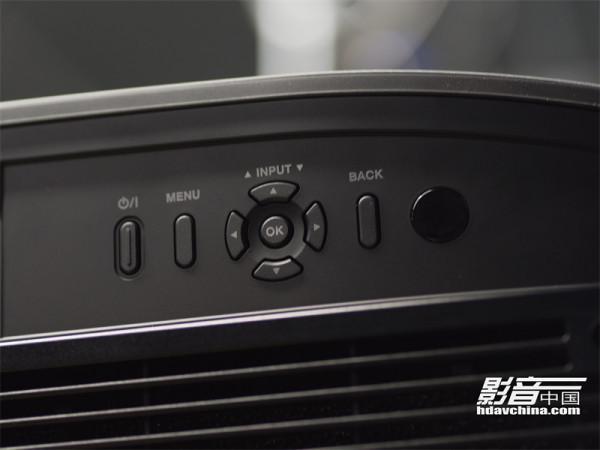

圖7: 機身背面也保留了主要的功能按鍵，可以確保在找不到遙控器的情況下也能開機以及進行畫面顯示設定

圖8: DLA-N118也配備了RS-232與觸發介面，方便與全宅智慧控制系統相連線全新開發的光學引擎與升級版混合鐳射光源進一步提升了亮度效能

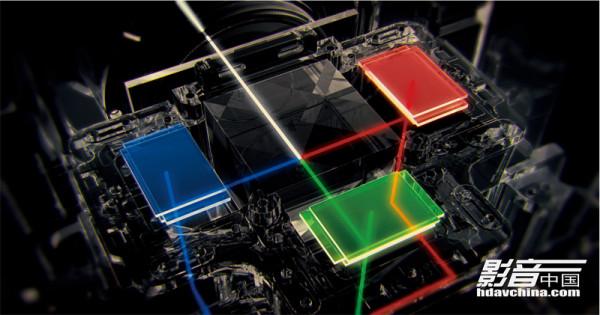

除了8K方面的效能提升，DLA-N118更是在大家都非常關心的光輸出亮度方面提升至3000流明的等級。我們在測試的過程中，搭配150英寸OS BU301新一代迴歸型的玻珠幕，畫面中心亮度更是達到了50-70fL的驚人表現，一改以往JVC家庭影院投影機在營造畫面陽光感與能量感處於相對弱勢的表現。如何實現亮度效能的飛躍? JVC一方面為DLA-N118搭載了全新開發的Ultra-Hi Contrast OP超高對比度光學引擎，引入了特殊設計的SPS光學稜鏡，有效地增加了綠色部分的顯示亮度，從而實現了約10%的光輸出亮度提升。另外一方面則是在於重新設計的第三代BLUE[1]SCENT混合鐳射光源，透過先進的大功率鐳射而鐳射封裝技術，以6組陣列48顆鐳射二極體組合混合鐳射光源，大幅度縮減了鐳射光源裝置體積的同時，實現了3000流明的高亮度，並且還能維持DCI-P3級別的色域表現。針對使用者關心的鐳射光源使用安全性的問題，由於這個第三代的BLUE-SCENT混合鐳射光源採用的是密封式的鐳射模組，安全係數達到了最高的1類等級。

從訊號輸入到面板顯示始終維持原生化的8K訊號

如果說JVC上一代的8K旗艦DLA-N11讓國內的影音愛好者與發燒友體現到8K超高畫質顯示優勢的話，那麼這一代8K旗艦DLA-N118則是將8K超高畫質顯示帶到了真正實用的層面上，因為它實現從訊號輸入端到面板顯示端都能維持原生化的8K訊號，中間並沒有進行任何的壓縮及訊號轉換。需要強調的是，對於家庭影院投影機甚至是專業級別的投影機，現階段要實現端到端的8K訊號傳輸絕非是一件簡單的事情。JVC就專門為DLA-N118全新開發了8K訊號處理電路，包括了專門採用FPGA封裝SoC訊號處理晶片，以及具備海量資訊高速處理能力的LSI技術。另外，DLA-N118所採用的8K/e-shiftX處理技術也有了顯著的提升，透過240Hz驅動方式實現4路多維度的8K顯示處理，實現了更加精準的8K超高畫質顯示，最高畫面顯示解析度達到了DCI數字點影院級別的8192×4320，而在實際使用測試方面則是完整相容主流16:9規格的7680×4320 8K UHD解析度，支援PS5、XSX遊戲主機與新一代電腦顯示卡的8K訊號輸入。

關於OS BU301 150英寸玻珠幕的技術特點與優勢

圖1: OS的品牌標識放在螢幕邊框的右下角，整體幕布透過彈簧拉伸，能保持長時間使用的平整性

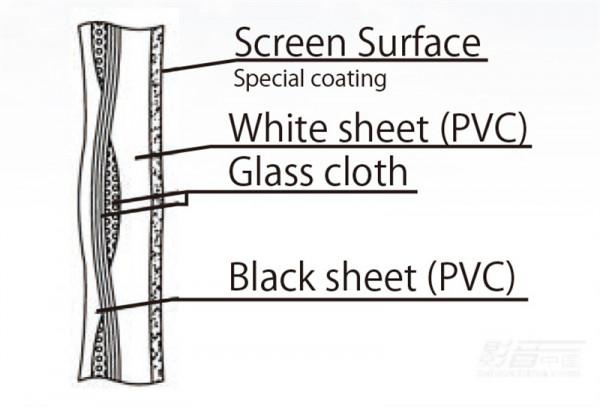

圖2: 這是BU301的幕料結構圖，採用了4層複合結構，表面玻珠層還加上了特殊塗料

圖3: 在顯微鏡下的玻珠分佈示意圖，可以看到玻珠層是由不同大小的光學超微玻珠組成

圖4: 螢幕反射特性曲線圖，也就是水平觀看視角與幕布增益的關係圖，可以清楚地看到在3度視角的情況下擁有2.02左右的增益表現

這次測評的另外一個主角同樣也是令我非常期待的新一代發燒級投影幕OS BU301。OS是一個非常資深的日本老牌投影幕品牌，最重要的特點就是有著極其出色的幕布細膩度以及色彩還原能力，目前旗下主要包括了Fabric織物、Beads玻珠、White Mat白塑、Sound透聲這幾大幕料系列，近幾年來備受好評的莫過於擁有2.7峰值增益、專門針對HDR的HF102，獲得THX認證的WS102編織透聲幕以及全新登場的旗艦玻珠幕BU301。可以說，OS目前已經為家庭影院提供了完善與高質的投影幕整體解決方案，而非只是簡單的某幾款單獨型號。

BU301屬於OS在上世紀90年代就開始研發的Beads玻珠幕料系列，繼經典的BU102、BU201、BU202之後，作為第三代超高素質玻珠幕在國內外市場推出，擁有極其細膩的畫面，能輕鬆支援4K與8K超高畫質畫面的細節還原。必須強調的一點，玻珠幕是一種非常考驗投影幕廠家研發實力的幕料型別，一方面需要考慮微小的光學玻璃球品質，另一方面更要深入研究這些微小玻珠的排列方式與排列密度，以在增益與可視角度之間取得一個很好的平衡。

在跟OS廠家人員溝通的過程中，我們瞭解到BU301並不是一款一蹴而就的普通投影幕產品，而是經過OS蟄伏多年，仔細而深入地摸索微型玻珠光反射特點與玻珠幕製作工藝的投影幕精品之作，代表著目前OS高超的投影幕研發技術。能夠如此靜下心來，花時間來做產品的投影幕廠家即使放眼全球都已經不多見了，尤其是在這幾年製造業因疫情面臨著困局的情況下。

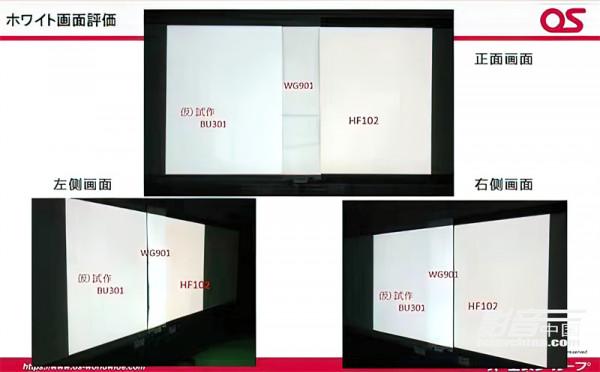

OS 3種不同型別幕料色溫的對比，左為BU301，中間為WG901，右為HF102

從技術層面來說，BU301採用了複雜的4層複合結構，從外到內來看，最外面一層為螢幕反射層，散佈著不同大小的超微型光學玻璃球，表面再加上一層特殊的塗料，構成迴歸型的光學結構。第二層為白色PVC，第三層為採用玻璃纖維編織而成的玻璃晶體層，最後一層採用黑色的PVC以提升黑位表現並隔絕背面光線干擾。BU301的峰值增益為2.3，而在左右水平視角偏轉3度的情況下增益為2.02±10%，相比上一代BU201有所降低，不過其水平可視角度則是顯著增加，即使在左右20度的視角範圍依然有著1.0左右的增益，並且隨著水平視角的增加，增益的下降平穩而緩慢，即便來到120度水平視角的情況下依然維持接近0.8-0.9左右的增益表現。考慮到150英寸的大畫面，以及普通家庭的觀看環境，這樣的增益與水平視角表現已經足以滿足絕大部分使用者的使用需求。OS技術人員表示，這款布料的優勢是保證首先皇帝位的位置欣賞最佳的4K HDR畫面，同時也能滿足左右兩側稍微偏轉也能欣賞到接近完美畫面。而我們在實際的測試使用過程中，確實體驗到BU301的這種光學設計特性，實際觀感即使在中間位置往左右兩側兩個座椅位置的距離移動，也沒有明顯感覺到畫面亮度的衰減。另外，在搭配JVC DLA-N118使用的過程中，我們發現由於BU301並沒有傳統迴歸型玻珠幕耀斑問題的出現，並且有著相當紮實的黑位表現，充分展現了DLA-N118在高動態方面的過人之處。而BU301的幕料原本的色溫相較HF102要稍顯偏冷，整體畫面感覺更加清爽，觀感更加明亮與通透。

關於JVC DLA-N118機內主要畫面調整功能選單

此次我們所測試的DLA-N118測試樣機軟體韌體是0.93版本，整個作業系統的執行相當流暢，並沒有出現閃退或突然宕機的情況。相對於同級別的家庭影院投影機，DLA-N118擁有極其豐富的畫面設定與調整選項，尤其是在HDR設定方面，更是極其細緻。當然如果你不想深入折騰，直接選擇Frame Adapt HDR幀適應HDR模式，將HDR等級設定為自動，再輸入正確的Theater Optimizer影院最佳化師引數，基本上就完成了投影機HDR自動處理模式的設定。

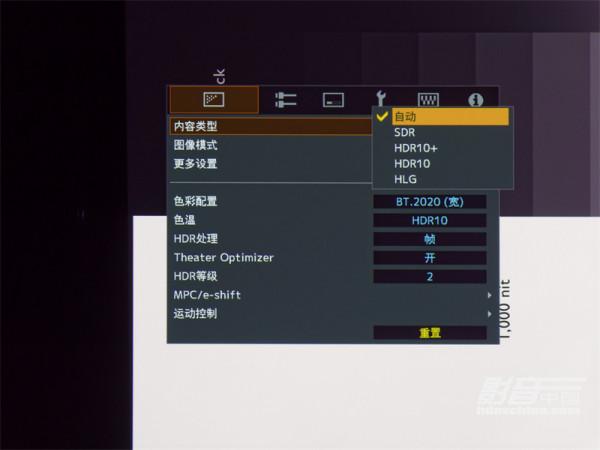

圖1: 開啟內容型別選單後，我們就能看到DLA-N118可以支援的3種不同型別的HDR訊號格式，包括HDR10+、HDR10與HLG

圖2: Frame Adapt HDR幀適應HDR模式可以說是目前JVC家庭影院投影機標誌性的HDR處理技術，而在這個選單中，也可以讓使用者設定電源輸出功耗與光圈模式

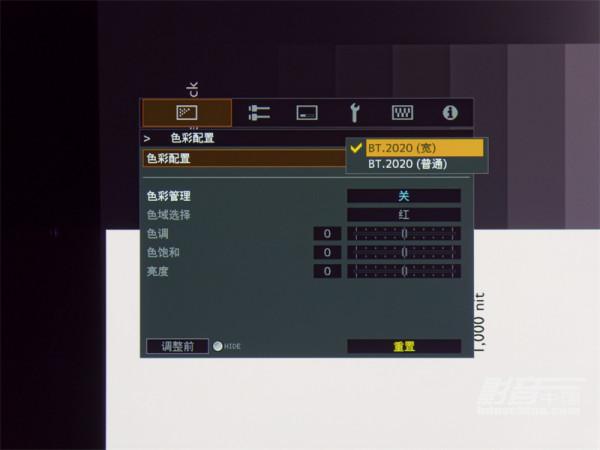

圖3: DLA-N118具備了兩種色彩配置模式，分別是BT.2020(寬)、BT.2020(普通)，兩者的差異主要是所能實現的畫面色域覆蓋範圍與亮度方面的差異

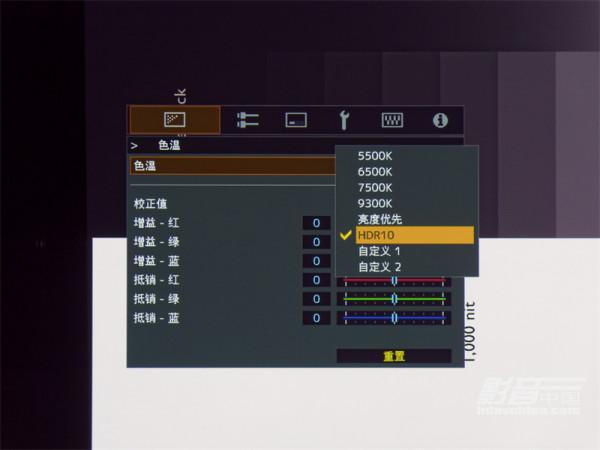

圖4: 在預設色溫方面，涵蓋了5500K、6500K、7500K、9300K，還有亮度優先、HDR10以及兩個自定義模式，另還附帶兩點式RGB灰階白平衡調校功能

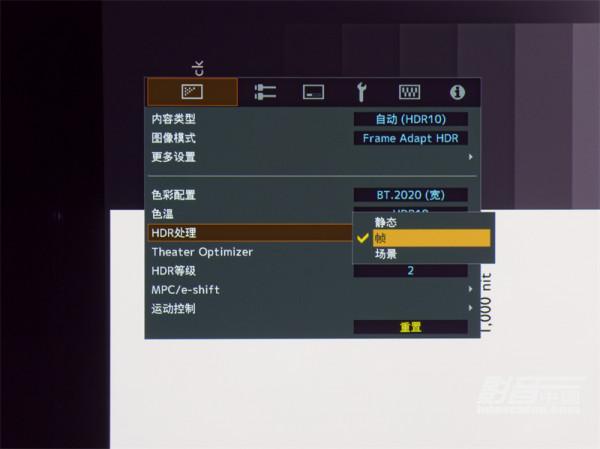

圖5: 在HDR處理模式方面，DLA-N118靜態、逐幀、逐個場景處理三個處理模式

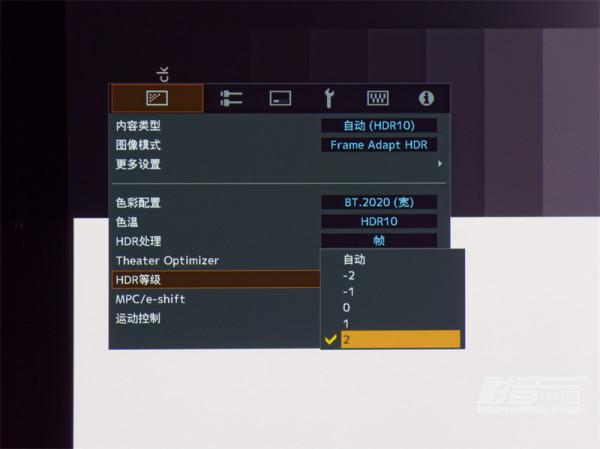

圖6: 在HDR等級方面，包括了自動以及從-2到+25檔HDR處理強度的選項

圖7: DLA-N118可以根據不同的輸入訊號源，如普通1080p高畫質節目、4K節目、標清節目，讓使用者選擇合適的圖形處理模式，如標準、高解析度1以及高解析度2

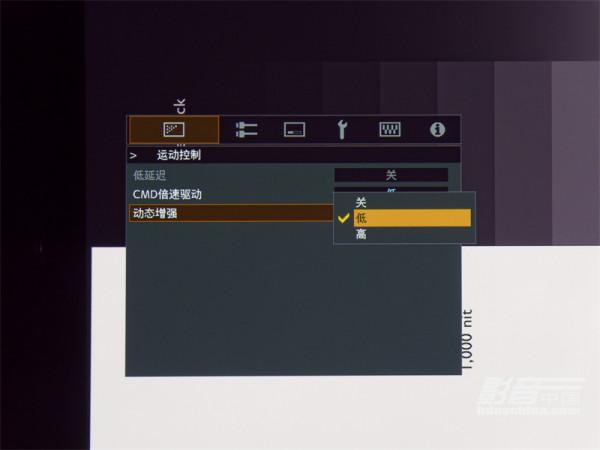

圖8、9: CMD倍速驅動處理方面，包括了低、高以及針對60p/60i影片訊號的IVTC三檔，另外還附有能夠減低動態影像模糊的動態增強功能

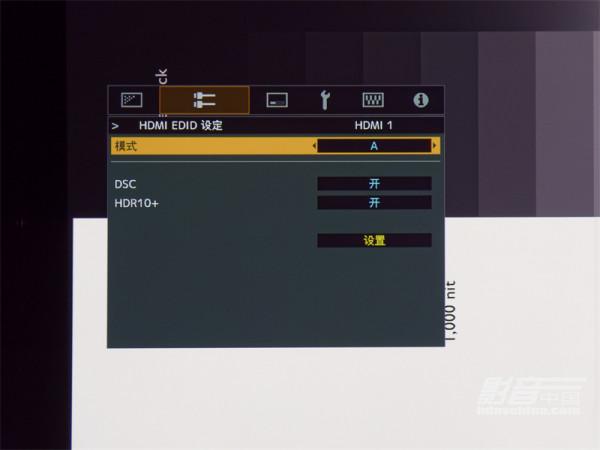

圖10: 需要注意，如果想要接入HDR10+以及8K的訊號源，需要在HDMI EDID方面選擇A模式

圖11: 螢幕設定是非常重要的設定專案，處理可以根據JVC官方的資料開啟相對應的螢幕校正模式之外，還可以開啟Theater Optimizer影院最佳化師的功能，需要注意點選“設定”，請耐心等待1分鐘不到的處理時間

圖12: Theater Optimizer影院最佳化師是一個與Frame Adapt HDR幀適應HDR模式緊密結合的關鍵功能，透過輸入現場所使用的螢幕尺寸、比例以及螢幕增益以實現最最佳化的逐幀處理HDR效能

不斷進化的HDR處理演算法， JVC DLA-N118首次在家庭影院投影機領域加入對HDR10+的支援

當我們進入到DLA-N118的功能設定選單之中，就會發現當中關於HDR相關的設定功能相比其它品牌的家庭影院投影機要豐富太多了，從2018年前後加入Auto Tone Mapping自動色調對映功能，到2019年10月推出令人驚歎的Frame Adapt HDR逐幀適配HDR功能，2020年11月針對Frame Adapt HDR而帶來的Theater Optimizer影院最佳化師功能，再到DLA-N118等新一代宙斯系列率先支援的HDR10+，足以看到JVC對於HDR高動態範圍技術的重視程度。

為什麼家庭影院投影機想要處理好HDR高動態範圍格式的影片這麼困難？主要原因在於影片製作端與最終畫面顯示端所具備的亮度效能上的差異。目前，主流的電影后期製作室在製作HDR影片的時候，普遍都會採用1000nit甚至4000nit或以上的高亮度監視器，而製作出來的HDR影片的普遍峰值亮度都在1000nit以上。但家庭影院投影機現階段所能達到的亮度往往100-250nit之間，這就需要進行色調對映的處理，選擇合適的亮度曲線“裁切點”，在亮度與畫面細節之間取得平衡，以確保投影機呈現出充足的畫面亮度的同時也不會丟失高光的細節層次。但是需要留意的一點，並不是每一部HDR電影都採用相同的峰值亮度資訊，如果投影機對所有的HDR電影都採用相同的色調對映處理肯定是不行，於是在JVC推出自動色調對映之前，我們基本上要根據不同的HDR影片手動調整投影機HDR處理的等級。當自動色調對映功能出現之後，投影機就能自動根據每一部HDR影片的亮度資訊/元資料進行自動調整，大大簡化了我們的使用難度。

不過，即使投影機能夠識別每一部HDR影片的整體亮度資訊，但由於影片中每一幀或每一個場景的畫面亮度資訊又不太相同，很有可能出現某些畫面高光過曝或亮度不足的情況出現，這時就需要Frame Adapt HDR逐幀適配HDR功能，讓投影機自動判別每一個幀畫面或每一個場景畫面的亮度資訊進行調整。而為了讓處理的精度更佳準確，JVC加入了Theater Optimizer影院最佳化師功能，根據使用者所輸入的螢幕大小、畫面比例與螢幕增益的資訊，增強進行深度最佳化。值得留意的一點，Frame Adapt HDR逐幀適配HDR功能還能處理沒有亮度資訊/元資料的HDR影片，尤其適合觀看電腦端輸出的HDR畫面。至於HDR10+格式，則是在製作的時候就加入了針對每一個場景的不同亮度資訊/元資料，DLA-N118可以根據這些元資料更好地呈現高動態範圍的影像。

換言之，我們在選擇DLA-N118上面的HDR相關模式的時候，一般來說直接選擇Frame Adapt HDR逐幀適配HDR功能就可以了，當然還需要好好地設定Theater Optimizer影院最佳化師功能，輸入準確的螢幕資訊。如果觀看的是HDR10+的節目源，而播放裝置又能準確地輸出亮度資訊/元資料到投影機，我們則是建議大家選擇HDR10+模式進行觀看。

關於JVC DLA-N118鐳射光譜能量分佈測試

接下來，我們再深入研究一下DLA-N118所採用的第三代BLUE-SCENT混合鐳射光源的光譜能量特點。透過前面的畫面亮度測試，我們已經可以清楚地看到DLA-N118在100% DCI-P3廣色域的情況下同樣能夠維持相當不錯的亮度水準，足以證明這一代鐳射二極體陣列式佈局的BLUE-SCENT混合鐳射光源確實在技術上取得了不少的突破。從測量得出的光譜能量覆蓋範圍來看，藍光部分仍然有著較強的能量表現，而綠光與紅光方面的能量則差不多。如果未來想要進一步向BT.2020色域邁進，還需要繼續在綠光與紅光部分下功夫。

在光譜能量測試之中，可以看到450-460nm波長區間的藍光有著明顯更強的能量，綠光部分峰值集中在540-550nm波長段，紅光部分則是在610-620nm波長段

關於JVC DLA-N118 HDR預設影象模式色域覆蓋測試

由於我們主要觀看的測試片段都是HDR格式，因此在客觀測試方面特別針對DLA-N118在HDR模式下的兩種不同的色彩配置，包括BT.2020(寬)以及BT.2020(普通)。而在測試儀器方面，分別採用了UHD 4K HDR專業級別訊號發生器、Chromapure3 Pro專業影片測試軟體以及分光式色度計/光譜儀，現場環境關燈並完全遮光，儘量減低環境光線對測量結果的影響（仍然存在兩邊牆面反光的情況，測量結果僅供參考）。從測量的結果而言，BT.2020(寬)配置模式的色域範圍範圍接近於100%的DCI-P3色域，而BT.2020(普通)配置模式則是擁有超過80%的DCI-P3色域，與現階段市場中其它採用單色鐳射的家庭影院投影機相接近。在搭配OS BU301 150英寸玻珠幕的情況下，畫面中心峰值亮度，BT.2020(寬)配置模式下接近50fL，而BT.2020(普通)配置模式下則是超過65fL，可以說不管是在哪一個色彩配置模式，都能充分展現HDR在高光方面的能量感

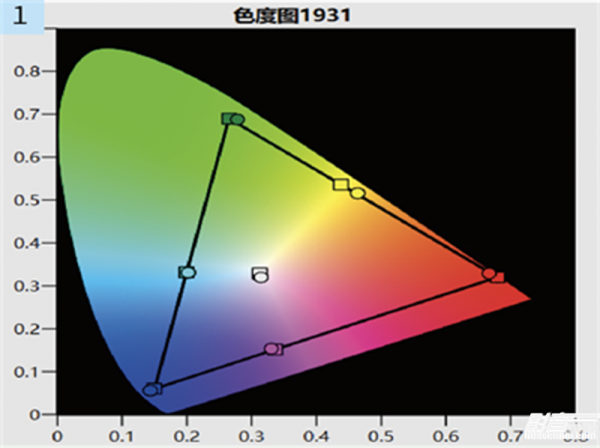

圖1: BT.2020(寬)配置模式的色域覆蓋範圍接近於100%的DCI-P3色域，預設模式下黃色存在稍微出現偏紅的現象

圖2: BT.2020(普通)配置模式的色域覆蓋範圍要明顯小於DCI-P3色域，但同樣擁有不錯的白點和膚色準度

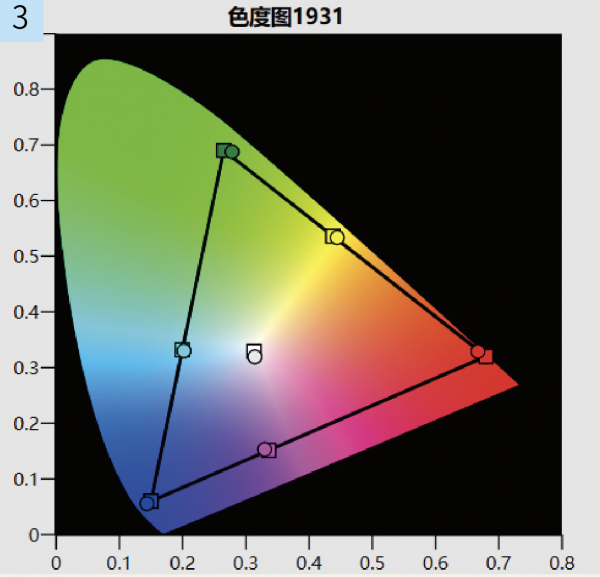

圖3: 透過DLA-N118機身內部的色彩管理系統對BT.2020(寬)配置模式中的RGBCMY 6色進行了色域上的微調，以獲得更高的色彩準度

JVC DLA-N118與OS BU301整體的畫面風格與色彩表現力

JVC DLA-N118與OS BU301的這套投影系統所呈現出來的色彩風格是相當迷人的。在畫面中央的皇帝位進行觀看，我們能夠得到一個相比前面兩代宙斯系列投影機明顯更強的畫面力度，陽光感非常充沛，甚至可以媲美部分標稱4000到5000流明光輸出亮度的機型。同時難能可貴的是，在這樣的畫面能量下，畫面的整體色彩表現並沒有因此變得平平淡淡，還是很好地維持了JVC特有的濃郁格調，尤其在紅色的細膩程度方面，可以將難以表達的人物膚色刻畫得極其生動，但又維持了膚色的準確與中性。而在光暗反差方面，DLA-N118並沒有丟失JVC家庭影院投影機的傳統優勢，黑色非常紮實，暗部細節層次非常豐富，不過在使用的過程中需要注意做好遮光的處理。至於畫面銳度方面，這點大家不需要擔心，在100mm大口徑全玻璃光學鏡頭的作用下，即使在最廣角端也能維持不錯的畫面邊緣銳度。當然，由於此次送測的DLA-N118屬於測試樣機，整體已經有著不俗表現的色彩還原準度方面，但仍然有可進步的空間，期待未來量產機型會在中低飽和度色彩準度上面做得更加出色。

關於現場8K/60p HDR10+測試所使用的相關裝置

現階段，如何取得8K HDR的節目源和構建一個滿足8K HDR訊號傳輸的影音系統都不是一件容易的事情。我們特別在網上收集了一些8K HDR相關的電影片段與大自然的風景片段，例如說8K/60p HDR規格的《雙子殺手》測試片段，8K HDR10+規格的火星測試片段等。值得留意的一點，如果想要流暢地播放這些高碼流的測試片段，必須要有足夠強勁的電腦，而JVC則是很貼心地隨機附帶了搭載RTX3060獨立顯示卡的外星人m15 R6膝上型電腦給我們測試使用。另外在AV放大器方面，則是分別使用了兩款不同等級的8K合併式AV放大器Marantz SR8015與Denon X1700。此外，在非常關鍵的HDMI線材方面，我們現場採用了兩條15米規格的Goldensound GOF9000 8K HDMI光纖錢、海締力魅藍系列8K HDMI光纖線，均能穩定實現48Gbps 8K/60p HDR超高畫質訊號傳輸。

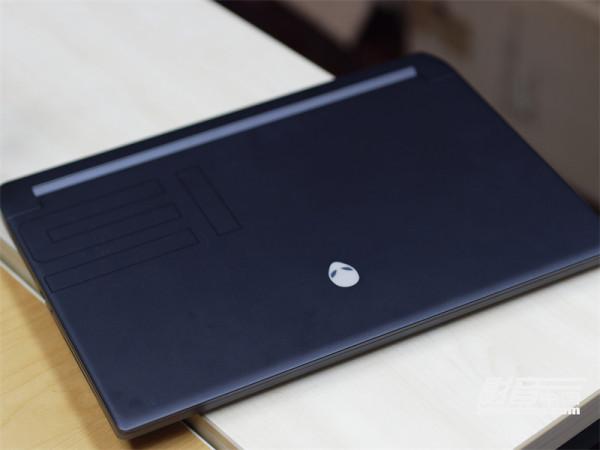

圖1: 8K訊號源方面，使用的是由JVC方面所提供的配置RTX3060獨顯的外星人m15 R6膝上型電腦

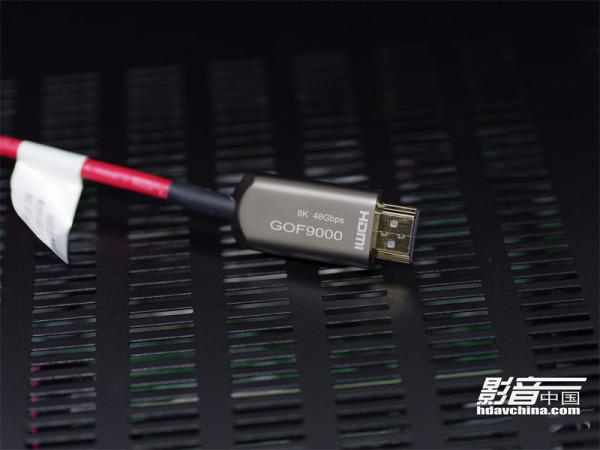

圖2: HDMI線材方面採用了兩款不同品牌的8K HDMI光纖線來測試，其中就包括了來自Goldensound(高登尚) GOF9000，採用美國VCSEL，全名為垂直腔面發射鐳射器（Vertical Cavity Surface Emitting Laser），具備連續10萬小時的工作壽命

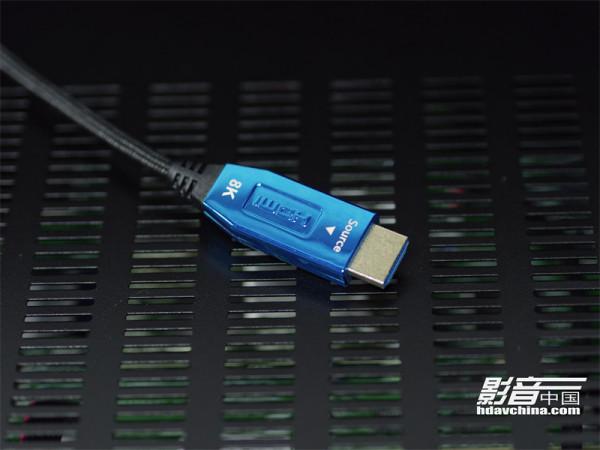

圖3: 測試現場所使用的另外一條8K HDMI線則是來自海締力的魅藍8K HDMI光纖線，能夠實現8K/60p HDR高頻寬的超高畫質訊號傳輸。需要一提，海締力魅藍8K系列主打時尚個人使用者市場，海締力還有魔影8K系列HDMI光纖線則是面對全宅影音系統整合工程領域

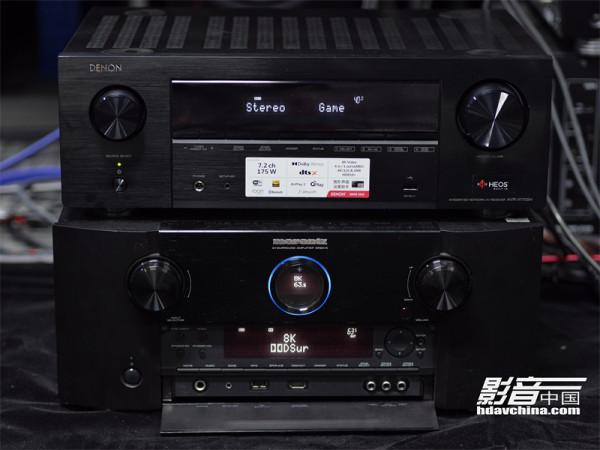

圖4: 搭配的8K AV放大器，我們分別測試馬蘭士的SR8015與天龍的X1700，兩者均能勝任8K訊號傳輸

圖5: 為了讓畫面訊號更加純淨，還使用了高階的Swisscables Reference Plus電源線

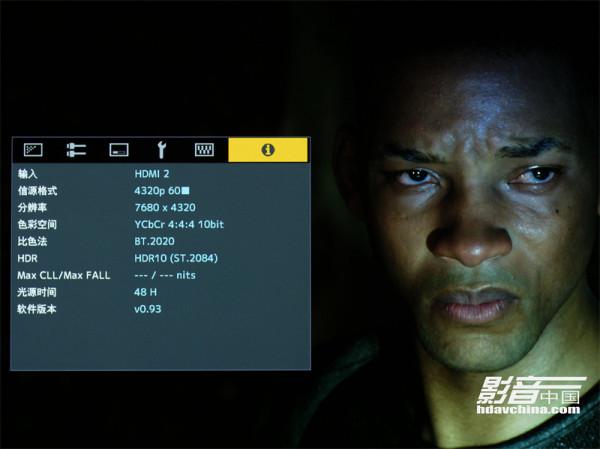

圖6: 8K/60p HDR測試訊號具體規格如圖所示，需要留意一點，RTX3060 laptop顯示卡暫時還無法識別HDR檔案中的亮度元資料資訊

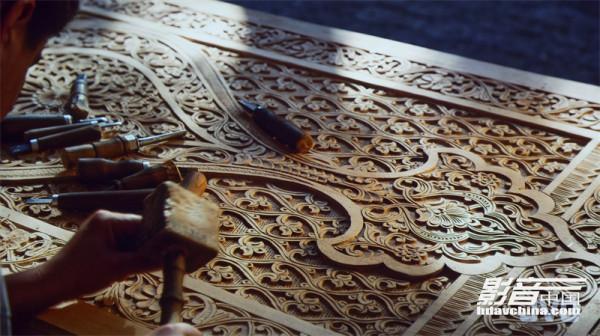

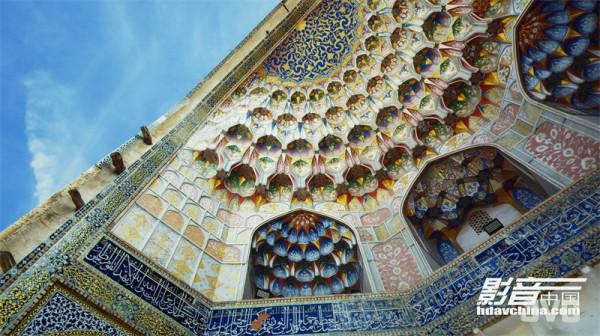

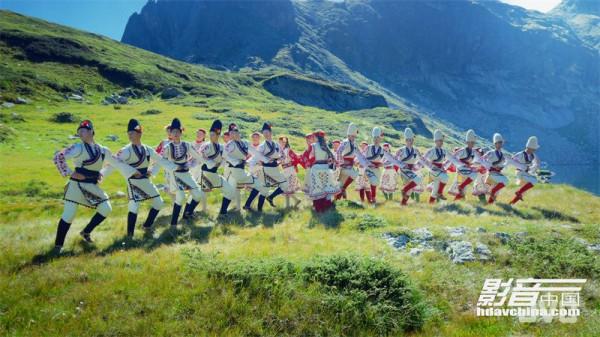

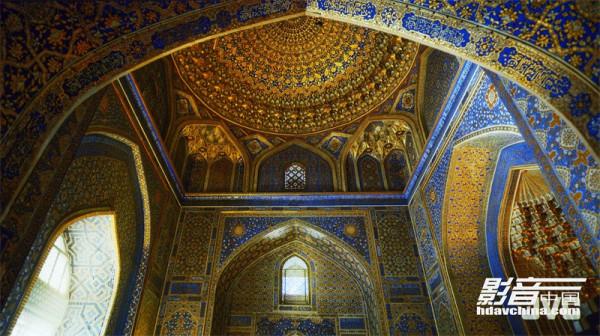

關於8K HDR10+超高畫質影片測試畫面屏攝

總結：

真的想不到，來到2021年底的這個時候，JVC竟然給我們如此大的驚喜——“搭載全新研發固態鐳射光源的第三代宙斯系列8K/60p、HDR10+家庭影院投影機”。拋開8K/60p、4K/120p、HDR10+這些新功能的加入不說，單從畫面能量感的躍升，整體HDR表現力的增強、準確而細膩的色彩還原都讓我們深刻的感受到新一代旗艦宙斯DLA-N118所帶來的視界震撼，而在搭配OS高階BU301 150英寸玻珠幕的情況下，毫無疑問是現階段除了極其昂貴的8K電影放映機之外，我們構建頂級家庭影院8K投影系統的理想解決方案。
